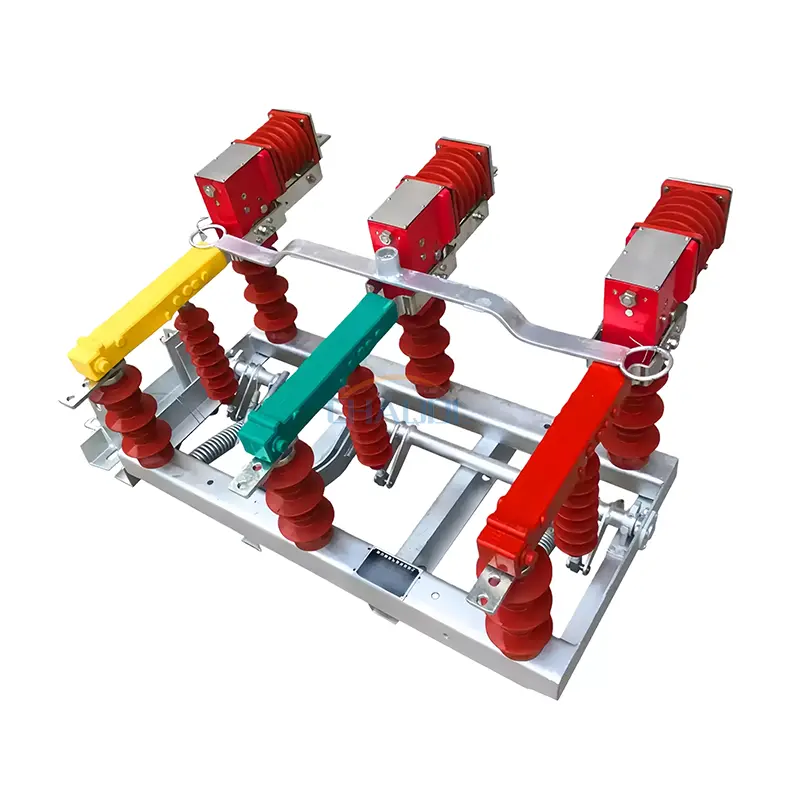

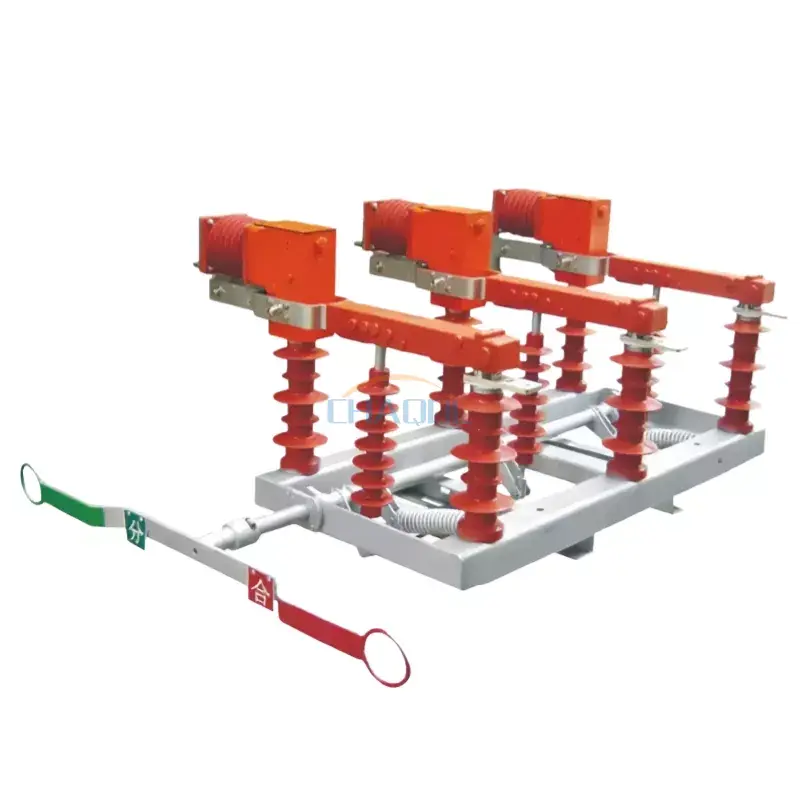

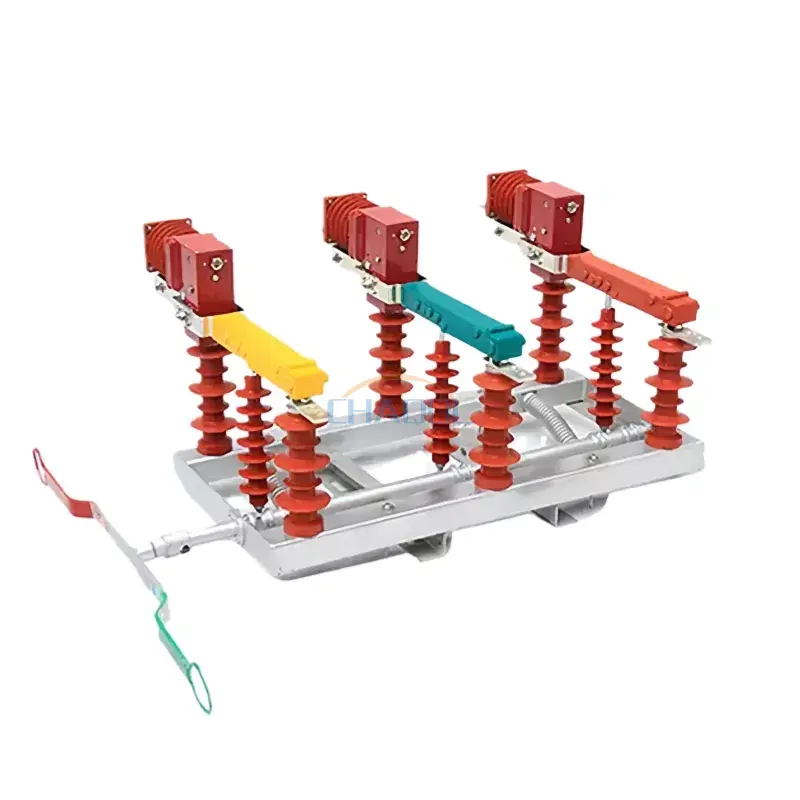

আউটডোর উচ্চ ভোল্টেজ লোড সুইচ

প্রকল্পের নাম

পরামিতি মান

রেটেড ভোল্টেজ

12KV

রেটেড ফ্রিকোয়েন্সি

50Hz

রেট করা বর্তমান

630A

রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট

630A

রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট

630A

5% রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট

31.5A

রেট করা তারের চার্জিং এবং ব্রেকিং কারেন্ট

10A

রেট নো-লোড ট্রান্সফরমার ব্রেকিং ক্ষমতা

1600KVA

ক্যাপাসিটর ব্যাঙ্কের রেট ব্রেকিং কারেন্ট

100A

1-মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

42/48KV

বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে

75/85KV

রেট করা স্বল্প সময়ের বর্তমান সহ্য করা (তাপীয় স্থিতিশীলতা)

20KA

রেট শর্ট সার্কিট সময়কাল

4S

রেটেড পিক বর্তমান সহ্য করে (গতিশীল স্থিতিশীলতা)

50KA

রেট শর্ট সার্কিট তৈরি বর্তমান

50KA

যান্ত্রিক জীবন

10000次

ভ্যাকুয়াম আর্ক নির্বাপক পরিচিতিগুলির অনুমোদিত পরিধানের বেধ

1 মিমি

ম্যানুয়াল অপারেটিং টর্ক

≤200N.m

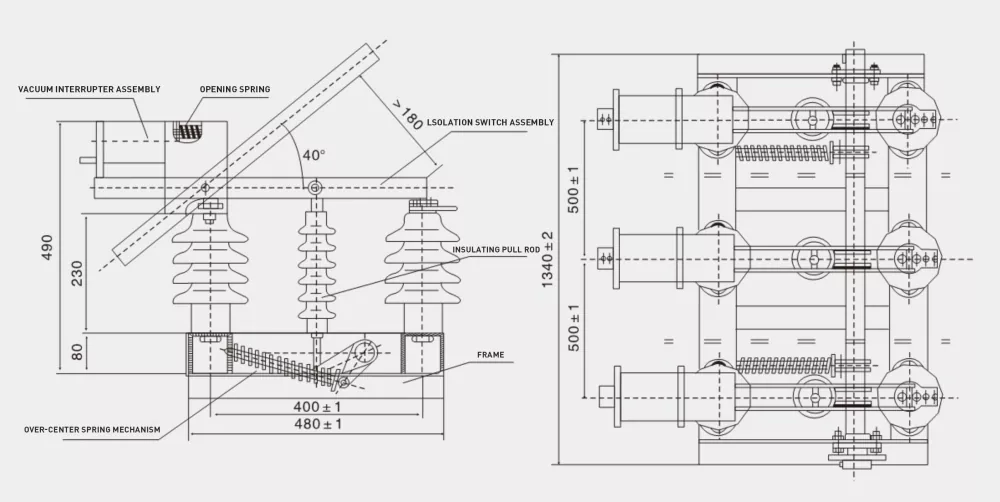

লোড ব্রেক সুইচের জন্য ভ্যাকুয়াম ইন্টারপ্টারের সমাবেশ এবং সমন্বয়

যোগাযোগের ফাঁক

5±1 মিমি

গড় সুইচিং গতি

1.1±0.2m/s

তিন-ফেজ ট্রিপিং একযোগে হয় না।

~5 মি

তিন-ফেজ স্যুইচিং সিঙ্ক্রোনাইজ করা হয় না।

2 মি

চার্জিত দেহের মধ্যে দূরত্ব এবং মাটির সাথে তাদের দূরত্ব।

200 মিমি

প্রধান সার্কিট প্রতিরোধের

≤150μΩ
