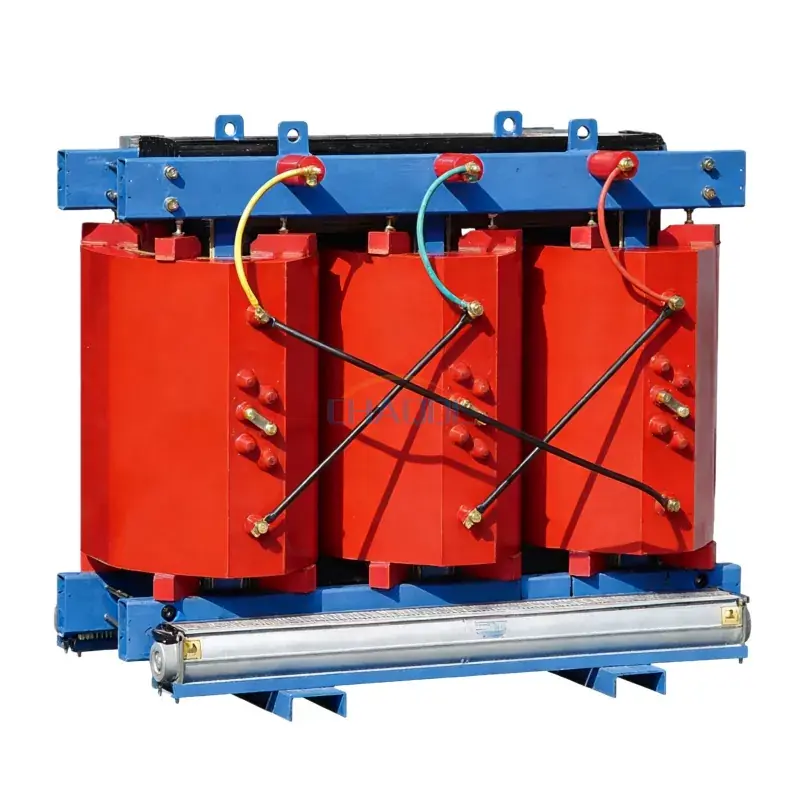

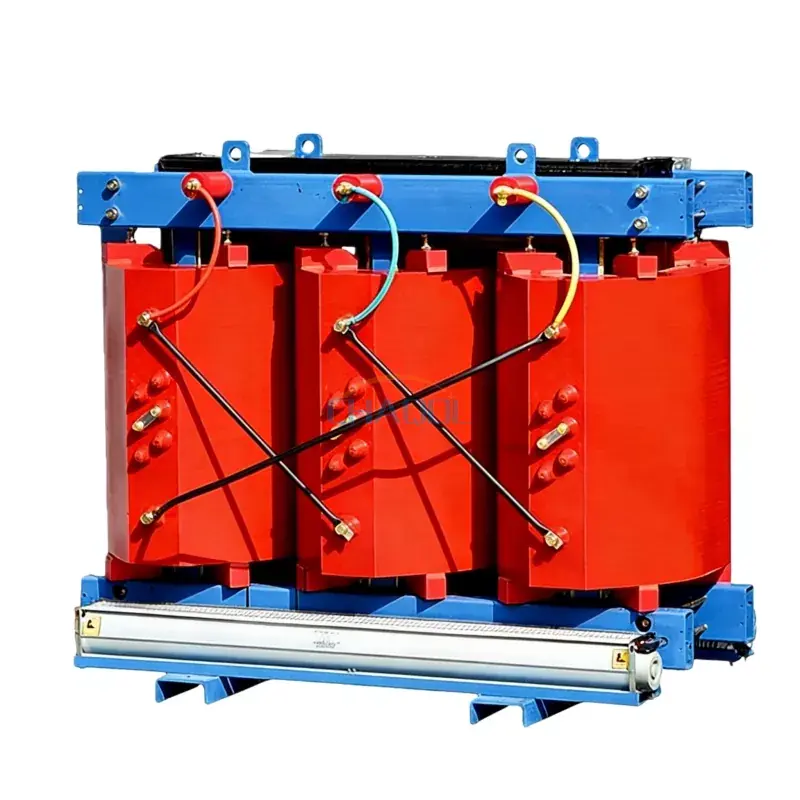

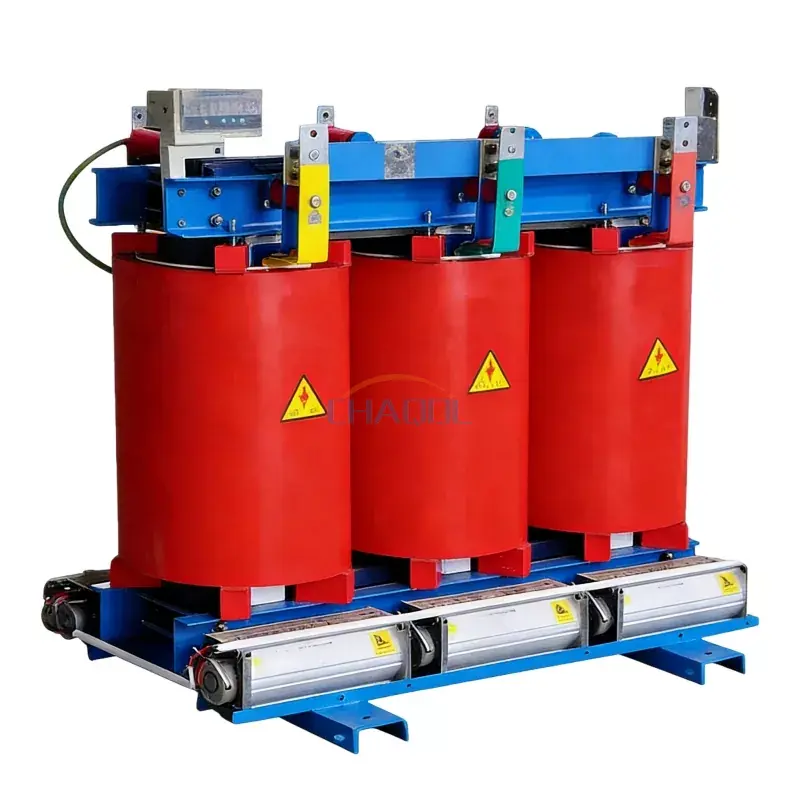

আনকিয়াং পাওয়ারের 10KV নিরাকার অ্যালয় ড্রাই টাইপ ট্রান্সফরমার, মডেল নম্বর SBH15-H-(30-2500)/10, একটি ট্রান্সফরমার যার কোর এবং উইন্ডিংগুলি অন্তরক তেলে নিমজ্জিত হয় না৷ 10KV নিরাকার অ্যালয় ড্রাই টাইপ ট্রান্সফরমারে দুটি শীতল করার পদ্ধতি রয়েছে: প্রাকৃতিক বায়ু শীতল এবং জোর করে বায়ু শীতল করা। প্রাকৃতিক বায়ু শীতল করার সাথে, ট্রান্সফরমারটি তার রেট করা ক্ষমতাতে অবিচ্ছিন্নভাবে কাজ করতে পারে। জোরপূর্বক এয়ার কুলিংয়ের সাথে, ট্রান্সফরমারের আউটপুট ক্ষমতা 50% বৃদ্ধি করা যেতে পারে।
|

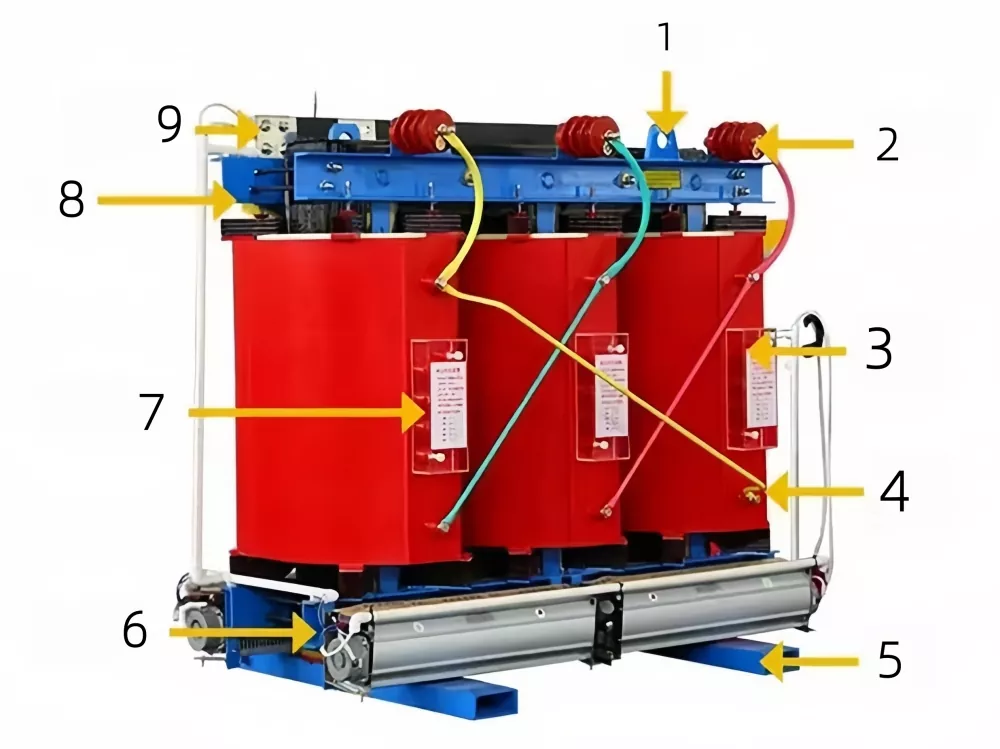

সিরিয়াল নম্বর |
নাম |
|
1 |
রিং (জিমন্যাস্টিকস) |
|
2 |
উচ্চ-ভোল্টেজ টার্মিনাল |
|
3 |
উচ্চ-ভোল্টেজ ট্যাপ সংযোগকারী |
|
4 |
উচ্চ-ভোল্টেজ সংযোগকারী রড |
|
5 |
বেস |
|
6 |
গ্রাউন্ডিং স্ক্রু |
|
7 |
উচ্চ-ভোল্টেজ সংযোগকারী |
|
8 |
ক্ল্যাম্পিং অংশ |
|
9 |
কম ভোল্টেজ আউটপুট তামা বাসবার |
|
রেটেড ক্ষমতা (kVA) |
রেটেড ভোল্টেজ (kV) |
নো-লোড কারেন্ট (%) |
ক্ষতি (W) |
প্রতিবন্ধক ভোল্টেজ (%) |
মাত্রা (মিমি) দৈর্ঘ্য * প্রস্থ * উচ্চতা |
||
|
উচ্চ চাপ |
নিম্নচাপ |
লোড নেই |
লোড |
লোড |
|||
|
30 |
20±2*2.5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
