10KV ইনডোর কারেন্ট ট্রান্সফরমার

10KV ইনডোর কারেন্ট ট্রান্সফরমার (মডেল LZZBJ9-10) মাঝারি-ভোল্টেজ ইনডোর পাওয়ার সিস্টেমে সঠিক বর্তমান পরিমাপ এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটি সাধারণত সুইচগিয়ার প্যানেল, মিটারিং ক্যাবিনেট এবং কমপ্যাক্ট সাবস্টেশনে ইনস্টল করা হয় যেখানে ক্রমাগত অপারেশনের অধীনে স্থিতিশীল সিগন্যাল আউটপুট এবং নিরোধক নির্ভরযোগ্যতা প্রয়োজন।

ডিস্ট্রিবিউশন অটোমেশন এবং ইন্ডাস্ট্রিয়াল পাওয়ার নেটওয়ার্কে, 10KV ইনডোর কারেন্ট ট্রান্সফরমার উচ্চ প্রাথমিক কারেন্টকে মিটারিং যন্ত্র এবং সুরক্ষা রিলেগুলির জন্য মানসম্মত সেকেন্ডারি সিগন্যালে রূপান্তর করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। এর epoxy রজন ঢালাই কাঠামো যান্ত্রিক শক্তি উন্নত করে এবং আর্দ্র বা ধুলোময় গৃহমধ্যস্থ পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

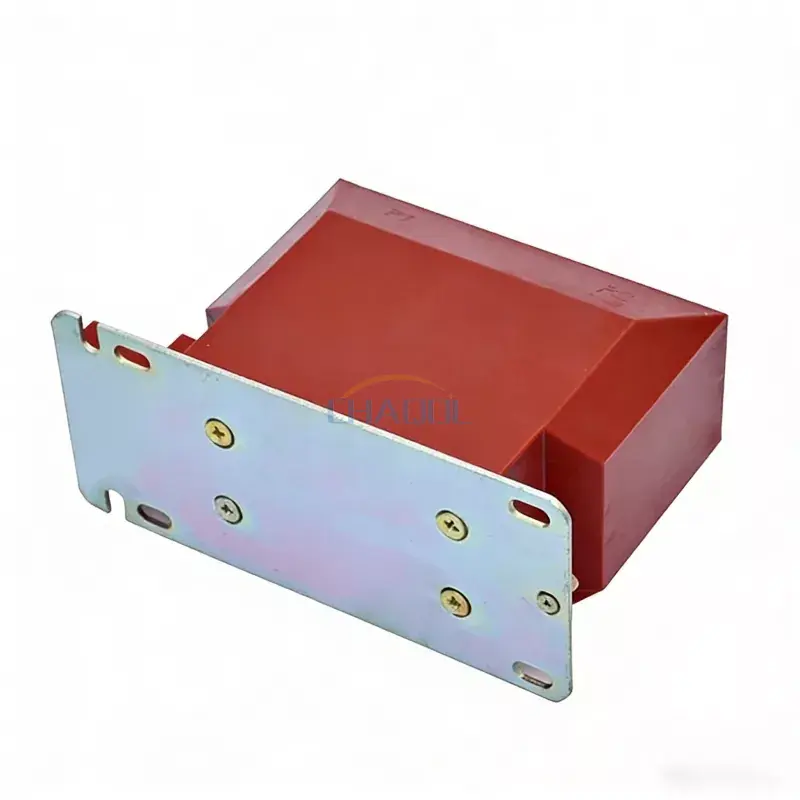

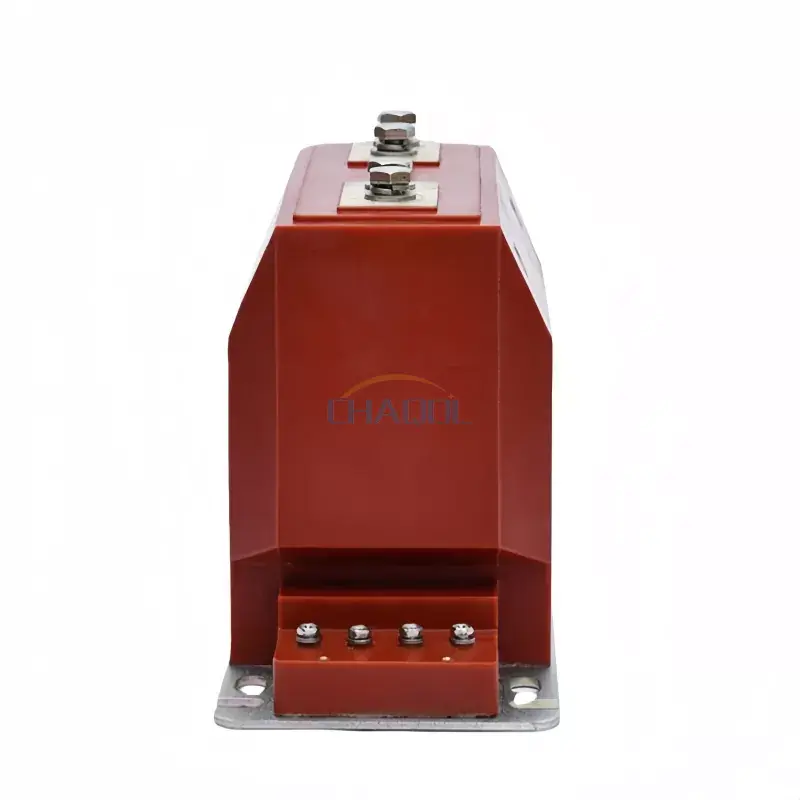

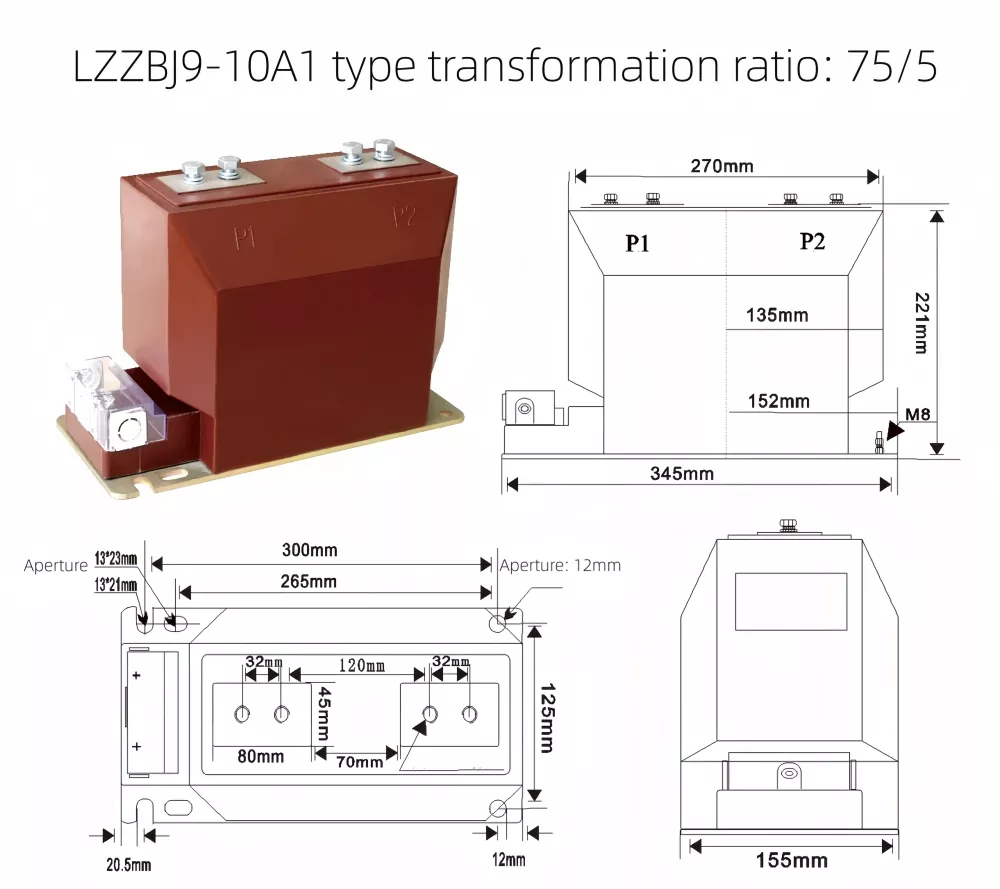

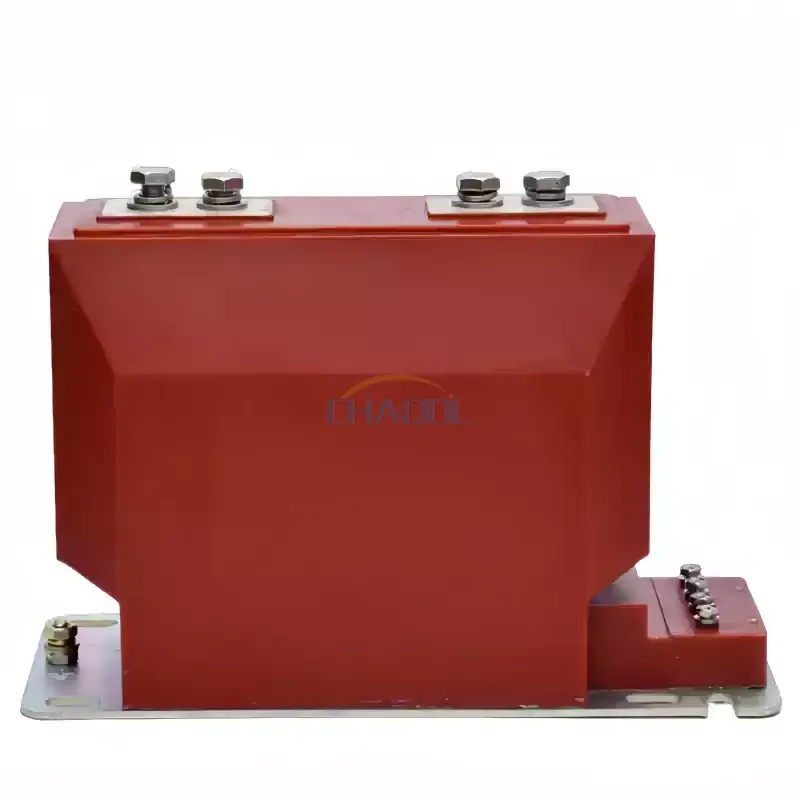

পণ্য প্রদর্শন এবং মাত্রা চিত্র

ইঞ্জিনিয়ারিং ডিজাইন এবং কার্যকরী কাঠামো

এই সিরিজটি সম্পূর্ণরূপে আবদ্ধ ইপোক্সি রজন ঢালাই প্রক্রিয়া গ্রহণ করে, যা আয়রন কোর, সেকেন্ডারি উইন্ডিং এবং ইনসুলেশন সিস্টেমকে একটি কমপ্যাক্ট বডিতে একীভূত করে। নকশাটি আংশিক স্রাবের ঝুঁকি হ্রাস করে এবং অস্তরক শক্তি বাড়ায়, এটিকে শক্তিশালী সুইচগিয়ারে দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত করে তোলে।

10KV ইনডোর কারেন্ট ট্রান্সফরমারটি সেকেন্ডারি ওয়্যারিং সুরক্ষার জন্য একটি শক্তিশালী টার্মিনাল বক্স সহ একটি গ্রাউন্ডিং বেস সহ সজ্জিত যা নিরাপদ ইনস্টলেশন এবং শিল্প পরিবেশে বৈদ্যুতিক সুরক্ষা মানগুলির সাথে সম্মতি নিশ্চিত করে৷

প্রযুক্তিগত পরামিতি

মডেল LZZBJ9-10 পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে বিভিন্ন মিটারিং এবং সুরক্ষা প্রয়োজনীয়তা পূরণ করতে একাধিক প্রাথমিক বর্তমান কনফিগারেশন এবং নির্ভুলতা ক্লাস সমর্থন করে।

রেটেড সেকেন্ডারি কারেন্ট: 5A বা 1A

রেট নিরোধক স্তর: 12/42/75KV

অ্যাপ্লিকেশন দৃশ্যকল্প

এই ধরনের বর্তমান ট্রান্সফরমার ব্যাপকভাবে পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, ইনডোর সাবস্টেশন, ইন্ডাস্ট্রিয়াল অটোমেশন সিস্টেম এবং এনার্জি ম্যানেজমেন্ট সিস্টেমে ব্যবহৃত হয়। এটি বিশেষ করে এমন পরিবেশের জন্য উপযুক্ত যার জন্য ক্রমাগত লোড অবস্থার অধীনে উচ্চ পরিমাপের নির্ভুলতা এবং দীর্ঘমেয়াদী স্থায়িত্ব প্রয়োজন।

10KV ইনডোর কারেন্ট ট্রান্সফরমারটি সাধারণত স্মার্ট গ্রিড অবকাঠামো এবং শিল্প শক্তি নিয়ন্ত্রণ নেটওয়ার্কগুলিতে সুরক্ষা রিলে, শক্তি মিটার এবং মনিটরিং সিস্টেমগুলির সাথে একত্রিত হয়।

ইনস্টলেশন এবং নিরাপত্তা নকশা

পণ্যের ভিত্তিটি একাধিক মাউন্টিং হোল এবং গ্রাউন্ডিং টার্মিনালগুলির সাথে ডিজাইন করা হয়েছে, অপারেশন চলাকালীন স্থিতিশীল ফিক্সেশন এবং বৈদ্যুতিক নিরাপত্তা নিশ্চিত করে। সেকেন্ডারি টার্মিনাল বক্স দুর্ঘটনাজনিত যোগাযোগ এবং বাহ্যিক হস্তক্ষেপের বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে।

এর কমপ্যাক্ট কাঠামো সীমিত স্থানের সুইচগিয়ার সিস্টেমে সহজে ইনস্টলেশনের অনুমতি দেয়, তারের জটিলতা হ্রাস করে এবং রক্ষণাবেক্ষণের দক্ষতা উন্নত করে।

FAQ

প্রশ্ন 1: এই বর্তমান ট্রান্সফরমারের প্রধান কাজ কি?
উত্তর: এটি অন্দর মাঝারি-ভোল্টেজ সিস্টেমে মিটারিং এবং সুরক্ষার জন্য উচ্চ প্রাথমিক কারেন্টকে প্রমিত নিম্ন সেকেন্ডারি কারেন্টে রূপান্তর করে।

প্রশ্ন 2: 10KV ইনডোর কারেন্ট ট্রান্সফরমার সাধারণত কোথায় ইনস্টল করা হয়?
উত্তর: এটি মূলত ইন্ডোর সুইচগিয়ার, ডিস্ট্রিবিউশন ক্যাবিনেট এবং শিল্প ও ইউটিলিটি পাওয়ার সিস্টেমে কমপ্যাক্ট সাবস্টেশনে ব্যবহৃত হয়।

Q3: প্রচলিত সিটির তুলনায় এর মূল সুবিধাগুলি কী কী?
উত্তর: এটি ইপোক্সি রজন নিরোধক, কমপ্যাক্ট ডিজাইন, উচ্চ নির্ভুলতা এবং আর্দ্রতা এবং ধুলোর শক্তিশালী প্রতিরোধের প্রস্তাব দেয়, এটি দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত করে তোলে।

প্রশ্ন 4: এটি বিভিন্ন বর্তমান রেঞ্জ সমর্থন করতে পারে?
উত্তর: হ্যাঁ, বিভিন্ন লোড এবং সিস্টেমের প্রয়োজনীয়তা মেলে একাধিক প্রাথমিক বর্তমান রেটিং উপলব্ধ।

প্রশ্ন 5: এটি কি স্মার্ট গ্রিড অ্যাপ্লিকেশনের জন্য উপযুক্ত?
উত্তর: হ্যাঁ, এটি স্থিতিশীল সংকেত আউটপুটের কারণে স্মার্ট মিটারিং সিস্টেম এবং স্বয়ংক্রিয় বিতরণ নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 6: এটির কি ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয়?
উত্তর: ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন নেই। টার্মিনাল এবং নিরোধক অবস্থার পর্যায়ক্রমিক পরিদর্শন সাধারণত যথেষ্ট।
