তেল নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমার

এই তেল নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমার (মডেল JLS-10) মাঝারি-ভোল্টেজ পাওয়ার সিস্টেমে সঠিক মিটারিং এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটি ভোল্টেজ এবং বর্তমান পরিমাপ ফাংশনগুলিকে একক তেল-ভরা ইউনিটে একীভূত করে, এটি বহিরঙ্গন বিতরণ নেটওয়ার্ক, সাবস্টেশন এবং শিল্প শক্তি পর্যবেক্ষণ সিস্টেমগুলিতে ব্যাপকভাবে প্রযোজ্য করে তোলে। দীর্ঘমেয়াদী লোড অবস্থা এবং কঠোর পরিবেশগত এক্সপোজারের অধীনে স্থিতিশীল অপারেশন নিশ্চিত করতে কাঠামোটি একটি সিল করা তেল-নিমজ্জিত নিরোধক নকশা গ্রহণ করে।

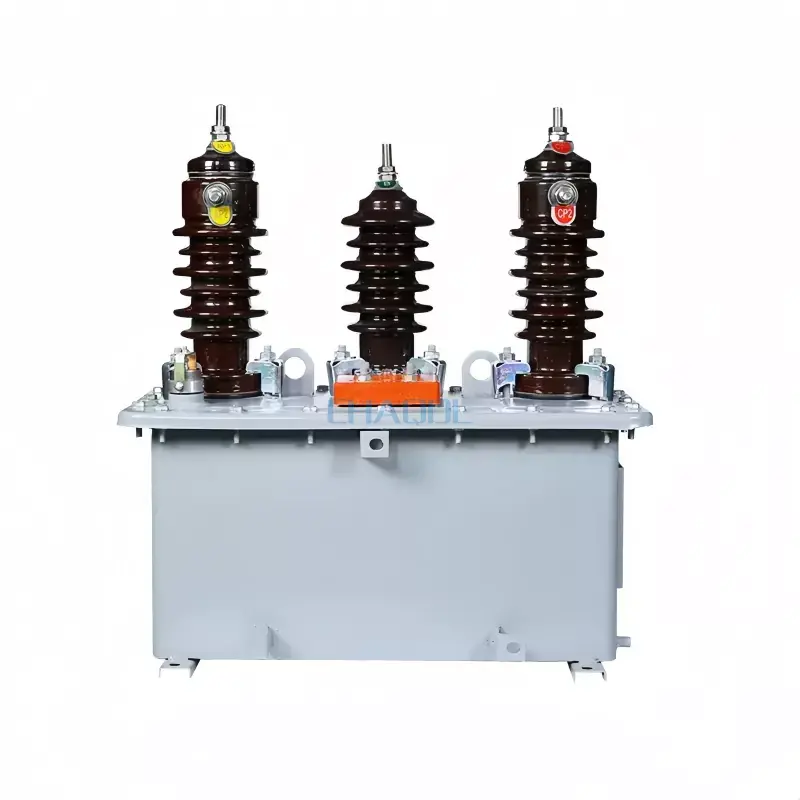

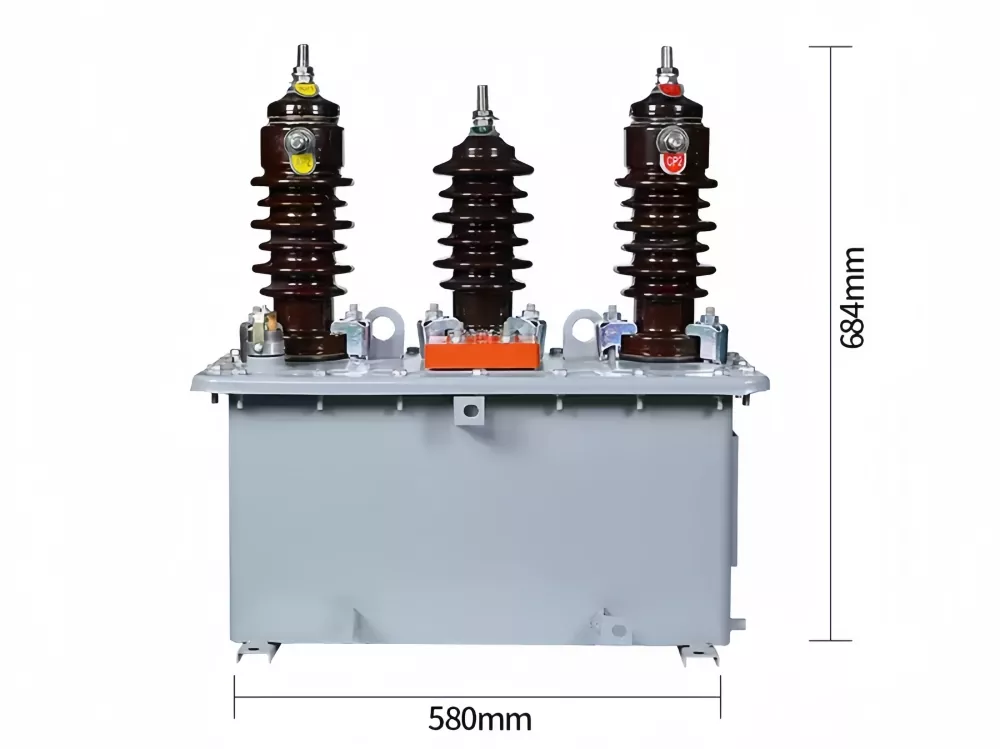

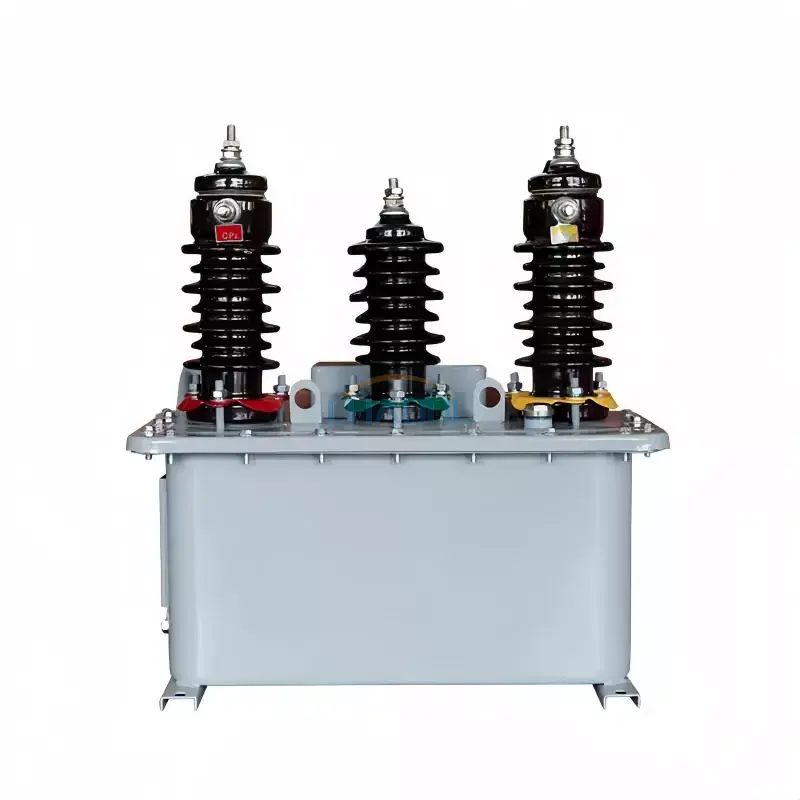

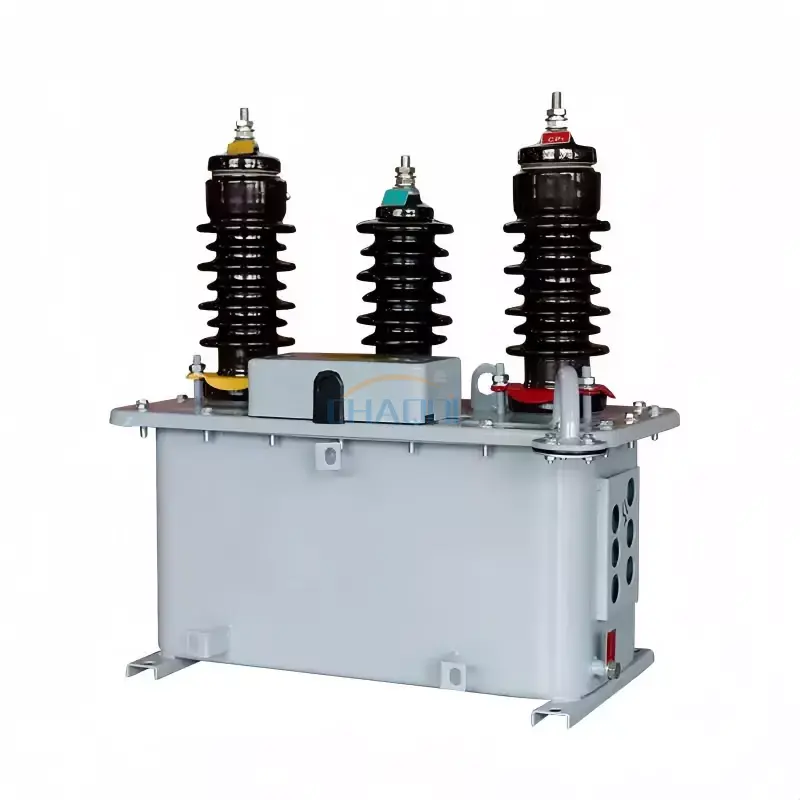

পণ্য ইমেজ প্রদর্শন

ওভারভিউ এবং আবেদনের সুযোগ

তেল নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমারটি বৈদ্যুতিক মিটারিং এবং রিলে সুরক্ষার জন্য একযোগে ভোল্টেজ এবং বর্তমান রূপান্তর সম্পাদন করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি 6kV, 10kV এবং 35kV বিতরণ ব্যবস্থার জন্য উপযুক্ত, বিশেষ করে আউটডোর সাবস্টেশন, কমপ্যাক্ট ট্রান্সফরমার স্টেশন এবং শিল্প পাওয়ার গ্রিডে যেখানে নির্ভরযোগ্যতা এবং নিরোধক শক্তি গুরুত্বপূর্ণ।

একটি কাঠামোতে একাধিক পরিমাপ ফাংশন একত্রিত করে, এটি ইনস্টলেশনের স্থান হ্রাস করে এবং সিস্টেমের তারের দক্ষতা উন্নত করে, এটি আধুনিক স্মার্ট গ্রিড অ্যাপ্লিকেশনগুলির জন্য একটি পছন্দের সমাধান করে তোলে।

প্রযুক্তিগত বিশেষ উল্লেখ

JLS-35, 10, 6, এবং 3 তেল-নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমারের ভোল্টেজ বিভাগের প্রযুক্তিগত পরামিতি

JLS-35, 10, 6, এবং 3 তেল-নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমারের বর্তমান বিভাগের প্রযুক্তিগত পরামিতি

পণ্য গঠন সুবিধা

এটি একটি সম্পূর্ণরূপে সিল করা তেল ট্যাঙ্কের কাঠামো গ্রহণ করে, চমৎকার নিরোধক কর্মক্ষমতা এবং আর্দ্রতা, ধুলো এবং পরিবেশ দূষণের শক্তিশালী প্রতিরোধ নিশ্চিত করে। শক্তির ক্ষতি কমাতে কোরটি উচ্চ-মানের সিলিকন ইস্পাত দিয়ে তৈরি, যখন নির্ভুল তামার উইন্ডিংগুলি স্থিতিশীল বর্তমান সংক্রমণ এবং সঠিক পরিমাপ আউটপুট নিশ্চিত করে।

প্রচলিত পৃথক ট্রান্সফরমারের সাথে তুলনা করে, এই তেল নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমার উল্লেখযোগ্যভাবে তারের জটিলতা হ্রাস করে এবং আউটডোর সাবস্টেশন এবং মিটারিং ক্যাবিনেটে ইনস্টলেশন দক্ষতা উন্নত করে।

ইনস্টলেশন পরিবেশ

1. ডিস্ট্রিবিউশন সিস্টেমে বহিরঙ্গন বা অন্দর ইনস্টলেশনের জন্য উপযুক্ত

2. পরিবেষ্টিত তাপমাত্রা: -25℃ থেকে +40℃

3. উচ্চতা: ≤1000m (উচ্চ উচ্চতায় কাস্টমাইজড ডিজাইন প্রয়োজন)

4. ক্ষয়কারী গ্যাস, ভারী দূষণ বা তীব্র কম্পন থেকে মুক্ত পরিবেশে প্রযোজ্য

পণ্যের মাত্রা ডায়াগ্রাম

FAQ

প্রশ্ন 1: একটি তেল নিমজ্জিত সম্মিলিত যন্ত্র ট্রান্সফরমারের প্রধান কাজ কী?
উত্তর: এটি একটি ইউনিটে ভোল্টেজ এবং বর্তমান পরিমাপকে একীভূত করে, মাঝারি-ভোল্টেজ পাওয়ার সিস্টেম যেমন সাবস্টেশন এবং বিতরণ নেটওয়ার্কগুলির জন্য সঠিক মিটারিং এবং রিলে সুরক্ষা প্রদান করে।

প্রশ্ন 2: এই ট্রান্সফরমারটি সাধারণত কোথায় ইনস্টল করা হয়?
উত্তর: এটি সাধারণত বহিরঙ্গন সাবস্টেশন, কমপ্যাক্ট ট্রান্সফরমার স্টেশন, শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা এবং স্থিতিশীল শক্তি পরিমাপের প্রয়োজন মিটারিং ক্যাবিনেটগুলিতে ব্যবহৃত হয়।

প্রশ্ন 3: এই সরঞ্জামগুলি কী ভোল্টেজের স্তর সমর্থন করতে পারে?
উত্তর: স্ট্যান্ডার্ড মডেলগুলি 3kV, 6kV, 10kV, এবং 35kV সিস্টেমগুলিকে সমর্থন করে, এটি মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত করে তোলে।

প্রশ্ন 4: তেল-নিমজ্জিত নিরোধকের সুবিধাগুলি কী কী?
উত্তর: তেল নিরোধক চমৎকার অস্তরক শক্তি, তাপ অপচয় এবং দীর্ঘমেয়াদী কর্মক্ষম স্থিতিশীলতা প্রদান করে, বিশেষ করে কঠোর বহিরঙ্গন পরিবেশে।

প্রশ্ন 5: কত ঘন ঘন এটি রক্ষণাবেক্ষণ প্রয়োজন?
উত্তর: কাঠামোটি সম্পূর্ণরূপে সিল করা হয়েছে, তাই এটির ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজন। তেলের অবস্থা এবং টার্মিনাল সংযোগের নিয়মিত পরিদর্শন করার পরামর্শ দেওয়া হয়।

প্রশ্ন 6: এটি বিভিন্ন বর্তমান অনুপাতের জন্য কাস্টমাইজ করা যেতে পারে?
উত্তর: হ্যাঁ, বর্তমান অনুপাত এবং সেকেন্ডারি প্যারামিটারগুলি বিভিন্ন মিটারিং এবং সুরক্ষা সিস্টেমের সাথে মেলে প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।
