24kV সাইড মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার

দ24kV সাইড মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার(মডেল: ZN63A (VS1)-24) হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন ইনডোর মিডিয়াম-ভোল্টেজ সার্কিট ব্রেকার যা 24kV এর রেটযুক্ত ভোল্টেজ সহ তিন-ফেজ AC 50Hz পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি অপারেটিং মেকানিজম এবং ভ্যাকুয়াম ইন্টারপ্টারকে একটি কমপ্যাক্ট স্ট্রাকচারে একীভূত করে, সাবস্টেশন, পাওয়ার প্ল্যান্ট, শিল্প সুবিধা এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য নির্ভরযোগ্য সুরক্ষা, সুইচিং এবং নিয়ন্ত্রণ প্রদান করে। বিভিন্ন সুইচগিয়ার কনফিগারেশন পূরণের জন্য ব্রেকারটি স্থির-মাউন্ট করা এবং প্রত্যাহারযোগ্য উভয় সংস্করণেই উপলব্ধ।

উন্নত ভ্যাকুয়াম বাধা প্রযুক্তি, উচ্চ যান্ত্রিক সহনশীলতা এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা সমন্বিত, এই সার্কিট ব্রেকারটি ঘন ঘন স্যুইচিং অপারেশন জড়িত অ্যাপ্লিকেশনগুলির জন্য আদর্শ। এটি ধাতুবিদ্যা, খনির, রাসায়নিক উদ্ভিদ, কয়লা শিল্প, ইউটিলিটি সাবস্টেশন এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে নিরাপদ এবং নির্ভরযোগ্য বিদ্যুৎ বিতরণ অপরিহার্য।

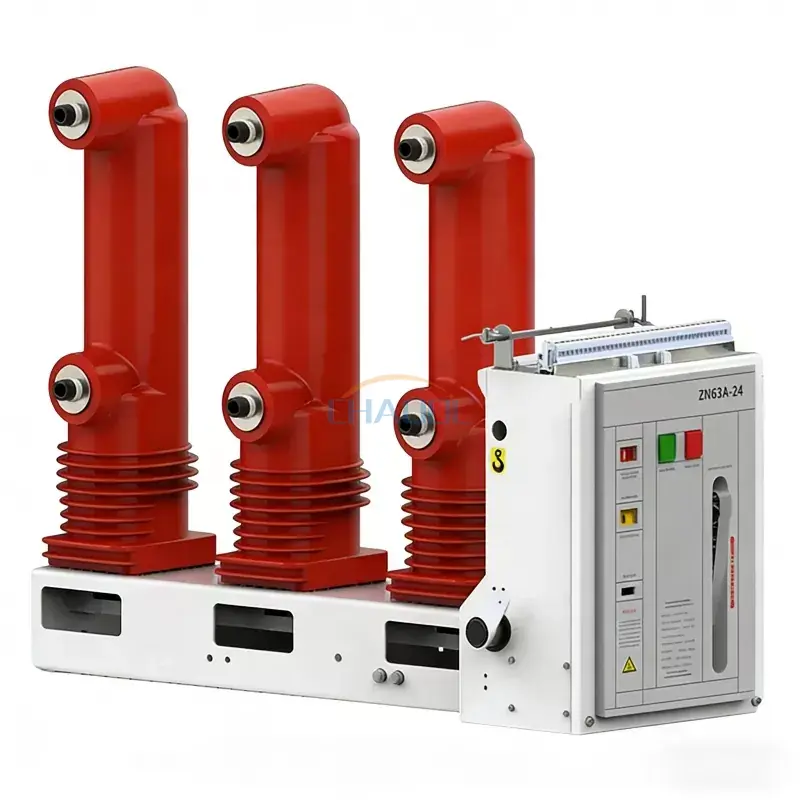

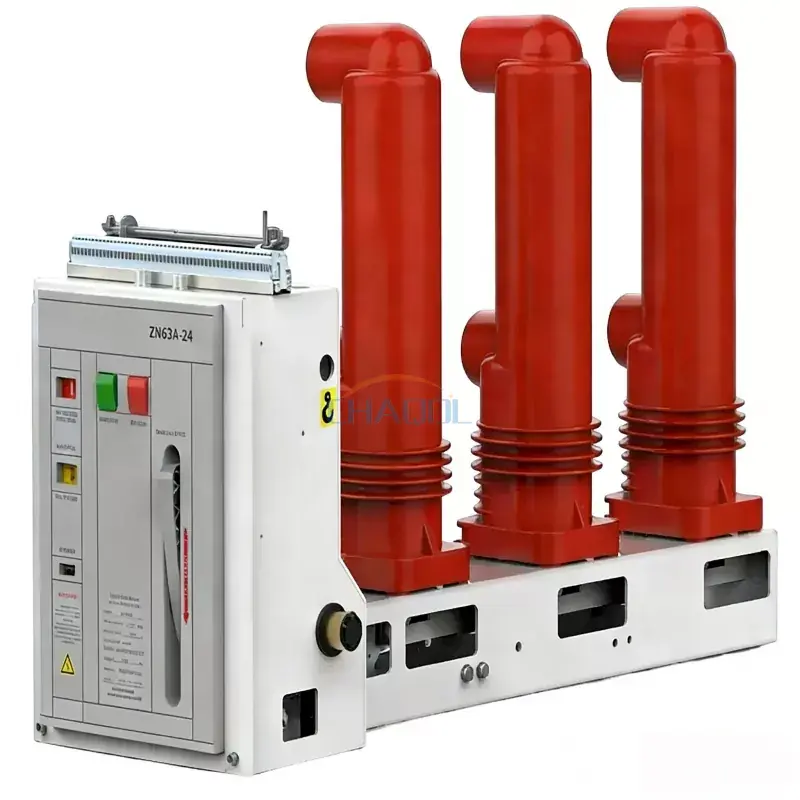

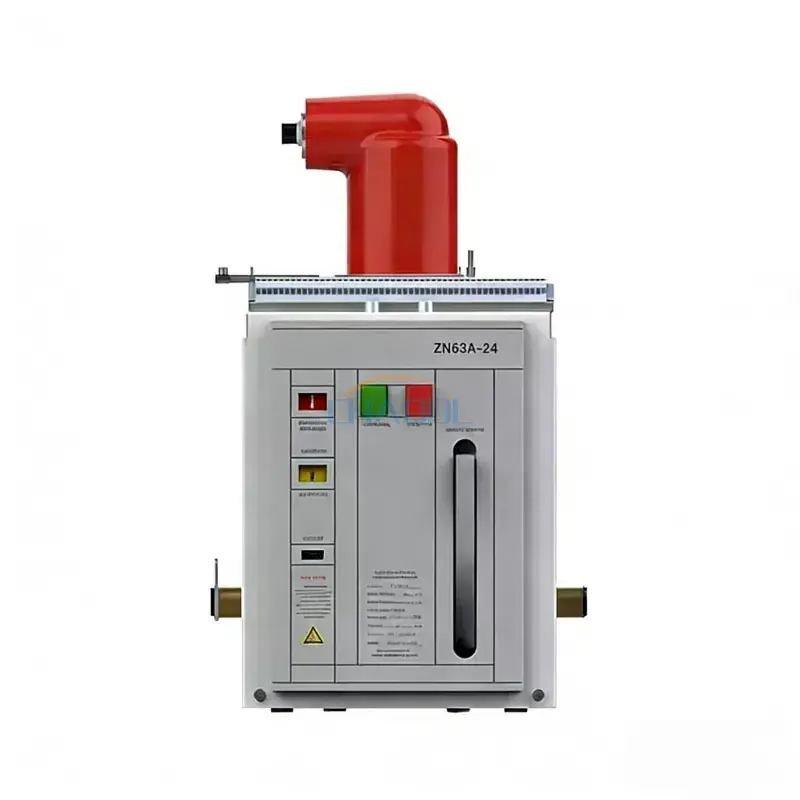

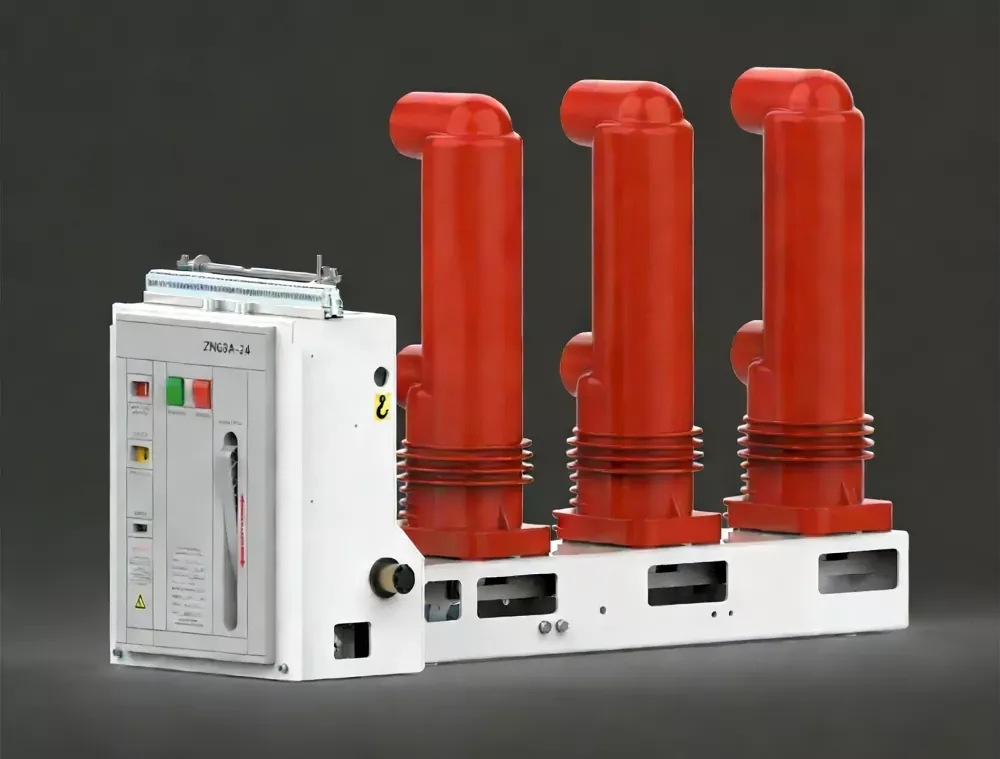

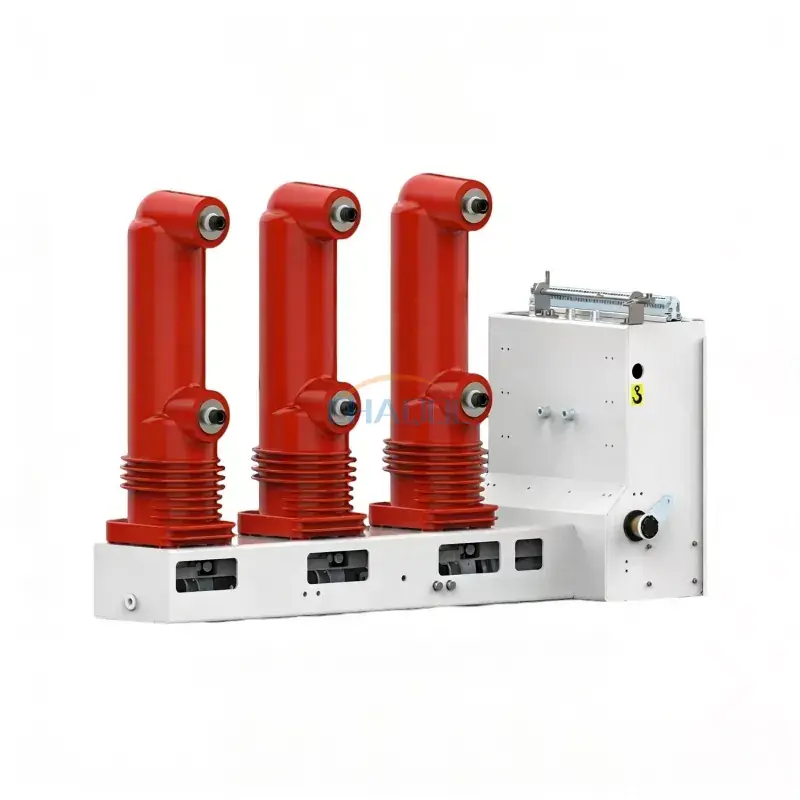

পণ্য চেহারা

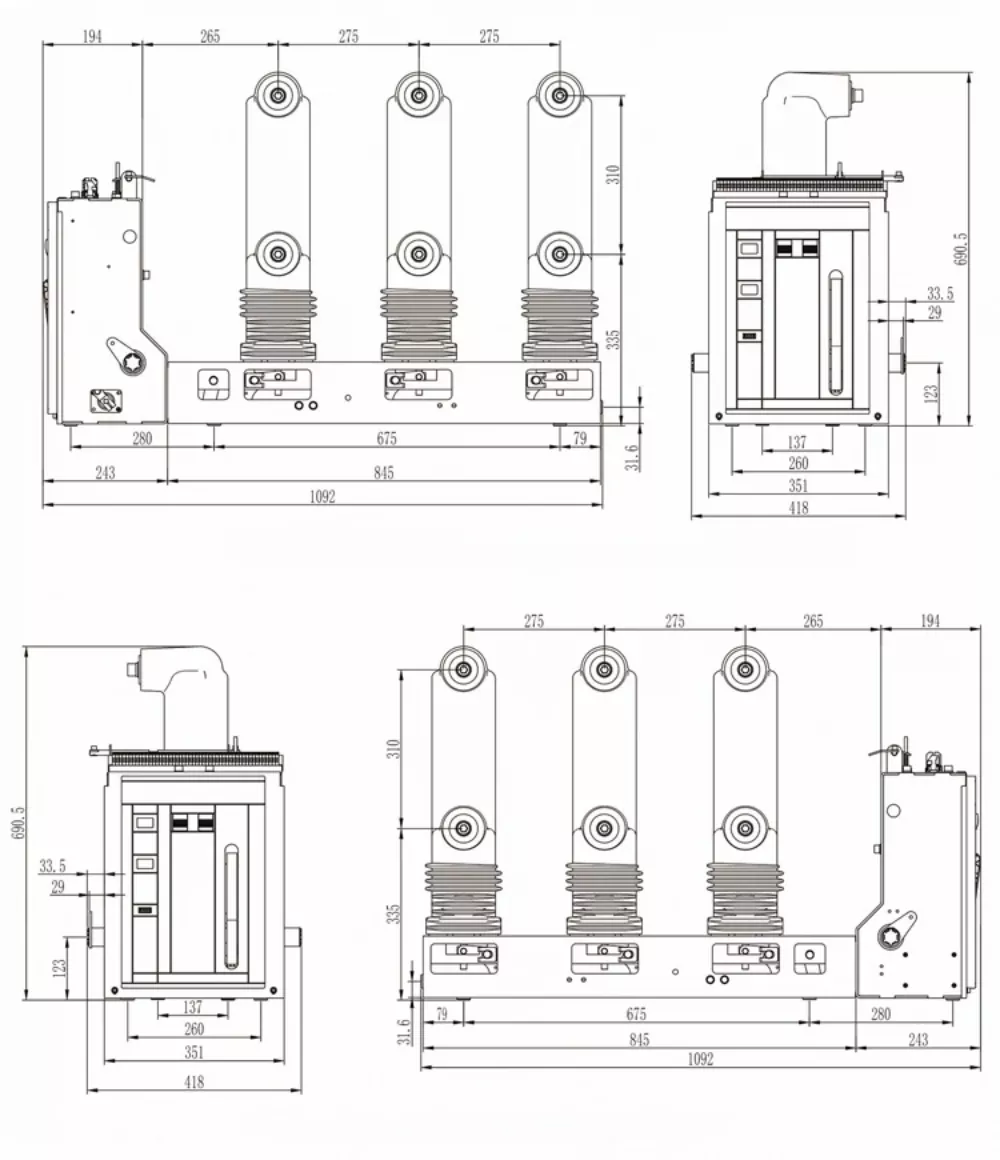

মাত্রা ডায়াগ্রাম

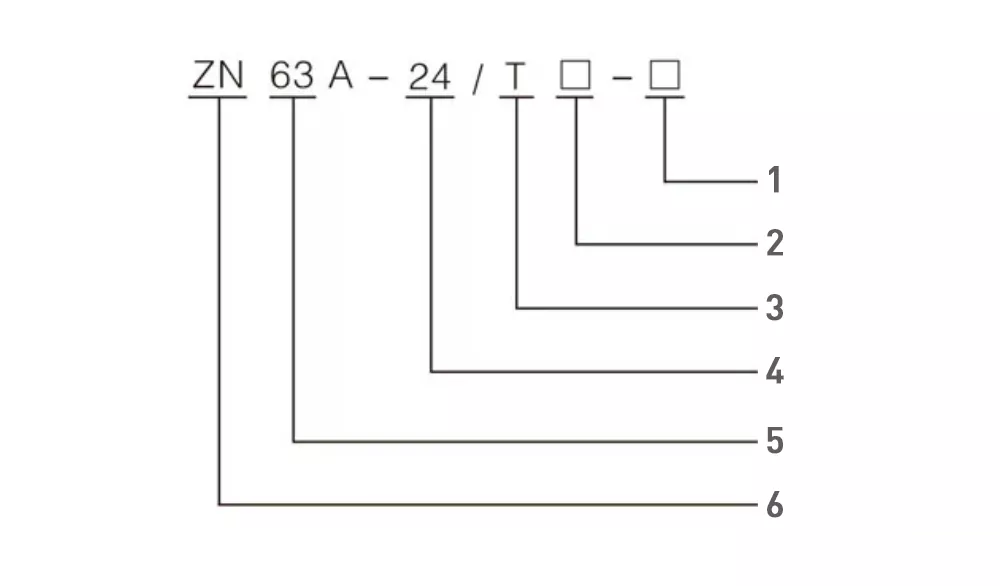

মডেল আইডেন্টিফিকেশন

• 1 – রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (kA)
• 2 - রেট করা বর্তমান (A)
• 3 - অপারেটিং মেকানিজম
• 4 – রেটেড ভোল্টেজ (kV)
• 5 – ডিজাইন সিরিজ
• 6 – ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্য বৈশিষ্ট্য

• কমপ্যাক্ট ডিজাইন এবং নির্ভরযোগ্য ট্রান্সমিশন সহ ইন্টিগ্রেটেড সাইড-মাউন্ট করা অপারেটিং মেকানিজম।
• তামা-ক্রোমিয়াম পরিচিতি সহ উচ্চ-কর্মক্ষমতা ভ্যাকুয়াম ইন্টারপ্টার চমৎকার চাপ নির্বাপক ক্ষমতা এবং বর্ধিত বৈদ্যুতিক জীবন নিশ্চিত করে।
• অনুভূমিকভাবে সাজানো স্প্রিং অপারেটিং প্রক্রিয়া ম্যানুয়াল এবং মোটর চার্জিং উভয় সমর্থন করে।
• দ24kV সাইড মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকারবিভিন্ন সুইচগিয়ার সিস্টেমের জন্য একটি নির্দিষ্ট টাইপ বা প্রত্যাহারযোগ্য টাইপ হিসাবে ইনস্টল করা যেতে পারে।
• উচ্চ অস্তরক নিরোধক শক্তি, কম বর্তমান কাটা, এবং চমৎকার শর্ট সার্কিট বাধা কর্মক্ষমতা.
• সলিড ইপোক্সি ইনসুলেশন আর্দ্রতা, অতিবেগুনী বিকিরণ, তাপমাত্রা পরিবর্তন, বার্ধক্য এবং দূষণের অসামান্য প্রতিরোধ প্রদান করে।
• 10,000 অপারেশন পর্যন্ত যান্ত্রিক জীবন, এটি ঘন ঘন স্যুইচিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
• বুদ্ধিমান সুরক্ষা রিলে এবং সাবস্টেশন অটোমেশন সিস্টেম সমর্থন করে।

প্রযুক্তিগত পরামিতি

স্ট্রাকচারাল ডিজাইন

সার্কিট ব্রেকার একটি কেন্দ্র-সিলড সিরামিক বা গ্লাস ভ্যাকুয়াম ইন্টারপ্টার দিয়ে সজ্জিত একটি তিন-ফেজ মেরু কাঠামো গ্রহণ করে। কপার-ক্রোমিয়াম পরিচিতি এবং অনুদৈর্ঘ্য চৌম্বক ক্ষেত্র প্রযুক্তি কার্যকরভাবে যোগাযোগের ক্ষয় হ্রাস করে যখন ডাইলেকট্রিক পুনরুদ্ধারের উন্নতি করে এবং কর্মক্ষমতা বাধা দেয়। ইন্টিগ্রেটেড স্প্রিং অপারেটিং মেকানিজম স্থিতিশীল ওপেনিং এবং ক্লোজিং ক্রিয়াকলাপগুলি তার পরিষেবা জীবন জুড়ে ন্যূনতম রক্ষণাবেক্ষণের সাথে সরবরাহ করে।

প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে, খুঁটিগুলি উচ্চ-শক্তির ইপোক্সি রজন নিরোধক বা সিলিকন রাবার-কোটেড নিরোধক ব্যবহার করে তৈরি করা যেতে পারে, যা আর্দ্রতা, ঘনীভবন, ইউভি এক্সপোজার এবং কঠোর শিল্প পরিবেশে উচ্চতর প্রতিরোধ প্রদান করে।

অ্যাপ্লিকেশন

দ24kV সাইড মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকারনির্ভরযোগ্য সুরক্ষা, ঘন ঘন অপারেশন এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন মাঝারি-ভোল্টেজ বিতরণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

• পাওয়ার প্ল্যান্ট
• বৈদ্যুতিক সাবস্টেশন
• শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা
• খনির কার্যক্রম
• ধাতব উদ্ভিদ
• রাসায়নিক প্রক্রিয়াকরণ সুবিধা
• কয়লা শিল্প
• নবায়নযোগ্য শক্তি প্রকল্প
• বাণিজ্যিক এবং পৌর বিদ্যুৎ নেটওয়ার্ক
• স্মার্ট সাবস্টেশন এবং অটোমেশন সিস্টেম

অপারেটিং এনভায়রনমেন্ট

• পরিবেষ্টিত তাপমাত্রা: -15°C থেকে +40°C
• ইনস্টলেশন উচ্চতা: 1000 মিটার পর্যন্ত (অনুরোধের ভিত্তিতে উচ্চতর উচ্চতা উপলব্ধ)
• সর্বোচ্চ ভূমিকম্পের তীব্রতা: 8 ডিগ্রি
• আপেক্ষিক আর্দ্রতা: দৈনিক গড় ≤95%, মাসিক গড় ≤90%
• আগুনের ঝুঁকি, বিস্ফোরণের ঝুঁকি, মারাত্মক দূষণ, ক্ষয়কারী গ্যাস এবং অত্যধিক কম্পন থেকে মুক্ত পরিবেশের জন্য উপযুক্ত।

কাজের নীতি

দ24kV সাইড মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকারএকটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারকে চাপ-নির্বাপক মাধ্যম হিসেবে ব্যবহার করে। যখন ফল্ট স্রোত দেখা দেয়, তখন পরিচিতিগুলি দ্রুত আলাদা হয়ে যায় এবং ভ্যাকুয়াম চেম্বার প্রায় সঙ্গে সঙ্গে বৈদ্যুতিক আর্ককে নিভিয়ে দেয়, ন্যূনতম যোগাযোগ পরিধানের সাথে দ্রুত ফল্ট আইসোলেশন প্রদান করে। স্প্রিং অপারেটিং মেকানিজমের সাথে মিলিত, ব্রেকার নির্ভরযোগ্য সুইচিং কর্মক্ষমতা, উচ্চ বাধা দেওয়ার ক্ষমতা এবং দীর্ঘমেয়াদী অপারেশনাল স্থায়িত্ব প্রদান করে।

কেন এই ভ্যাকুয়াম সার্কিট ব্রেকার চয়ন করুন?

• কম্প্যাক্ট ইন্টিগ্রেটেড সাইড-মাউন্টেড ডিজাইন
• দীর্ঘ বৈদ্যুতিক এবং যান্ত্রিক সেবা জীবন
• রক্ষণাবেক্ষণ-বান্ধব নির্মাণ
• চমৎকার নিরোধক কর্মক্ষমতা
• ঘন ঘন স্যুইচিং অবস্থার অধীনে নির্ভরযোগ্য অপারেশন
• স্থির এবং প্রত্যাহারযোগ্য সুইচগিয়ারের জন্য উপযুক্ত
• বুদ্ধিমান সুরক্ষা এবং অটোমেশন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি 24kV সাইড মাউন্টেড ভ্যাকুয়াম সার্কিট ব্রেকার কিসের জন্য ব্যবহৃত হয়?

এটি সাবস্টেশন, ইন্ডাস্ট্রিয়াল প্ল্যান্ট, ইউটিলিটি ডিস্ট্রিবিউশন সিস্টেম এবং বাণিজ্যিক পাওয়ার নেটওয়ার্কগুলিতে মাঝারি-ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ, সুরক্ষা এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

ভ্যাকুয়াম সার্কিট ব্রেকার এর সুবিধা কি কি?

ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল বা SF6 গ্যাস ছাড়াই চমৎকার আর্ক বাধা, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা, দীর্ঘ পরিষেবা জীবন, উচ্চ অপারেশনাল নির্ভরযোগ্যতা এবং পরিবেশ বান্ধব অপারেশন প্রদান করে।

এই সার্কিট ব্রেকার কি প্রত্যাহারযোগ্য সুইচগিয়ারে ইনস্টল করা যেতে পারে?

হ্যাঁ। এটি স্থির-মাউন্ট করা এবং প্রত্যাহারযোগ্য উভয় কনফিগারেশনে উপলব্ধ, যা বিভিন্ন সুইচগিয়ার সমাবেশগুলিতে নমনীয় একীকরণের অনুমতি দেয়।

কোন শিল্প সাধারণত এই পণ্য ব্যবহার?

এটি ব্যাপকভাবে বিদ্যুৎ উৎপাদন, সাবস্টেশন, ধাতুবিদ্যা, খনির, রাসায়নিক প্রক্রিয়াকরণ, কয়লা শিল্প, পুনর্নবীকরণযোগ্য শক্তি সুবিধা এবং শিল্প বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যবহৃত হয়।
