একটি পেশাদার শক্তি সরঞ্জাম প্রস্তুতকারক হিসাবে,আনকিয়াং পাওয়ারএকটি নির্ভরযোগ্য প্রদান করেজিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমারঅবশিষ্ট কারেন্ট সনাক্ত করতে এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে আর্থ ফল্ট সুরক্ষা সমর্থন করার জন্য ডিজাইন করা হয়েছে। এর স্প্লিট-কোর গঠন, স্থিতিশীল চৌম্বক কর্মক্ষমতা, এবং সুবিধাজনক ইনস্টলেশন এটিকে সুরক্ষা এবং পর্যবেক্ষণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে দ্রুত ত্রুটি সনাক্তকরণ এবং নির্ভরযোগ্য অপারেশন অপরিহার্য।
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার হল একটি বিশেষ কারেন্ট ট্রান্সফরমার যা বর্তমানের ভারসাম্যহীনতা এবং পৃথিবীর ত্রুটির কারণে সৃষ্ট অবশিষ্ট বা শূন্য-সিকোয়েন্স কারেন্ট সনাক্ত করতে ব্যবহৃত হয়। প্রচলিত কারেন্ট ট্রান্সফরমারের বিপরীতে যা প্রাথমিকভাবে পৃথক ফেজ স্রোত পরিমাপ করে, এই ডিভাইসটি ট্রান্সফরমার কোরের মধ্য দিয়ে যাওয়া সম্মিলিত কারেন্ট নিরীক্ষণ করে। স্বাভাবিক অপারেটিং অবস্থার অধীনে, পর্যবেক্ষণ করা স্রোতের ভেক্টর যোগফল শূন্যের কাছাকাছি। যখন একটি আর্থ ফল্ট বা ফুটো পথ দেখা দেয়, তখন ভারসাম্য পরিবর্তিত হয় এবং একটি অবশিষ্ট কারেন্ট সনাক্ত করা হয়। এই সংকেত তারপর একটি উপযুক্ত প্রতিরক্ষামূলক পদক্ষেপ শুরু করার জন্য একটি সুরক্ষা রিলে স্থানান্তর করা যেতে পারে।
ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন নেটওয়ার্ক, সাবস্টেশন, সুইচগিয়ার অ্যাসেম্বলি এবং রেট্রোফিট প্রকল্পগুলির জন্য, সঠিক ট্রান্সফরমার নির্বাচনের জন্য মূল নকশা, অ্যাপারচারের আকার, নিরোধক, ইনস্টলেশন পদ্ধতি, নির্ভুলতা, রিলে সামঞ্জস্য এবং পরিবেশগত অবস্থার দিকে মনোযোগ দেওয়া প্রয়োজন। একটি সঠিকভাবে নির্বাচিত জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার সুরক্ষা সিস্টেমগুলিকে আরও কার্যকরভাবে প্রতিক্রিয়া জানাতে সাহায্য করার সময় ত্রুটি পর্যবেক্ষণকে উন্নত করতে পারে।
একটি জিরো সিকোয়েন্স বর্তমান ট্রান্সফরমার কি?
কিভাবে একটি জিরো সিকোয়েন্স বর্তমান ট্রান্সফরমার কাজ করে?
একটি আধুনিক জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমারের মূল বৈশিষ্ট্যগুলি কী কী?
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার কোথায় ব্যবহার করা হয়?
কিভাবে আপনি সঠিক ট্রান্সফরমার নির্বাচন করা উচিত?
ইনস্টলেশনের সময় কি বিবেচনা করা উচিত?
পণ্য বিশেষ উল্লেখ এবং নির্বাচন রেফারেন্স
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার, প্রায়ই একটি কোর-ব্যালেন্স কারেন্ট ট্রান্সফরমার বা অবশিষ্ট কারেন্ট ট্রান্সফরমার নামে পরিচিত, একটি বৈদ্যুতিক সার্কিটের মধ্যে বর্তমান ভারসাম্যহীনতা সনাক্ত করার জন্য ডিজাইন করা হয়েছে। এর প্রাথমিক প্রয়োগ হল পৃথিবীর ত্রুটি, নিরোধক সমস্যা, বা ফুটো পথের সাথে যুক্ত অবশিষ্ট কারেন্ট সনাক্ত করা।
অপারেটিং ধারণা একটি প্রচলিত ফেজ বর্তমান ট্রান্সফরমার থেকে ভিন্ন। শুধুমাত্র একটি পরিবাহী পরিমাপ করার পরিবর্তে, সুরক্ষিত সার্কিটের অন্তর্গত কন্ডাক্টরগুলি চৌম্বকীয় কোরের মধ্য দিয়ে যায়। যখন কন্ডাক্টরের মধ্য দিয়ে প্রবাহিত স্রোতগুলি ভারসাম্যপূর্ণ হয়, তখন তাদের চৌম্বকীয় প্রভাবগুলি মূলত একে অপরকে বাতিল করে। যখন একটি ত্রুটির কারণে একটি অনিচ্ছাকৃত পথের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়, তখন একটি অবশিষ্ট চৌম্বক ক্ষেত্র মূলে বিকশিত হয় এবং সেকেন্ডারি উইন্ডিং একটি অনুরূপ সংকেত তৈরি করে।
এই অপারেটিং নীতিটি ট্রান্সফরমারকে সুরক্ষা রিলে এবং অন্যান্য পর্যবেক্ষণ সরঞ্জামগুলির সাথে একসাথে কাজ করতে দেয়। বৈদ্যুতিক প্রকৌশলী এবং সিস্টেম ইন্টিগ্রেটরদের জন্য, ডিভাইসটি তাই সামগ্রিক আর্থ ফল্ট সুরক্ষা প্রকল্পের মধ্যে একটি গুরুত্বপূর্ণ সেন্সিং উপাদান হিসাবে কাজ করে।
কার্য নীতি কির্চফের বর্তমান আইনের সাথে ঘনিষ্ঠভাবে সম্পর্কিত। একটি সুষম তিন-ফেজ সার্কিটে, ফেজ স্রোতের ভেক্টর যোগ তাত্ত্বিকভাবে শূন্য:
Ia + Ib + Ic = 0
ফলস্বরূপ, কোরের ভিতরে উত্পন্ন চৌম্বকীয় প্রবাহ ন্যূনতম হয় এবং গৌণ আউটপুট খুব ছোট থাকে।
যখন একটি আর্থ ফল্ট ঘটে, তখন কারেন্টের একটি অংশ একটি অপ্রত্যাশিত পথ দিয়ে অভিপ্রেত সার্কিট ছেড়ে যায়। বর্তমান ভারসাম্য তাই বিরক্ত হয়:
Ia + Ib + Ic ≠ 0
ফলে অবশিষ্ট কারেন্ট মূলে চৌম্বকীয় প্রবাহ সৃষ্টি করে। সেকেন্ডারি উইন্ডিং তারপরে একটি বৈদ্যুতিক সংকেত তৈরি করে যা একটি সুরক্ষা রিলে দ্বারা সনাক্ত করা যেতে পারে।
একটি সাধারণ সুরক্ষা ক্রম নিম্নরূপ সংক্ষিপ্ত করা যেতে পারে:
এই প্রক্রিয়াটি শুধুমাত্র পৃথক ফেজ বর্তমান ট্রান্সফরমার থেকে পরিমাপের উপর নির্ভর না করে একটি সুরক্ষা ব্যবস্থাকে অস্বাভাবিক অবশিষ্ট কারেন্ট সনাক্ত করতে দেয়।
শিল্প বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য, যান্ত্রিক নির্মাণ এবং ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা সমানভাবে গুরুত্বপূর্ণ। আনকিয়াং পাওয়ারের এলএক্সকে সিরিজ ইপোক্সি রেজিন ভ্যাকুয়াম কাস্টিং সহ একটি স্প্লিট-কোর ডিজাইন ব্যবহার করে, ট্রান্সফরমারকে কেবল অপসারণের প্রয়োজন ছাড়াই বিদ্যমান প্রাথমিক তারের চারপাশে ইনস্টল করার অনুমতি দেয়। এটি রেট্রোফিট এবং রক্ষণাবেক্ষণ প্রকল্পগুলির জন্য বিশেষভাবে মূল্যবান হতে পারে যেখানে ডাউনটাইম হ্রাস করা একটি অগ্রাধিকার।
এই ধরনের ট্রান্সফরমার মূল্যায়ন করার সময় বেশ কয়েকটি বৈশিষ্ট্য বিবেচনা করা উচিত:
প্রাথমিক সার্কিটের ব্যাপক পরিবর্তন ছাড়াই বিদ্যমান বৈদ্যুতিক অবকাঠামো আপগ্রেড করার সময় এই বৈশিষ্ট্যগুলি স্প্লিট-কোর ডিজাইনগুলিকে বিশেষভাবে ব্যবহারিক করে তোলে।
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমারকে বিস্তৃত পাওয়ার ডিস্ট্রিবিউশন এবং সুরক্ষা সিস্টেমে একত্রিত করা যেতে পারে। এর প্রাথমিক ভূমিকা হল সুরক্ষা বা পর্যবেক্ষণ সরঞ্জামগুলিতে অবশিষ্ট-বর্তমান তথ্য সরবরাহ করা।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
উদাহরণস্বরূপ, একটি ডিস্ট্রিবিউশন ক্যাবিনেটে, ট্রান্সফরমার একটি ডাউনস্ট্রিম সার্কিট খাওয়ানো কন্ডাক্টরগুলিকে নিরীক্ষণ করতে পারে। যদি নিরোধক অবনতির কারণে কারেন্ট পৃথিবীর দিকে প্রবাহিত হয়, ফলে অবশিষ্ট কারেন্ট সনাক্ত করা যায় এবং একটি সুরক্ষা রিলেতে প্রেরণ করা যেতে পারে। রিলে তখন নির্ধারণ করতে পারে যে পরিমাপ করা অবস্থার জন্য সার্কিট বাধা প্রয়োজন কিনা।
এই পদ্ধতিটি মূল্যবান কারণ অস্বাভাবিক বর্তমান অবস্থার প্রাথমিক সনাক্তকরণ সরঞ্জামের ক্ষতি, বর্ধিত ডাউনটাইম এবং বৈদ্যুতিক নিরাপত্তার ঘটনাগুলির ঝুঁকি কমাতে সাহায্য করতে পারে।
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার বেছে নেওয়া শুধুমাত্র অ্যাপারচার আকারের উপর ভিত্তি করে করা উচিত নয়। ইঞ্জিনিয়ারদের বৈদ্যুতিক সিস্টেম, ইনস্টলেশন পরিবেশ, সুরক্ষা রিলে এবং যান্ত্রিক ব্যবস্থা একসাথে মূল্যায়ন করা উচিত।
| নির্বাচন ফ্যাক্টর | কি বিবেচনা | কেন এটা ব্যাপার |
|---|---|---|
| কোর অ্যাপারচার | তারের বা কন্ডাকটর বিন্যাসের সাথে অভ্যন্তরীণ ব্যাস মেলান | ব্যবহারিক ইনস্টলেশন এবং পর্যাপ্ত ক্লিয়ারেন্স নিশ্চিত করে |
| সিস্টেম ভোল্টেজ | বৈদ্যুতিক সিস্টেমের সাথে সামঞ্জস্য নিশ্চিত করুন | উপযুক্ত নিরোধক এবং নিরাপদ অপারেশন সমর্থন করে |
| অবশিষ্ট স্রোত | প্রত্যাশিত সনাক্তকরণ পরিসীমা নির্ধারণ করুন | উপযুক্ত সুরক্ষা সংবেদনশীলতা নিশ্চিত করতে সাহায্য করে |
| রিলে সামঞ্জস্য | সেকেন্ডারি আউটপুট এবং রিলে প্রয়োজনীয়তা পরীক্ষা করুন | সুরক্ষা ব্যবস্থা সঠিকভাবে সংকেত ব্যাখ্যা করতে পারে তা নিশ্চিত করে |
| ইনস্টলেশন পদ্ধতি | সলিড-কোর বা স্প্লিট-কোর নির্মাণ বিবেচনা করুন | স্প্লিট-কোর মডেলগুলি রেট্রোফিট অ্যাপ্লিকেশনের জন্য সুবিধাজনক |
| পরিবেশগত অবস্থা | তাপমাত্রা, দূষণের স্তর, আর্দ্রতা এবং ইনস্টলেশনের অবস্থান | নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন সমর্থন করে |
রেট্রোফিট অ্যাপ্লিকেশনের জন্য, একটি স্প্লিট-কোর ট্রান্সফরমার একটি উল্লেখযোগ্য ব্যবহারিক সুবিধা প্রদান করতে পারে কারণ প্রযুক্তিবিদরা সাধারণত প্রাথমিক সার্কিটটিকে সম্পূর্ণভাবে ভেঙে ফেলার পরিবর্তে একটি বিদ্যমান তারের ব্যবস্থার চারপাশে এটি ইনস্টল করতে পারেন।
নির্ভরযোগ্য অবশিষ্ট-বর্তমান পরিমাপের জন্য সঠিক ইনস্টলেশন অপরিহার্য। ট্রান্সফরমার অ্যাপারচারের মাধ্যমে কন্ডাক্টর রাউটিং করা উচিত সুরক্ষা নকশা অনুসরণ করা যাতে ট্রান্সফরমার সুরক্ষিত সার্কিটের সম্পূর্ণ বর্তমান সম্পর্ক পরিমাপ করে।
ইনস্টলেশনের আগে, ইঞ্জিনিয়ারদের যাচাই করা উচিত:
উল্লেখিত LXK সিরিজের জন্য, উল্লিখিত স্বাভাবিক অপারেটিং অবস্থার মধ্যে রয়েছে ইনডোর ইনস্টলেশন, পরিবেষ্টিত তাপমাত্রা পরিসীমা -5°C থেকে 40°C, এবং অ-ক্ষয়কারী, কম-দূষণের পরিবেশ। প্রকৌশলীদের সর্বদা ইনস্টলেশনের আগে নির্বাচিত পণ্যের প্রযুক্তিগত ডকুমেন্টেশনের বিরুদ্ধে প্রকৃত প্রকল্পের শর্তগুলি নিশ্চিত করা উচিত।

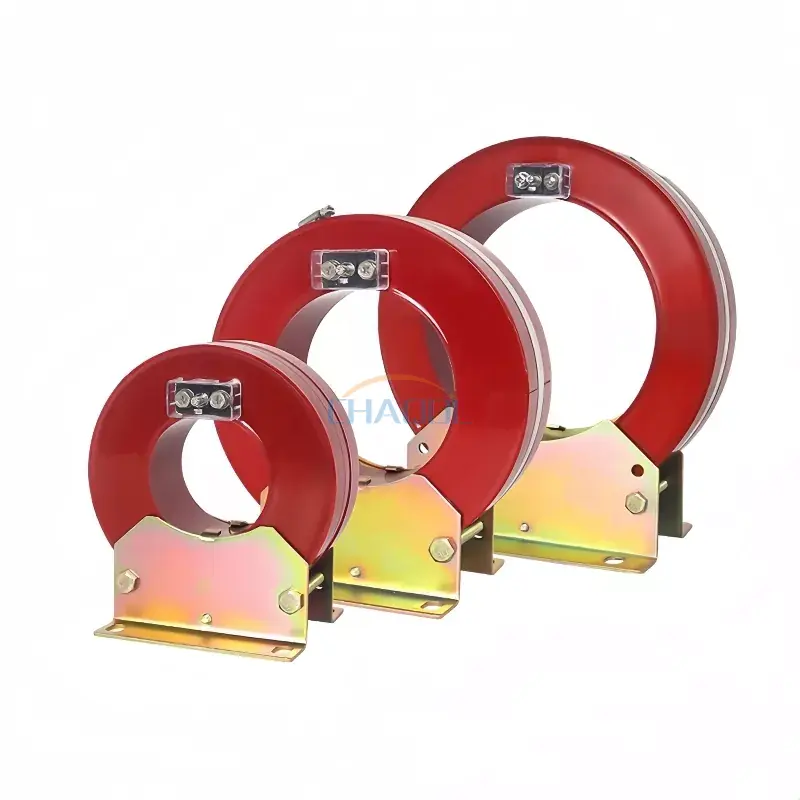

আনকিয়াং পাওয়ারের এলএক্সকে সিরিজ বিভিন্ন প্রাথমিক তারের ব্যবস্থার জন্য একাধিক অ্যাপারচার বিকল্প সরবরাহ করে। উপলব্ধ মাত্রাগুলি আনুমানিক 80 মিমি থেকে 300 মিমি পর্যন্ত, বিদ্যমান বিতরণ সরঞ্জামগুলিতে ট্রান্সফরমারকে একীভূত করার সময় ইঞ্জিনিয়ারদের নমনীয়তা দেয়।
| মডেল | অ্যাপারচার ডি | মাত্রা ই | মাত্রা এল | মাত্রা L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 মিমি | 130 মিমি | 123 মিমি |
| LXK-100 | Φ100 | 58 মিমি | 130 মিমি | 122 মিমি |
| LXK-120 | Φ120 | 57 মিমি | 130 মিমি | 120 মিমি |
| LXK-150 | Φ150 | 58 মিমি | 190 মিমি | 123 মিমি |
| LXK-180 | Φ180 | 58 মিমি | 190 মিমি | 125 মিমি |
| LXK-200 | Φ200 | 60 মিমি | 280 মিমি | 129 মিমি |
| LXK-240 | Φ240 | 80 মিমি | 280 মিমি | 167 মিমি |
| LXK-260 | Φ260 | 55 মিমি | 280 মিমি | 120 মিমি |
| LXK-300 | Φ300 | 80 মিমি | 280 মিমি | 170 মিমি |
বিস্তারিত পণ্য তথ্যের জন্য, প্রকৌশলী পর্যালোচনা করতে পারেনজিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার পণ্য পৃষ্ঠাএবং ইনস্টলেশনের শারীরিক প্রয়োজনীয়তার সাথে উপলব্ধ অ্যাপারচারের আকারের তুলনা করুন।
এর প্রাথমিক উদ্দেশ্য হল পৃথিবীর ত্রুটি এবং কারেন্ট লিকেজের সাথে যুক্ত অবশিষ্ট বা শূন্য-ক্রম কারেন্ট সনাক্ত করা। আউটপুট নিরীক্ষণ এবং ত্রুটি বিচ্ছিন্নতা জন্য একটি সুরক্ষা রিলে সংযুক্ত করা যেতে পারে.
হ্যাঁ। একটি স্প্লিট-কোর নির্মাণ বিশেষভাবে রেট্রোফিট এবং রক্ষণাবেক্ষণ অ্যাপ্লিকেশনের জন্য সুবিধাজনক কারণ প্রাথমিক তারের সংযোগ বিচ্ছিন্ন করার প্রয়োজন ছাড়াই বিদ্যমান তারের চারপাশে ট্রান্সফরমারকে একত্রিত করা যেতে পারে।
একটি প্রচলিত কারেন্ট ট্রান্সফরমার সাধারণত একটি পৃথক কন্ডাক্টরে কারেন্ট পরিমাপ করে, যখন একটি শূন্য-সিকোয়েন্স ট্রান্সফরমার তার মূলের মধ্য দিয়ে যাওয়া কন্ডাক্টরগুলির ভেক্টর সম্পর্কের ফলে অবশিষ্ট কারেন্ট সনাক্ত করে।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বিতরণ ক্যাবিনেট, সাবস্টেশন, রিং প্রধান ইউনিট, ট্রান্সফরমার সুরক্ষা ব্যবস্থা, সুইচগিয়ার অ্যাসেম্বলি এবং সার্কিট ব্রেকার সুরক্ষা প্যানেল।
গুরুত্বপূর্ণ কারণগুলির মধ্যে রয়েছে মূল অ্যাপারচার, বৈদ্যুতিক সিস্টেমের প্রয়োজনীয়তা, প্রত্যাশিত অবশিষ্ট বর্তমান, সেকেন্ডারি আউটপুট, রিলে সামঞ্জস্য, নিরোধক প্রয়োজনীয়তা, ইনস্টলেশন পদ্ধতি এবং পরিবেশগত অবস্থা।
একটি জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার আধুনিক আর্থ ফল্ট সনাক্তকরণ এবং বৈদ্যুতিক সুরক্ষা ব্যবস্থার জন্য একটি গুরুত্বপূর্ণ সেন্সিং উপাদান। স্বাভাবিক বর্তমান ভারসাম্য বিঘ্নিত হলে তৈরি অবশিষ্ট কারেন্ট নিরীক্ষণ করে, এটি অস্বাভাবিক অপারেটিং অবস্থা সনাক্ত করার জন্য মূল্যবান তথ্য সহ সুরক্ষা রিলে প্রদান করে। স্প্লিট-কোর নির্মাণ ইনস্টলেশনের নমনীয়তাকে আরও উন্নত করে, বিশেষ করে রেট্রোফিট এবং রক্ষণাবেক্ষণ প্রকল্পগুলিতে।
নির্ভরযোগ্য অবশিষ্ট-বর্তমান সনাক্তকরণের প্রয়োজন এমন প্রকল্পগুলির জন্য, আনকিয়াং পাওয়ার একাধিক অ্যাপারচার আকার, ইপোক্সি রেজিন ভ্যাকুয়াম কাস্টিং, কোল্ড-রোল্ড সিলিকন স্টিল কোর এবং অক্সিজেন-মুক্ত কপার উইন্ডিং সহ LXK সিরিজ সমাধান সরবরাহ করে। আপনি যদি একটি ডিস্ট্রিবিউশন নেটওয়ার্ক, সুইচগিয়ার সমাবেশ বা সুরক্ষা ব্যবস্থার জন্য উপযুক্ত ট্রান্সফরমার নির্বাচন করেন,আমাদের সাথে যোগাযোগ করুনআপনার প্রযুক্তিগত প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং আপনার অ্যাপ্লিকেশনের জন্য একটি উপযুক্ত জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার সমাধান খুঁজে বের করুন।
