GW5 সিরিজ40.5KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচAC 50Hz অবস্থার অধীনে কাজ করা মাঝারি এবং উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে। এটি লোড কারেন্ট ছাড়াই ভোল্টেজের অধীনে সার্কিটগুলিকে নিরাপদে বিচ্ছিন্ন করতে সাবস্টেশন এবং পাওয়ার স্টেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। কাঠামোটি একটি ডবল-কলামের অনুভূমিক ভি-টাইপ খোলার প্রক্রিয়া গ্রহণ করে, যা স্থিতিশীল বৈদ্যুতিক ছাড়পত্র এবং কঠোর বহিরঙ্গন পরিবেশে শক্তিশালী যান্ত্রিক নির্ভরযোগ্যতা নিশ্চিত করে।
ঐতিহ্যগত বিচ্ছিন্ন সুইচ সঙ্গে তুলনা, এই40.5KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচউন্নত বায়ু প্রতিরোধ, উন্নত দূষণ বিরোধী কর্মক্ষমতা, এবং আরও স্থিতিশীল যোগাযোগ ব্যবস্থা প্রদান করে, এটি উপকূলীয়, মরুভূমি এবং উচ্চ-আদ্রতা অঞ্চলে দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত করে তোলে।
|
প্রকল্পের নাম |
পরামিতি মান |
||||||
|
রেটেড ভোল্টেজ |
40.5KV |
72.5KV |
126KV |
||||
|
রেট নিরোধক স্তর |
1-মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
95/115 কেভি |
140/160 কেভি |
230/245KV |
|||
|
বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে |
185/215 কেভি |
325/375 কেভি |
550/630 কেভি |
||||
|
রেটেড ফ্রিকোয়েন্সি |
50 Hz |
||||||
|
রেট করা বর্তমান |
630/1250A |
1600A |
2000A |
||||
|
রেট শর্ট সার্কিট সময়কাল |
4/2 সে |
||||||
|
রেট টার্মিনাল যান্ত্রিক লোড |
অনুভূমিক অনুদৈর্ঘ্য লোড |
750N |
1000N |
||||
|
অনুভূমিক পার্শ্বীয় লোড |
500N |
750N |
|||||
|
উল্লম্ব বল |
750N |
1000N |
|||||
|
ক্রিপেজ দূরত্ব |
1013/1256 মিমি |
1813/2248 মিমি |
|||||
|
যান্ত্রিক জীবন |
2000 বার |
||||||
|
ম্যানুয়ালি চালিত মেকানিজম |
CS17, CS17G |
||||||
|
মোটর চালিত অপারেটিং প্রক্রিয়া |
মডেল |
CJ5/CJ6 |
|||||
|
মোটর ভোল্টেজ |
AC220/380，DC220 |
||||||
|
সার্কিট ভোল্টেজ নিয়ন্ত্রণ করুন |
AC220, DC220 |
||||||
|
খোলার সময় (সার্কিট ব্রেকার) |
6±1 সেকেন্ড |
||||||
|
পণ্যের ওজন |
গ্রাউন্ডেড নয় |
360 কেজি |
500 কেজি |
800 কেজি |
|||
|
একক গ্রাউন্ডিং |
390 কেজি |
560 কেজি |
900 কেজি |
||||
|
ডাবল গ্রাউন্ডিং |
430 কেজি |
620 কেজি |
1000 কেজি |
||||

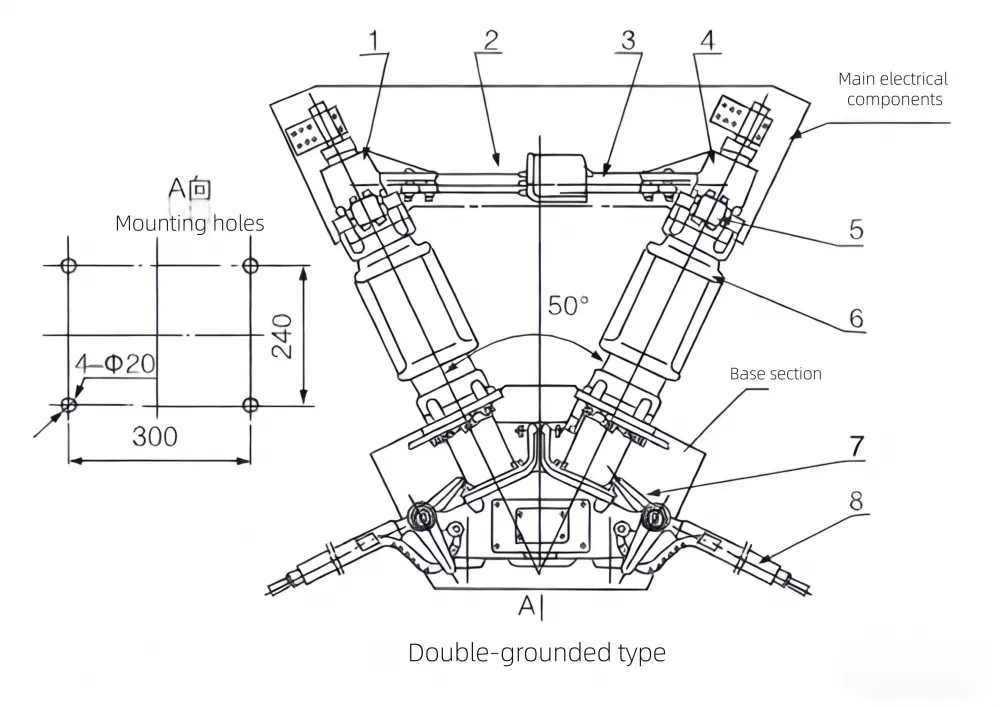

GW5-40.5KV আউটডোর ডিসকানেক্টিং সুইচ ডাইমেনশন ডায়াগ্রাম
1. টার্মিনাল ব্লক
2. প্রধান যোগাযোগ
3. প্রধান যোগাযোগের আঙুল
4. টার্মিনাল ব্লক
5. গ্রাউন্ডিং যোগাযোগ আঙুল
6. পোস্ট অন্তরক
7. সীমা প্লেট
8. গ্রাউন্ডিং সুইচ

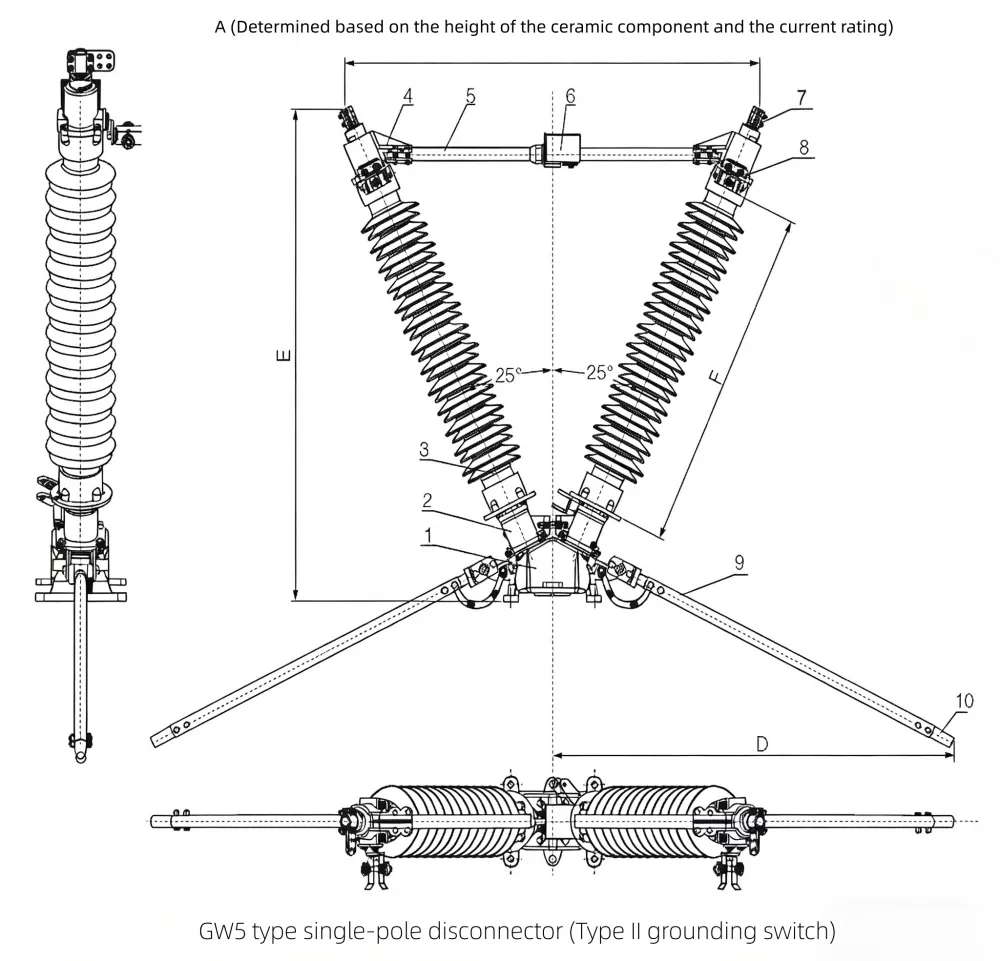

GW5-126 আউটডোর ডিসকানেক্ট সুইচ ডাইমেনশন ডায়াগ্রাম
1. ভিত্তি
2. সমর্থন
3. অন্তরক পোস্ট
4. টার্মিনাল ব্লক
5. বৃত্তাকার খাদ পরিবাহী রড
6. বর্গক্ষেত্র খাদ পরিবাহী রড
7. টার্মিনাল বাতা
8. গ্রাউন্ডিং সুইচ নিশ্চল যোগাযোগ
9. গ্রাউন্ডিং সুইচ অ্যালুমিনিয়াম টিউব
10. গ্রাউন্ডিং সুইচ যোগাযোগ
| মূল্যায়ন আইটেম | আমাদের GW5 40.5KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচ | প্রচলিত প্রতিযোগী মডেল |
| কাঠামোগত স্থিতিশীলতা | ডাবল-কলাম V-টাইপ চাঙ্গা নকশা উচ্চ বায়ু প্রতিরোধের সঙ্গে | একক-কলাম গঠন, নিম্ন যান্ত্রিক স্থায়িত্ব |
| যোগাযোগ কর্মক্ষমতা | সিলভার-ধাতুপট্টাবৃত যোগাযোগের আঙ্গুল, অপ্টিমাইজ করা চাপ বিতরণ | স্ট্যান্ডার্ড তামা পরিচিতি, দ্রুত পরিধান |
| বহিরঙ্গন স্থায়িত্ব | বিরোধী জারা আবরণ + চাঙ্গা অন্তরক সিস্টেম | মৌলিক আবরণ, সীমিত উপকূলীয় কর্মক্ষমতা |
| অপারেশন নমনীয়তা | ইন্টারলক সুরক্ষা সহ ম্যানুয়াল + মোটর চালিত অপারেশন সমর্থন করে | বেশিরভাগ ক্ষেত্রে শুধুমাত্র ম্যানুয়াল অপারেশন |
| রক্ষণাবেক্ষণ খরচ | দীর্ঘ যান্ত্রিক জীবনের কারণে কম (2000 চক্র) | উচ্চ রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি |
দ40.5KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচব্যাপকভাবে প্রয়োগ করা হয়:
এর শক্তিশালী যান্ত্রিক নকশা এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা সহ, এই সংযোগ বিচ্ছিন্নকারী অপারেটরদের জন্য একটি নির্ভরযোগ্য পছন্দ যার জন্য বহিরঙ্গন পরিবেশে দীর্ঘমেয়াদী নিরাপত্তা এবং অপারেশনাল দক্ষতা প্রয়োজন।
