দআউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ40.5kV থেকে 220kV পর্যন্ত বহিরঙ্গন এসি পাওয়ার সিস্টেমে নির্ভরযোগ্য সার্কিট আইসোলেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি সাবস্টেশন, ট্রান্সমিশন লাইন এবং গ্রিড স্যুইচিং স্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয় যেখানে উচ্চ-ভোল্টেজ পরিস্থিতিতে দৃশ্যমান বিচ্ছিন্নতা এবং যান্ত্রিক নিরাপত্তা প্রয়োজন।
এই GW4 সিরিজটি একটি শক্তিশালী ওপেন-এয়ার কাঠামোর সাথে ডিজাইন করা হয়েছে, যা ভারী বৃষ্টি, বরফ, বাতাসের বোঝা এবং দূষণের পরিবেশের মতো কঠোর আবহাওয়ায় স্থিতিশীল অপারেশন নিশ্চিত করে। এটি ম্যানুয়াল এবং মোটর চালিত অপারেশন মোড উভয় সমর্থন করে, বিভিন্ন গ্রিড অটোমেশন স্তরের জন্য নমনীয়তা প্রদান করে।
সুইচটি চীনামাটির বাসন পোস্ট ইনসুলেটর, পরিবাহী টিউব এবং একটি উচ্চ-শক্তির গ্যালভানাইজড ইস্পাত বেস ফ্রেম সহ একটি অনুভূমিক ঘূর্ণমান ব্লেড কাঠামো গ্রহণ করে। যান্ত্রিক সংযোগ ব্যবস্থা সুইচিংয়ের সময় মিসলাইনমেন্ট ঝুঁকি হ্রাস করে সুসংগত তিন-ফেজ অপারেশন নিশ্চিত করে।
ঐতিহ্যগত বিচ্ছিন্ন সঙ্গে তুলনা, এইআউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচযোগাযোগের চাপের অভিন্নতা উন্নত করে এবং পরিবাহী জয়েন্টগুলিতে অক্সিডেশন হ্রাস করে, দীর্ঘমেয়াদী বহিরঙ্গন অ্যাপ্লিকেশনগুলিতে পরিষেবা জীবন উল্লেখযোগ্যভাবে প্রসারিত করে।
|
প্রকল্পের নাম |
পরামিতি মান |
||||||
|
রেটেড ভোল্টেজ |
40.5KV |
72.5KV |
126KV |
||||
|
রেট নিরোধক স্তর |
1-মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
95/115 কেভি |
140/160 কেভি |
230/245KV |
|||
|
বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে |
185/215 কেভি |
325/375 কেভি |
550/630 কেভি |
||||
|
রেটেড ফ্রিকোয়েন্সি |
50 Hz |
||||||
|
রেট করা বর্তমান |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
রেট স্বল্প সময়ের বর্তমান সহ্য করা |
16/20/31.5kA |
31.5/40kA |
50kA |
||||
|
রেটেড পিক বর্তমান সহ্য করে |
40/50/63kA |
80/100kA |
125kA |
||||
|
রেট শর্ট সার্কিট সময়কাল |
4/2 সে |
||||||
|
রেট টার্মিনাল যান্ত্রিক লোড |
অনুভূমিক অনুদৈর্ঘ্য লোড |
750N |
1000N |
||||
|
অনুভূমিক পার্শ্বীয় লোড |
500N |
750N |
|||||
|
উল্লম্ব বল |
750N |
1000N |
|||||
|
যান্ত্রিক জীবন |
2000 বার |
||||||
|
ম্যানুয়ালি চালিত মেকানিজম |
গ্রাউন্ডিং ছাড়াই |
CS11(F) |
|||||
|
একক গ্রাউন্ডিং |
CS 8-6D(F) |
||||||
|
ডাবল গ্রাউন্ডিং |
প্রধান কর্তনকারী CS14G, গ্রাউন্ড কাটার CS11 |
||||||
|
সার্কিট ভোল্টেজ নিয়ন্ত্রণ করুন |
AC 220/380, DC 220 |
||||||
|
মোটর চালিত অপারেটিং প্রক্রিয়া |
মডেল |
CJ5/CJ6 |
|||||
|
মোটর ভোল্টেজ |
AC220/380，DC220 |
||||||
|
সার্কিট ভোল্টেজ নিয়ন্ত্রণ করুন |
AC220, DC220 |
||||||
|
খোলার সময় (সার্কিট ব্রেকার) |
6±1 সেকেন্ড |
||||||
|
পণ্যের ওজন |
গ্রাউন্ডেড নয় |
360 কেজি |
500 কেজি |
700 কেজি |
|||
|
একক গ্রাউন্ডিং |
410 কেজি |
600 কেজি |
800 কেজি |
||||
|
ডাবল গ্রাউন্ডিং |
460 কেজি |
700 কেজি |
900 কেজি |
||||

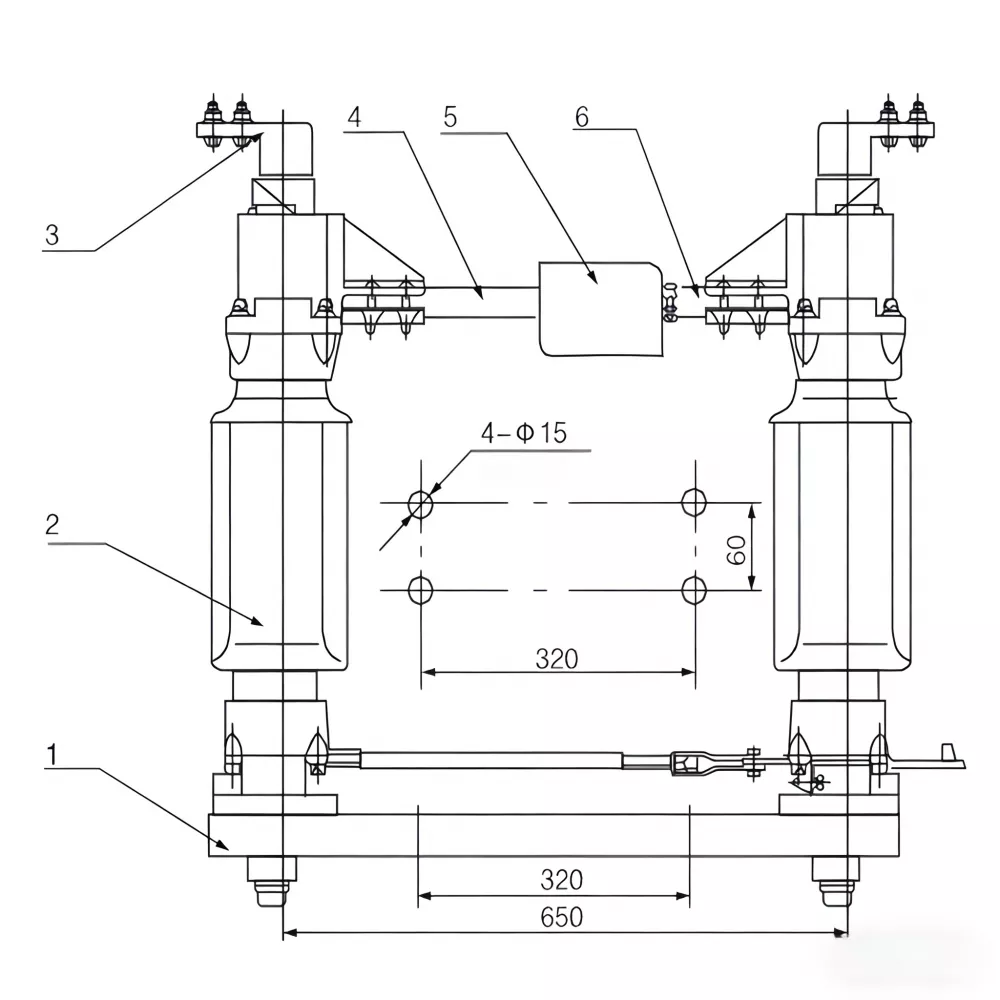

GW4 সিরিজের কাঠামোগত ওভারভিউ
1. ভিত্তি
2. সাপোর্ট অন্তরক
3. তারের টার্মিনাল
4. স্থির পরিবাহী নল
5. বর্গক্ষেত্র জল আবরণ
6. চলমান পরিবাহী নল

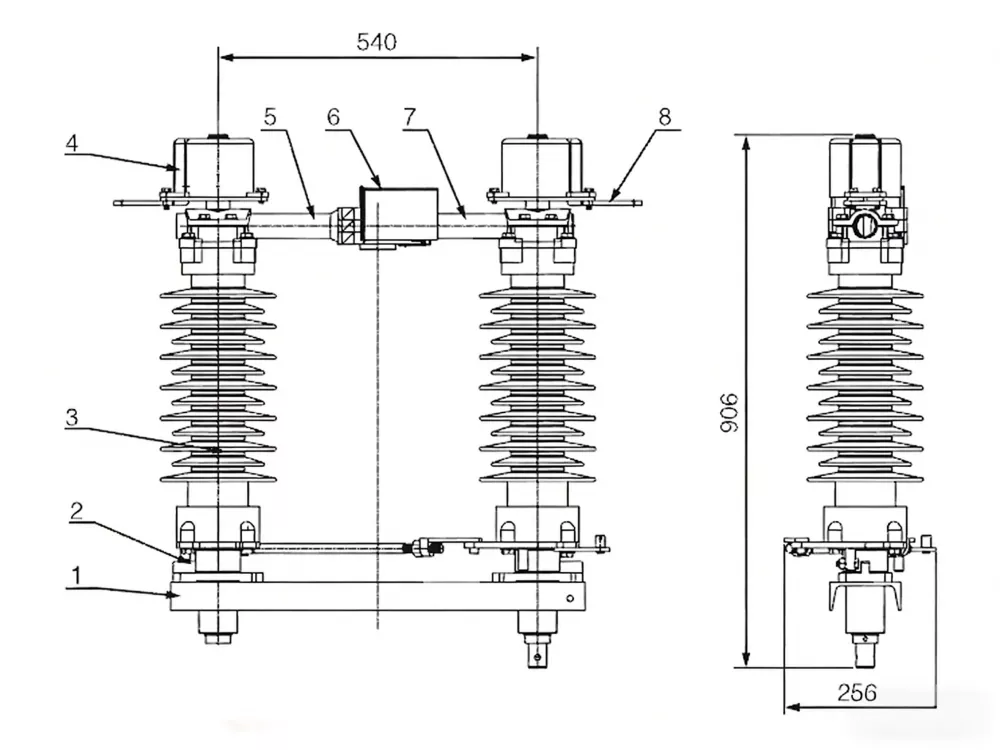

একক মেরু কনফিগারেশন
1. চ্যানেল ইস্পাত বন্ধনী
2. সমর্থন বেস
3. অন্তরক পোস্ট
4. ডান আউটলেট টার্মিনাল
5. নলাকার শেষ পরিবাহী রড
6. রেইন কভার
7. যোগাযোগ পরিবাহী রড
8. বাম আউটলেট টার্মিনাল

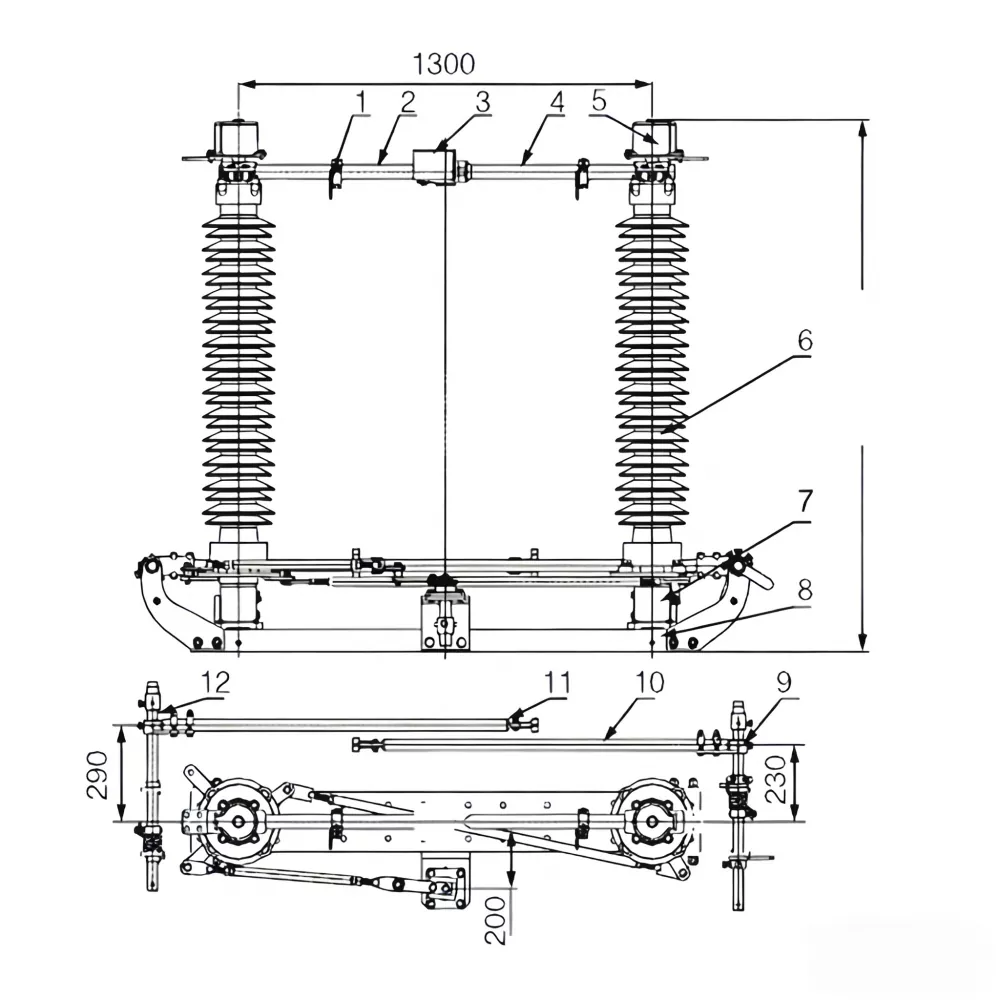

126kV উচ্চ ভোল্টেজ কাঠামো
1. গ্রাউন্ডিং সুইচ নির্দিষ্ট যোগাযোগ
2. যোগাযোগ গাইড রড
3. স্টেইনলেস স্টীল বৃষ্টি কভার
4. নলাকার পরিবাহী রড
5. নমনীয় সংযোগ টার্মিনাল ব্লক
6. অন্তরক সমর্থন
7. ভারবহন হাউজিং
8. বেস ফ্রেম মাউন্ট
9. ডান গ্রাউন্ডিং সুইচ সমাবেশ
10. গ্রাউন্ডিং সুইচ ইস্পাত পাইপ
11. গ্রাউন্ডিং সুইচ চলন্ত যোগাযোগ
12. বাম গ্রাউন্ডিং সুইচ সমাবেশ
| তুলনা আইটেম | GW4 সিরিজ আউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ | প্রচলিত বাজার পণ্য |
| কাঠামোগত স্থিতিশীলতা | সিঙ্ক্রোনাইজড তিন-ফেজ লিঙ্কেজ সহ চাঙ্গা ইস্পাত বেস | উচ্চতর মিসলাইনমেন্ট ঝুঁকি সহ স্বাধীন ফেজ অপারেশন |
| যোগাযোগ কর্মক্ষমতা | কম অক্সিডেশন প্রতিরোধের সঙ্গে অপ্টিমাইজ করা পরিবাহী নল | স্ট্যান্ডার্ড কপার যোগাযোগ দীর্ঘমেয়াদী পরিধান প্রবণ |
| আবহাওয়া প্রতিরোধ | বৃষ্টি, বরফ, বাতাস এবং দূষণ পরিবেশের জন্য ডিজাইন করা হয়েছে | কঠোর বহিরঙ্গন অবস্থার বিরুদ্ধে সীমিত সুরক্ষা |
| অপারেশন মোড | ম্যানুয়াল এবং মোটর চালিত অপারেশন সমর্থন করে | বেশিরভাগই ম্যানুয়াল-শুধুমাত্র সিস্টেম |
| রক্ষণাবেক্ষণের প্রয়োজনীয়তা | দীর্ঘ পরিদর্শন ব্যবধান সঙ্গে কম রক্ষণাবেক্ষণ | ঘন ঘন রক্ষণাবেক্ষণ প্রয়োজন |
আউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ব্যাপকভাবে ব্যবহৃত হয়:
মসৃণ যান্ত্রিক ক্রিয়াকলাপ নিশ্চিত করার জন্য ঘূর্ণায়মান শ্যাফ্ট এবং ইনসুলেটর সমর্থন কাঠামোর সঠিক প্রান্তিককরণ গুরুত্বপূর্ণ। বেস ফ্রেমটি অবশ্যই নিরাপদে গ্রাউন্ডেড হতে হবে এবং লোড-মুক্ত অবস্থার অধীনে নিরাপদ সুইচিং কার্যকারিতা নিশ্চিত করতে শক্তিকরণের আগে অপারেটিং প্রক্রিয়াটি পরীক্ষা করা উচিত।
প্রশ্ন 1: এই আউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটির প্রধান কাজ কী?
এটি নিরাপদ রক্ষণাবেক্ষণ এবং সিস্টেম অপারেশন নিশ্চিত করতে উচ্চ-ভোল্টেজ সার্কিটগুলির দৃশ্যমান বিচ্ছিন্নতা প্রদান করে।
প্রশ্ন 2: এই সুইচটি কি ভারী বহিরঙ্গন আবহাওয়ার পরিস্থিতিতে কাজ করতে পারে?
হ্যাঁ, এটি দূষণ, বৃষ্টি, বরফ এবং বায়ু লোড অবস্থা সহ চরম বহিরঙ্গন পরিবেশের জন্য ডিজাইন করা হয়েছে।
প্রশ্ন 3: কী GW4 সিরিজকে স্ট্যান্ডার্ড আইসোলেটর থেকে আলাদা করে?
এটি প্রচলিত মডেলের তুলনায় উন্নত যান্ত্রিক সিঙ্ক্রোনাইজেশন, শক্তিশালী জারা প্রতিরোধ ক্ষমতা এবং দীর্ঘ কর্মক্ষম জীবন প্রদান করে।
প্রশ্ন 4: মোটর চালিত অপারেশন উপলব্ধ?
হ্যাঁ, ম্যানুয়াল এবং মোটর-চালিত প্রক্রিয়া উভয়ই প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে কনফিগার করা যেতে পারে।
প্রশ্ন 5: কোন শিল্প সাধারণত এই সরঞ্জাম ব্যবহার করে?
এটি পাওয়ার ট্রান্সমিশন, সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি সিস্টেম এবং ভারী শিল্প বৈদ্যুতিক নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
