কিভাবে একটি 12KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচ পাওয়ার ডিস্ট্রিবিউশন নিরাপত্তা এবং রক্ষণাবেক্ষণ দক্ষতা উন্নত করতে পারে

একজন পেশাদার বৈদ্যুতিক সরঞ্জাম সরবরাহকারী হিসাবে,আনকিয়াং পাওয়ারপ্রদান করে12KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচমিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য যার জন্য নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা, নিরাপদ রক্ষণাবেক্ষণ অ্যাক্সেস এবং নির্ভরযোগ্য আউটডোর অপারেশন প্রয়োজন। এর কাজের নীতি, প্রযুক্তিগত বৈশিষ্ট্য এবং প্রয়োগের প্রয়োজনীয়তা বোঝা প্রকৌশলী এবং সংগ্রহকারী দলগুলিকে তাদের পাওয়ার প্রকল্পগুলির জন্য সঠিক সরঞ্জাম নির্বাচন করতে সহায়তা করে।

একটি 12KV আউটডোর ডিসকানেক্টিং সুইচ মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে একটি অপরিহার্য উপাদান। নো-লোড অবস্থার অধীনে বৈদ্যুতিক সার্কিটগুলিকে বিচ্ছিন্ন করার জন্য প্রাথমিকভাবে ডিজাইন করা হয়েছে, এটি একটি দৃশ্যমান বিচ্ছেদ বিন্দু প্রদান করে যা রক্ষণাবেক্ষণ কর্মীদের নেটওয়ার্কের একটি বিচ্ছিন্ন অংশ সনাক্ত করতে সহায়তা করে। আনকিয়াং পাওয়ার দ্বারা অফার করা GW9-12 মডেলটিতে একটি একক-মেরু কাঠামো, একটি পরিবাহী ব্লেড প্রক্রিয়া এবং ব্যবহারিক বহিরঙ্গন অ্যাপ্লিকেশনের জন্য একটি স্ব-লকিং নকশা রয়েছে। এই নিবন্ধটি ব্যাখ্যা করে যে সুইচটি কীভাবে কাজ করে, এটি কোথায় ব্যবহার করা হয়, সংগ্রহের সময় কোন প্রযুক্তিগত পরামিতিগুলি গুরুত্বপূর্ণ এবং কীভাবে সঠিক ইনস্টলেশন এবং রক্ষণাবেক্ষণ দীর্ঘমেয়াদী কার্যকরী নির্ভরযোগ্যতা সমর্থন করে।

সূচিপত্র

1. একটি 12KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচ কি?
2. কিভাবে সুইচ কাজ করে?
3. মূল বৈশিষ্ট্য এবং ইঞ্জিনিয়ারিং সুবিধা
4. পাওয়ার ডিস্ট্রিবিউশনে সাধারণ অ্যাপ্লিকেশন
5. মূল্যায়ন করার জন্য প্রযুক্তিগত পরামিতি
6. কীভাবে ডান সংযোগ বিচ্ছিন্ন সুইচটি নির্বাচন করবেন
7. ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
9. উপসংহার

একটি 12KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচ কি?

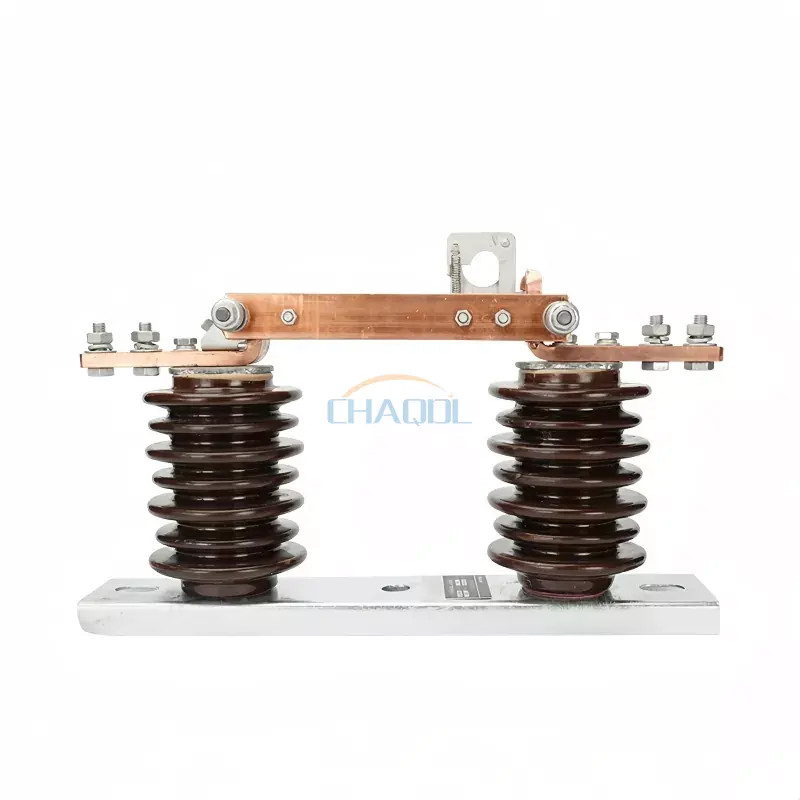

একটি 12KV আউটডোর ডিসকানেক্টিং সুইচ হল একটি উচ্চ-ভোল্টেজ আইসোলেশন ডিভাইস যা বহিরঙ্গন বৈদ্যুতিক নেটওয়ার্কগুলিতে ব্যবহৃত হয়। একটি সার্কিট বিভাগ পরিদর্শন, মেরামত, বা রক্ষণাবেক্ষণ করা আবশ্যক যখন এর প্রাথমিক উদ্দেশ্য একটি বিচ্ছিন্নতা ব্যবধান স্থাপন করা হয়। ডিভাইসটি সাধারণত ডিস্ট্রিবিউশন সিস্টেম, সাবস্টেশন এবং অন্যান্য মাঝারি-ভোল্টেজ বৈদ্যুতিক ইনস্টলেশনে ইনস্টল করা হয়।

আনকিয়াং পাওয়ারের GW9-12 মডেলটি তিন-ফেজ লাইন সিস্টেমে একক-ফেজ অপারেশনের জন্য ডিজাইন করা হয়েছে। এর অপারেটিং মেকানিজম অনুমোদিত কর্মীদের প্রস্তুতকারকের অপারেটিং নির্দেশাবলী এবং প্রযোজ্য বৈদ্যুতিক সুরক্ষা পদ্ধতির সাপেক্ষে একটি উপযুক্ত উত্তাপযুক্ত অপারেটিং হুক ব্যবহার করে সুইচটি খুলতে বা বন্ধ করতে দেয়।

একটি সার্কিট ব্রেকার থেকে ভিন্ন, একটি প্রচলিত সংযোগ বিচ্ছিন্ন সুইচ স্বাভাবিক লোড কারেন্ট বা শর্ট-সার্কিট কারেন্টকে বাধা দেওয়ার জন্য ডিজাইন করা হয়নি। তাই এটি উপযুক্ত সার্কিট ব্রেকার এবং অন্যান্য প্রতিরক্ষামূলক সরঞ্জামের সাথে সমন্বয় করা আবশ্যক। একটি নিরাপদ স্যুইচিং সিকোয়েন্স ডিজাইন করার সময় বা একটি নতুন পাওয়ার ডিস্ট্রিবিউশন প্রকল্পের জন্য সরঞ্জাম নির্দিষ্ট করার সময় এই পার্থক্যটি গুরুত্বপূর্ণ।

সরঞ্জাম বিকল্পগুলির একটি বিস্তৃত বোঝার জন্য, ক্রেতারা আনকিয়াং পাওয়ারের উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ পরিসীমা পর্যালোচনা করতে পারেন।

কিভাবে সুইচ কাজ করে?

একটি বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ অপারেটিং নীতি পরিবাহী পরিচিতি শারীরিক আন্দোলনের উপর ভিত্তি করে। যখন সুইচ বন্ধ থাকে, তখন এর পরিবাহী ব্লেডটি ইচ্ছাকৃত বৈদ্যুতিক সংযোগ স্থাপন করে। যখন সুইচটি অনুমোদিত নো-লোড অবস্থার অধীনে খোলা হয়, তখন ব্লেডটি নির্দিষ্ট পরিচিতি থেকে আলাদা হয়ে যায়, একটি দৃশ্যমান বিচ্ছিন্নতা ব্যবধান তৈরি করে।

GW9-12 ডিজাইন একটি স্থির অপারেটিং হুক এবং একটি স্ব-লকিং প্রক্রিয়া অন্তর্ভুক্ত করে। এই বৈশিষ্ট্যগুলি অপারেটরকে স্যুইচিং ক্রিয়া নিয়ন্ত্রণ করতে এবং সরঞ্জামগুলি সঠিকভাবে ইনস্টল করা এবং রক্ষণাবেক্ষণ করার সময় অনিচ্ছাকৃত আন্দোলনের সম্ভাবনা হ্রাস করতে সহায়তা করে।

বেসিক অপারেটিং সিকোয়েন্স

1. অপারেটিং শর্তাবলী নিশ্চিত করুন:অনুমোদিত কর্মীরা অনুমোদিত স্যুইচিং পদ্ধতি, সার্কিট স্থিতি এবং প্রযোজ্য নিরাপত্তা নিয়ন্ত্রণ যাচাই করে।
2. লোড কারেন্ট ব্যাহত করুন:সংযুক্ত সার্কিট ব্রেকার বা অন্য সঠিকভাবে রেটযুক্ত সুইচিং ডিভাইসটি সংযোগ বিচ্ছিন্ন সুইচটি চালিত হওয়ার আগে কারেন্টকে বাধা দিতে হবে।
3. সংযোগ বিচ্ছিন্ন সুইচ খুলুন:অপারেটর প্রস্তুতকারকের নির্দেশ অনুসারে পরিচিতিগুলিকে আলাদা করতে মনোনীত অপারেটিং প্রক্রিয়া ব্যবহার করে।
4. বিচ্ছিন্নতা যাচাই করুন:বিচ্ছিন্ন অবস্থা অবশ্যই নির্ধারিত পদ্ধতির মাধ্যমে নিশ্চিত করতে হবে। উপযুক্ত পরীক্ষা, গ্রাউন্ডিং এবং লকআউট ব্যবস্থা প্রয়োজনীয় হিসাবে প্রয়োগ করা হয়।
5. সঠিকভাবে পরিষেবা পুনরুদ্ধার করুন:রক্ষণাবেক্ষণ সম্পূর্ণ হওয়ার পরে এবং সমস্ত সুরক্ষা শর্ত সন্তুষ্ট হওয়ার পরে, সার্কিটটিকে পরিষেবাতে ফিরিয়ে দেওয়ার জন্য অনুমোদিত সুইচিং ক্রম অনুসরণ করা হয়।

প্রকৃত স্যুইচিং অপারেশন অনুমোদিত সিস্টেম অপারেটিং নির্দেশাবলী অনুসরণ করা আবশ্যক. শুধুমাত্র একটি দৃশ্যমান যোগাযোগের ফাঁক ভোল্টেজ যাচাইকরণ, প্রয়োজনে গ্রাউন্ডিং বা অন্যান্য বাধ্যতামূলক বৈদ্যুতিক নিরাপত্তা ব্যবস্থা প্রতিস্থাপন করে না।

মূল বৈশিষ্ট্য এবং ইঞ্জিনিয়ারিং সুবিধা

বহিরঙ্গন বৈদ্যুতিক সরঞ্জাম অবশ্যই যান্ত্রিক স্থিতিশীলতা এবং পরিবেশগত প্রতিরোধের সাথে নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতাকে একত্রিত করতে হবে। একটি 12KV বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ মূল্যায়ন করার সময় বেশ কয়েকটি নকশা বিবেচনা বিশেষভাবে গুরুত্বপূর্ণ।

1. একক-মেরু কনফিগারেশন

GW9-12 একটি একক-মেরু কনফিগারেশন ব্যবহার করে যা তিন-ফেজ বিতরণ সিস্টেমে পৃথক ফেজ ইনস্টলেশন সমর্থন করে। এই বিন্যাসটি ডিস্ট্রিবিউশন নেটওয়ার্ক লেআউটের জন্য উপযুক্ত হতে পারে যেখানে ইনস্টলেশন ডিজাইনে আলাদা ফেজ-মাউন্ট করা আইসোলেশন ডিভাইসের জন্য কল করা হয়।

2. দৃশ্যমান বিচ্ছিন্নতা

খোলা যোগাযোগ ব্যবস্থা পরিবাহী উপাদানগুলির মধ্যে বিচ্ছেদের একটি দৃশ্যমান ইঙ্গিত প্রদান করে। এটি কর্মীদের অনুমোদিত রক্ষণাবেক্ষণ পদ্ধতির সময় বিচ্ছিন্ন অবস্থান সনাক্ত করতে সহায়তা করে, যদিও আনুষ্ঠানিক যাচাইকরণ এবং নিরাপত্তা নিয়ন্ত্রণগুলি প্রয়োজনীয় থাকে।

3. স্ব-লকিং প্রক্রিয়া

একটি স্ব-লকিং প্রক্রিয়া ইচ্ছাকৃত যান্ত্রিক অবস্থান বজায় রাখতে সহায়তা করে এবং দুর্ঘটনাজনিত অপারেশনের ঝুঁকি হ্রাস করে। এর কার্যকারিতা সঠিক সমন্বয়, ইনস্টলেশন এবং নিয়মিত পরিদর্শনের উপর নির্ভর করে।

4. বহিরঙ্গন অন্তরণ নকশা

ইনসুলেটিং উপাদানগুলিকে অবশ্যই সিস্টেমের রেট করা ভোল্টেজ এবং ইনস্টলেশন সাইটে পরিবেশগত অবস্থার সাথে সম্পর্কিত বৈদ্যুতিক চাপ সহ্য করতে হবে। দূষণ, আর্দ্রতা, তাপমাত্রার পরিবর্তন এবং বাজ-সম্পর্কিত ওভারভোল্টেজ বিবেচনাগুলি সমস্ত সরঞ্জাম নির্বাচনের মধ্যে অন্তর্ভুক্ত করা উচিত।

5. ব্যবহারিক অপারেটিং পদ্ধতি

একটি উত্তাপ অপারেটিং হুক উপযুক্ত ইনস্টলেশনের জন্য একটি সরল অপারেটিং পদ্ধতি প্রদান করতে পারে। প্রকৃত অপারেটিং ব্যবস্থা, প্রয়োজনীয় ছাড়পত্র এবং অনুমোদিত পদ্ধতিগুলি অবশ্যই সরঞ্জামের ডকুমেন্টেশন এবং প্রযোজ্য বৈদ্যুতিক নিরাপত্তা মানগুলির বিরুদ্ধে নিশ্চিত হতে হবে।

• পরিকল্পিত রক্ষণাবেক্ষণের সময় বৈদ্যুতিক বিচ্ছিন্নতা সমর্থন করে।
• একটি পরিষ্কারভাবে শনাক্তযোগ্য খোলা-যোগাযোগ অবস্থান প্রদান করে।
• নিয়ন্ত্রিত সুইচিংয়ের জন্য ডিজাইন করা একটি যান্ত্রিক অপারেটিং ব্যবস্থা ব্যবহার করে।
• উপযুক্ত মাঝারি-ভোল্টেজ বিতরণ ইনস্টলেশনের মধ্যে একত্রিত করা যেতে পারে।
• সার্কিট ব্রেকার এবং বৃহত্তর সুরক্ষা ব্যবস্থার সাথে সমন্বয় প্রয়োজন।

পাওয়ার ডিস্ট্রিবিউশনে সাধারণ অ্যাপ্লিকেশন

একটি 12KV বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা হয় যেখানে উপযুক্তভাবে রেট দেওয়া মাঝারি-ভোল্টেজ সার্কিটের জন্য একটি বিচ্ছিন্নতা বিন্দুর প্রয়োজন হয়। এর উপযুক্ততা বৈদ্যুতিক সিস্টেমের নকশা, ইনস্টলেশন পরিবেশ, অপারেটিং পদ্ধতি এবং প্রযোজ্য ইউটিলিটি প্রয়োজনীয়তার উপর নির্ভর করে।

বিতরণ লাইন

ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে, সংযোগ বিচ্ছিন্ন করা সুইচগুলি পরিদর্শন, রক্ষণাবেক্ষণ বা পরিকল্পিত সরঞ্জাম প্রতিস্থাপনের জন্য নির্বাচিত লাইন বিভাগগুলিকে আলাদা করতে পারে। সঠিক স্থান নির্ধারণ পুরো নেটওয়ার্ককে অপ্রয়োজনীয়ভাবে প্রভাবিত না করে রক্ষণাবেক্ষণ দলগুলিকে মনোনীত বিভাগে কাজ করতে সহায়তা করতে পারে।

সাবস্টেশন

সাবস্টেশনগুলি নির্বাচিত সার্কিট এবং সরঞ্জামগুলির চারপাশে বিচ্ছিন্নতা বিন্দু স্থাপন করতে সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করে। ইঞ্জিনিয়ারদের অবশ্যই সার্কিট ব্রেকার, বাসবার, ট্রান্সফরমার, প্রযোজ্য ক্ষেত্রে গ্রাউন্ডিং সুইচ এবং সাবস্টেশনের অপারেটিং সিকোয়েন্সের সাথে ডিভাইসটির সমন্বয় করতে হবে।

শিল্প শক্তি সিস্টেম

কারখানা, প্রক্রিয়াকরণ সুবিধা এবং অন্যান্য শিল্প সাইটগুলি ট্রান্সফরমার এবং ডাউনস্ট্রিম বৈদ্যুতিক সরঞ্জাম সরবরাহ করতে মাঝারি-ভোল্টেজ বিতরণ নেটওয়ার্ক ব্যবহার করতে পারে। একটি সঠিকভাবে নির্বাচিত সংযোগ বিচ্ছিন্ন সুইচ একটি উপযুক্ত বিচ্ছিন্নতা বিন্দু প্রদান করে পরিকল্পিত রক্ষণাবেক্ষণ সমর্থন করতে পারে।

ইউটিলিটি রক্ষণাবেক্ষণ প্রকল্প

পাওয়ার ইউটিলিটিগুলির জন্য এমন সরঞ্জাম প্রয়োজন যা তাদের প্রতিষ্ঠিত স্যুইচিং পদ্ধতি এবং রক্ষণাবেক্ষণ অনুশীলনের সাথে খাপ খায়। ইউটিলিটির প্রযুক্তিগত বৈশিষ্ট্য, পরিবেশগত অবস্থা, পরিদর্শনের প্রয়োজনীয়তা এবং অনুমোদিত সরঞ্জামের মানগুলির জন্য নির্বাচন করা উচিত।

যে প্রকল্পগুলির জন্য বাধা এবং সুরক্ষা ফাংশন উভয়েরই প্রয়োজন, প্রকৌশলীদের উচিত উপযুক্ত সার্কিট ব্রেকার বা লোড সুইচের মূল্যায়ন করা উচিত নয় বরং অনুমান করা উচিত যে একটি সংযোগ বিচ্ছিন্ন সুইচ প্রতিটি সুইচিং দায়িত্ব পালন করতে পারে।

মূল্যায়ন করার জন্য প্রযুক্তিগত পরামিতি

কারিগরি বৈশিষ্ট্য নির্ধারণ করে যে একটি সংযোগ বিচ্ছিন্ন সুইচ উদ্দেশ্যযুক্ত নেটওয়ার্কের জন্য উপযুক্ত কিনা। আনকিয়াং পাওয়ারের GW9-12 সিরিজের পণ্যের তথ্য এটিকে 12KV-শ্রেণীর আউটডোর সংযোগ বিচ্ছিন্ন সুইচ হিসাবে চিহ্নিত করে৷ অর্ডার দেওয়ার আগে প্রস্তুতকারকের বর্তমান প্রযুক্তিগত ডকুমেন্টেশনের বিরুদ্ধে বিস্তারিত রেটিং সময়সূচী নিশ্চিত করা উচিত।

গুরুত্বপূর্ণ:উপরের টেবিলটি একটি প্রকিউরমেন্ট চেকলিস্ট, একটি যাচাইকৃত পণ্য রেটিং শীটের বিকল্প নয়। ক্রেতাদের উদ্ধৃত করা নির্দিষ্ট কনফিগারেশনের জন্য সঠিক রেট-বর্তমান বিকল্প, নিরোধক মাত্রা, স্বল্প সময়ের প্রতিরোধ রেটিং, মাত্রা এবং প্রযোজ্য মানগুলির জন্য অনুরোধ করা উচিত।

কীভাবে ডান সংযোগ বিচ্ছিন্ন সুইচটি নির্বাচন করবেন

সঠিক 12KV আউটডোর ডিসকানেক্টিং সুইচ বেছে নেওয়ার জন্য একটি ভোল্টেজ উপাধি মেলানোর চেয়ে বেশি প্রয়োজন৷ প্রকৌশলী এবং সংগ্রহকারী দলগুলিকে একটি নির্দিষ্টকরণ চূড়ান্ত করার আগে সম্পূর্ণ বৈদ্যুতিক এবং যান্ত্রিক প্রয়োজনীয়তাগুলি মূল্যায়ন করা উচিত।

1. সিস্টেম ভোল্টেজ এবং বর্তমান নিশ্চিত করুন

নামমাত্র নেটওয়ার্ক ভোল্টেজ, সর্বাধিক সিস্টেম ভোল্টেজ, প্রয়োজনীয় ক্রমাগত বর্তমান, এবং নিরোধক সমন্বয় প্রয়োজনীয়তা পরীক্ষা করুন। এই মানগুলি প্রকল্পের একক-লাইন চিত্র এবং প্রযুক্তিগত বৈশিষ্ট্যগুলির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।

2. ফল্ট-বর্তমান অবস্থার মূল্যায়ন করুন

সম্ভাব্য শর্ট-সার্কিট কারেন্ট এবং প্রয়োজনীয় স্বল্প-সময় সহ্য করার ক্ষমতা নির্ধারণ করুন। প্রতিরক্ষামূলক সরঞ্জাম দ্বারা ত্রুটি কারেন্ট পরিষ্কার করার সময় একটি সংযোগ বিচ্ছিন্ন সুইচ বন্ধ থাকা প্রয়োজন হতে পারে, তাই এর প্রতিরোধ রেটিং অবশ্যই ইনস্টলেশনের জন্য উপযুক্ত হতে হবে।

3. সাইটের শর্ত পর্যালোচনা করুন

উচ্চতা, পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা, বায়ুবাহিত দূষক, উপকূলীয় লবণের এক্সপোজার এবং যান্ত্রিক লোড বিবেচনা করুন। বহিরঙ্গন ইনস্টলেশনের জন্য নির্দিষ্ট নিরোধক, জারা সুরক্ষা, বা সাইটের অবস্থা পূরণের জন্য মাউন্টিং ব্যবস্থার প্রয়োজন হতে পারে।

4. অপারেটিং এবং গ্রাউন্ডিং প্রয়োজনীয়তা নিশ্চিত করুন

প্রকল্পের জন্য একটি ম্যানুয়ালি চালিত সুইচ, একটি বিকল্প অপারেটিং ব্যবস্থা, বা সমাবেশের অংশ হিসাবে একটি গ্রাউন্ডিং সুইচ প্রয়োজন কিনা তা স্থাপন করুন৷ গ্রাউন্ডিং প্রয়োজনীয়তাগুলিকে প্রতিটি স্ট্যান্ডার্ড কনফিগারেশনে অন্তর্ভুক্ত বলে ধরে নেওয়ার পরিবর্তে সামগ্রিক সিস্টেম ডিজাইনে সমাধান করা উচিত।

5. স্ট্যান্ডার্ড এবং ডকুমেন্টেশন চেক করুন

পণ্য ডেটাশিট, মাত্রিক অঙ্কন, ইনস্টলেশন নির্দেশাবলী, রুটিন এবং টাইপ-টেস্ট ডকুমেন্টেশন যেখানে প্রযোজ্য, এবং প্রাসঙ্গিক মানগুলির বিশদ বিবরণের জন্য অনুরোধ করুন। নিশ্চিত করুন যে সরবরাহকৃত কনফিগারেশন স্থানীয় ইউটিলিটি বা প্রকল্প কর্তৃপক্ষের প্রয়োজনীয়তা পূরণ করে।

6. সরবরাহকারী সমর্থন মূল্যায়ন

নির্ভরযোগ্য সংগ্রহের মধ্যে উত্পাদনের ধারাবাহিকতা, প্রযুক্তিগত যোগাযোগ, খুচরা যন্ত্রাংশের প্রাপ্যতা এবং বিক্রয়োত্তর সহায়তা পরীক্ষা করা জড়িত। আনকিয়াং পাওয়ার বিভিন্ন ধরনের সংযোগ বিচ্ছিন্ন সুইচ সরবরাহ করে এবং বিভিন্ন বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য পণ্য নির্বাচন নির্দেশিকা প্রদান করে। ক্রেতারা সংযোগ বিচ্ছিন্ন সুইচ পণ্য পরিসীমা মাধ্যমে প্রকল্প প্রয়োজনীয়তা আলোচনা করতে পারেন.

ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা

সঠিক ইনস্টলেশন এবং রুটিন পরিদর্শন বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটিং নির্ভরযোগ্যতা সংরক্ষণ করতে সহায়তা করে। রক্ষণাবেক্ষণের ব্যবধানগুলি প্রস্তুতকারকের নির্দেশাবলী, সাইটের অবস্থা, অপারেটিং ফ্রিকোয়েন্সি এবং দায়ী ইউটিলিটি বা সুবিধা অপারেটরের প্রয়োজনীয়তাগুলি অনুসরণ করা উচিত।

ইনস্টলেশন চেকলিস্ট

• মডেল এবং রেটিং অনুমোদিত ইঞ্জিনিয়ারিং নথিগুলির সাথে মেলে তা যাচাই করুন৷
• ইনস্টলেশনের আগে ইনসুলেটর, পরিচিতি, অপারেটিং উপাদান এবং মাউন্টিং হার্ডওয়্যার পরিদর্শন করুন।
• নিশ্চিত করুন যে সমর্থনকারী কাঠামো নির্দিষ্ট যান্ত্রিক লোডের জন্য উপযুক্ত।
• প্রয়োজনীয় বৈদ্যুতিক ছাড়পত্র এবং ফেজ ব্যবধান বজায় রাখুন।
• চেক করুন যে সংযোগগুলি সঠিকভাবে ইনস্টল করা হয়েছে এবং নির্দিষ্ট প্রয়োজনীয়তার সাথে শক্ত করা হয়েছে।
• যান্ত্রিক প্রান্তিককরণ, যোগাযোগের ব্যস্ততা এবং লকিং প্রক্রিয়ার অপারেশন যাচাই করুন।
• সক্রিয়করণের আগে সম্পূর্ণ কমিশনিং চেক এবং প্রয়োজনীয় বৈদ্যুতিক পরীক্ষাগুলি।

রুটিন রক্ষণাবেক্ষণ চেকলিস্ট

• ফাটল, দূষণ, ট্র্যাকিং বা অবনতির অন্যান্য লক্ষণগুলির জন্য অন্তরক পৃষ্ঠগুলি পরিদর্শন করুন।
• ক্ষয়, অস্বাভাবিক পরিধান, অতিরিক্ত গরম বা দুর্বল যোগাযোগের জন্য পরিবাহী পরিচিতি পরীক্ষা করুন।
• ক্ষতি বা অত্যধিক শিথিলতার জন্য অপারেটিং লিঙ্কেজ, পিভট পয়েন্ট এবং লকিং উপাদানগুলি পরীক্ষা করুন।
• মাউন্টিং বোল্ট, টার্মিনাল এবং অবনতির জন্য সমর্থনকারী কাঠামো পরিদর্শন করুন।
• পরিদর্শন ফলাফল রেকর্ড করুন এবং অস্বাভাবিক অপারেটিং প্রতিরোধ বা দৃশ্যমান ক্ষতি তদন্ত করুন।

সমস্ত ইনস্টলেশন এবং রক্ষণাবেক্ষণের কাজ অবশ্যই একটি অনুমোদিত নিরাপত্তা পদ্ধতির অধীনে যোগ্যতাসম্পন্ন কর্মীদের দ্বারা সঞ্চালিত করা উচিত। সার্কিটটিকে অবশ্যই একটি যাচাইকৃত নিরাপদ অবস্থায় স্থাপন করতে হবে, বিচ্ছিন্নতা, ভোল্টেজ পরীক্ষা, গ্রাউন্ডিং এবং লকআউট ব্যবস্থা প্রয়োজন অনুযায়ী প্রয়োগ করা হবে। লোড কারেন্ট ব্যাহত করার জন্য একটি প্রচলিত সংযোগ বিচ্ছিন্ন সুইচ পরিচালনা করবেন না যদি না সরঞ্জামগুলি নির্দিষ্টভাবে ডিজাইন করা হয় এবং সেই দায়িত্বের জন্য রেট করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. একটি 12KV আউটডোর ডিসকানেক্টিং সুইচের প্রধান কাজ কি?

এর প্রধান কাজ হল নো-লোড অবস্থার অধীনে একটি উপযুক্ত মাঝারি-ভোল্টেজ সার্কিটকে বিচ্ছিন্ন করা এবং একটি দৃশ্যমান যোগাযোগের ফাঁক প্রদান করা। উপযুক্ত স্যুইচিং, যাচাইকরণ এবং গ্রাউন্ডিং পদ্ধতির সাথে ব্যবহার করার সময় এটি রক্ষণাবেক্ষণ এবং পরিদর্শন সমর্থন করে।

2. একটি 12KV সংযোগ বিচ্ছিন্ন সুইচ কি লোড কারেন্টকে বাধা দিতে পারে?

একটি প্রচলিত সংযোগ বিচ্ছিন্ন সুইচ স্বাভাবিক লোড কারেন্ট বা শর্ট-সার্কিট কারেন্টকে বাধা দেওয়ার জন্য ডিজাইন করা হয়নি। একটি সঠিকভাবে রেট দেওয়া সার্কিট ব্রেকার বা অন্য উপযুক্ত স্যুইচিং ডিভাইসটি সংযোগ বিচ্ছিন্ন সুইচটি পরিচালনা করার আগে প্রয়োজনীয় বিঘ্নের দায়িত্ব পালন করতে হবে।

3. GW9-12 মডেলটি কিসের জন্য ব্যবহৃত হয়?

আনকিয়াং পাওয়ারের GW9-12 হল একটি বহিরঙ্গন, একক-পোল উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ যা উপযুক্ত 12KV-শ্রেণীর বিতরণ অ্যাপ্লিকেশনের জন্য তৈরি। এটি অনুমোদিত ইনস্টলেশন নকশা সাপেক্ষে তিন-ফেজ লাইন সিস্টেমে পৃথক ফেজ অপারেশনের জন্য ব্যবহার করা যেতে পারে।

4. কোন প্রযুক্তিগত পরামিতি ক্রেতাদের অগ্রাধিকার দেওয়া উচিত?

মূল পরামিতিগুলির মধ্যে রয়েছে রেটেড ভোল্টেজ, রেটেড কারেন্ট, পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ, বজ্রপাত সহ্য ভোল্টেজ, স্বল্প সময়ের কারেন্ট প্রতিরোধ, যান্ত্রিক সহনশীলতা, অপারেটিং মেকানিজম এবং পরিবেশগত উপযুক্ততা। নির্বাচিত মডেলের জন্য ডেটাশিটে সঠিক মান অবশ্যই যাচাই করা উচিত।

5. কত ঘন ঘন একটি বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ পরিদর্শন করা উচিত?

পরিদর্শন ফ্রিকোয়েন্সি প্রস্তুতকারকের রক্ষণাবেক্ষণ নির্দেশাবলী, সাইটের পরিবেশ, স্যুইচিং ফ্রিকোয়েন্সি এবং ইউটিলিটি প্রয়োজনীয়তার উপর নির্ভর করে। নিয়মিত চেক ইনসুলেশন, পরিবাহী পরিচিতি, যান্ত্রিক সংযোগ, মাউন্টিং হার্ডওয়্যার, এবং অতিরিক্ত গরম বা ক্ষয় প্রমাণ কভার করা উচিত।

6. একটি উদ্ধৃতি অনুরোধ করার সময় কি তথ্য প্রদান করা উচিত?

সিস্টেম ভোল্টেজ, প্রয়োজনীয় রেট করা বর্তমান, ইনস্টলেশন পরিবেশ, নিরোধক প্রয়োজনীয়তা, শর্ট-সার্কিট প্রতিরোধের প্রয়োজনীয়তা, অপারেটিং পদ্ধতি, গ্রাউন্ডিং কনফিগারেশন, প্রযোজ্য মান এবং প্রকল্পের পরিমাণ প্রদান করুন। অঙ্কন বা সরঞ্জামের স্পেসিফিকেশন সরবরাহকারীকে একটি উপযুক্ত কনফিগারেশনের সুপারিশ করতে সহায়তা করতে পারে।

উপসংহার

একটি 12KV আউটডোর ডিসকানেক্টিং সুইচ হল মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কে একটি গুরুত্বপূর্ণ আইসোলেশন উপাদান। এর মূল্য রক্ষণাবেক্ষণের জন্য একটি উপযুক্ত বিচ্ছিন্নতা বিন্দু প্রদান, পরিষ্কার স্যুইচিং পদ্ধতি সমর্থন করা এবং ব্যাপক সুরক্ষা এবং গ্রাউন্ডিং সিস্টেমের সাথে একীভূত করার মধ্যে রয়েছে। সঠিক মডেল নির্বাচন করার জন্য বৈদ্যুতিক রেটিং, নিরোধক কর্মক্ষমতা, যান্ত্রিক নকশা, সাইটের অবস্থা এবং প্রযোজ্য মানগুলির সতর্কতার সাথে পর্যালোচনা প্রয়োজন। নির্ভরযোগ্য পরিষেবার জন্য সঠিক ইনস্টলেশন, যোগ্য অপারেশন এবং নিয়মিত পরিদর্শন সমানভাবে গুরুত্বপূর্ণ।

আপনি যদি একটি ইউটিলিটি, সাবস্টেশন বা শিল্প বিতরণ প্রকল্পের জন্য একটি 12KV আউটডোর সংযোগ বিচ্ছিন্ন সুইচ সোর্স করছেন, তাহলে আনকিয়াং পাওয়ার আপনাকে আপনার আবেদনের প্রয়োজনীয়তা পর্যালোচনা করতে এবং একটি উপযুক্ত পণ্য কনফিগারেশন সনাক্ত করতে সহায়তা করতে পারে। আমাদের টিমের সাথে আপনার প্রযুক্তিগত বৈশিষ্ট্য, অপারেটিং শর্ত এবং পরিমাণের প্রয়োজনীয়তা শেয়ার করুন।আমাদের সাথে যোগাযোগ করুনআজই পণ্য নির্বাচন নিয়ে আলোচনা করতে, বিস্তারিত প্রযুক্তিগত ডকুমেন্টেশনের জন্য অনুরোধ করুন এবং আপনার প্রকল্পের উপযোগী একটি উদ্ধৃতি পান।
