126KV আউটডোর SF6 সার্কিট ব্রেকার

126KV আউটডোর SF6 সার্কিট ব্রেকার (মডেল LW36-126) হল একটি উচ্চ-ভোল্টেজ ট্রান্সমিশন-শ্রেণির সুইচিং ডিভাইস যা পাওয়ার গ্রিড সাবস্টেশন, ইউটিলিটি ট্রান্সমিশন সিস্টেম এবং বড় আকারের শিল্প বৈদ্যুতিক নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে। এটি লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট-সার্কিট ফল্ট কারেন্ট নিয়ন্ত্রণ, সুরক্ষা এবং স্যুইচিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয় এবং আন্তঃসংযুক্ত পাওয়ার সিস্টেমে টাই সার্কিট ব্রেকার হিসাবে কাজ করতে পারে।

এই 126KV আউটডোর SF6 সার্কিট ব্রেকার সালফার হেক্সাফ্লোরাইড (SF6) গ্যাসকে আর্ক-নিভানোর এবং নিরোধক মাধ্যম হিসাবে গ্রহণ করে, প্রতি মেরু কাঠামোতে একক-কলাম, একক-ব্রেক সহ। বাধার সময়, স্ব-শক্তি চাপ নির্বাপক নীতি আর্ক চেম্বারের অভ্যন্তরে উচ্চ-গতির গ্যাস প্রবাহ তৈরি করে যাতে আর্কটিকে দক্ষতার সাথে ঠান্ডা এবং নিভিয়ে দেওয়া যায়, উচ্চ ফল্টের পরিস্থিতিতে স্থিতিশীল ব্রেকিং কর্মক্ষমতা নিশ্চিত করে।

একটি CT-চালিত মোটর স্প্রিং অপারেটিং প্রক্রিয়া এবং একটি তিন-পর্যায়ের যান্ত্রিক সংযোগ ব্যবস্থার সাথে সজ্জিত, LW36-126 সুনির্দিষ্ট সুইচিং কর্মক্ষমতা, উচ্চ যান্ত্রিক নির্ভরযোগ্যতা এবং বহিরঙ্গন পরিবেশের দাবিতে চমৎকার দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতা প্রদান করে।

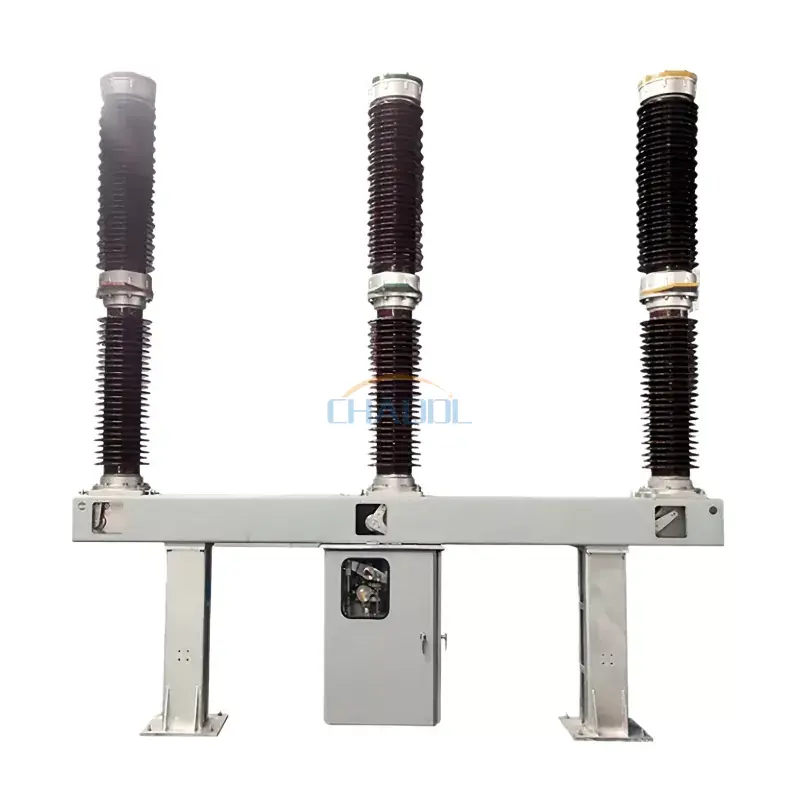

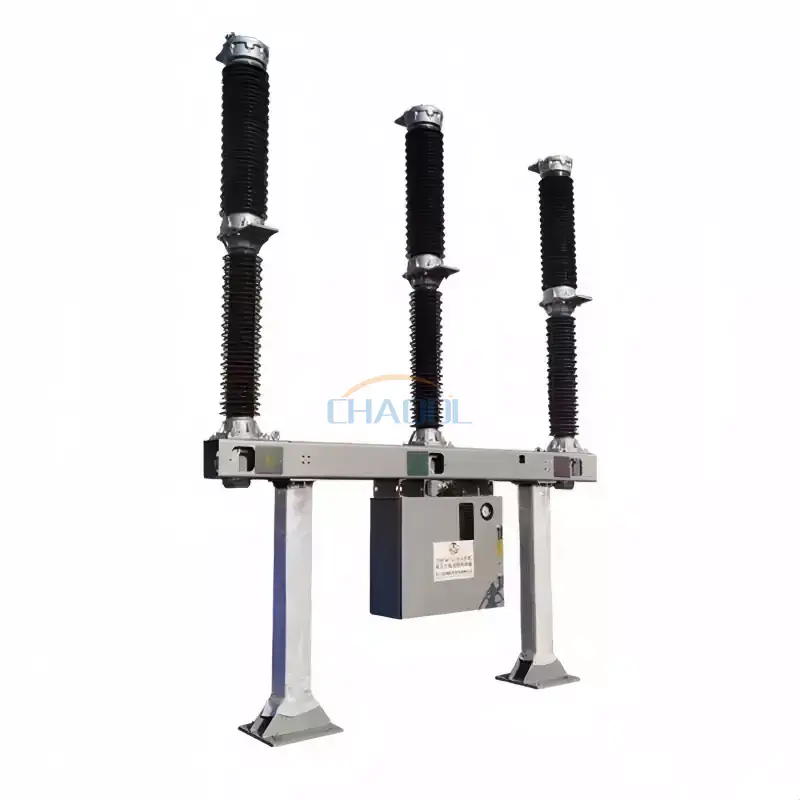

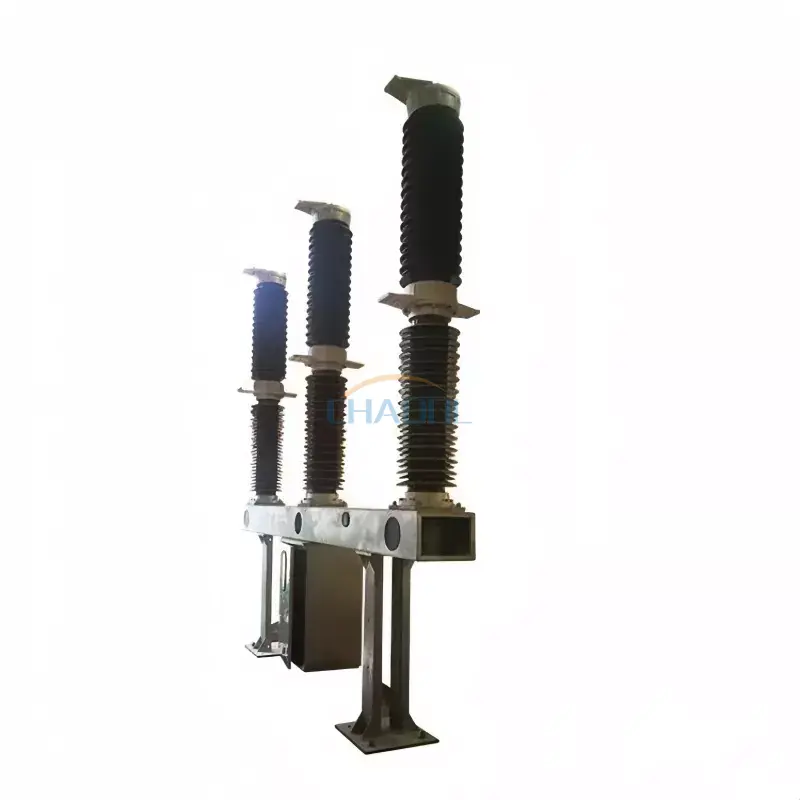

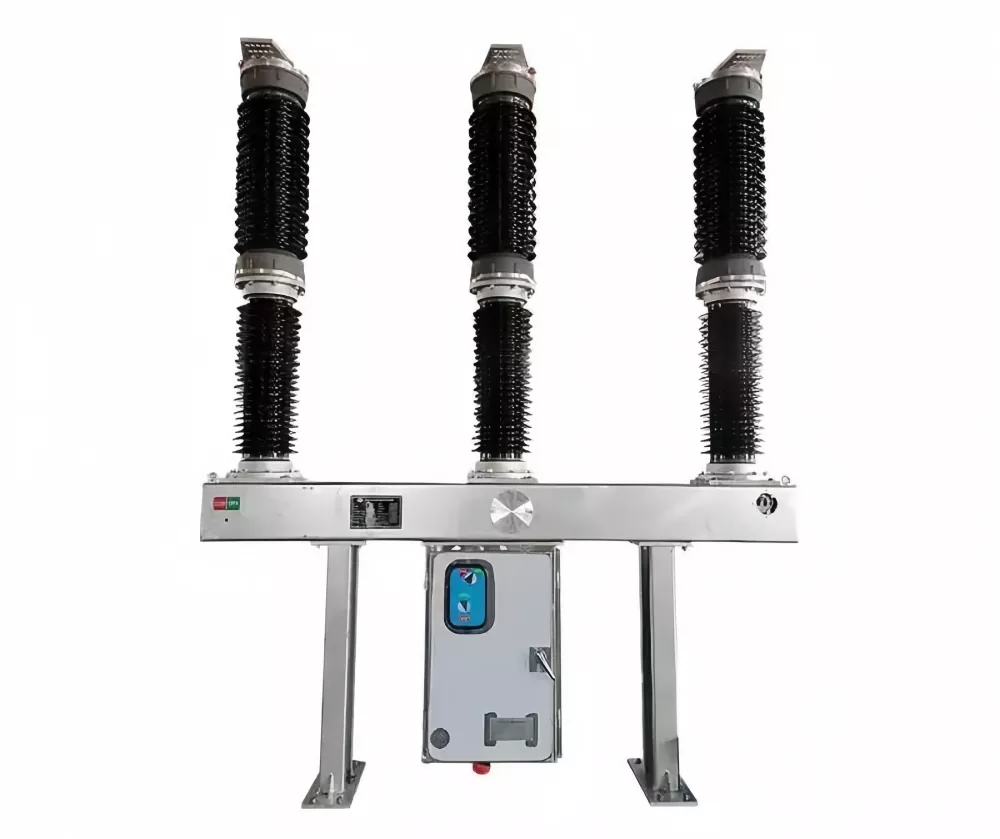

পণ্য চেহারা

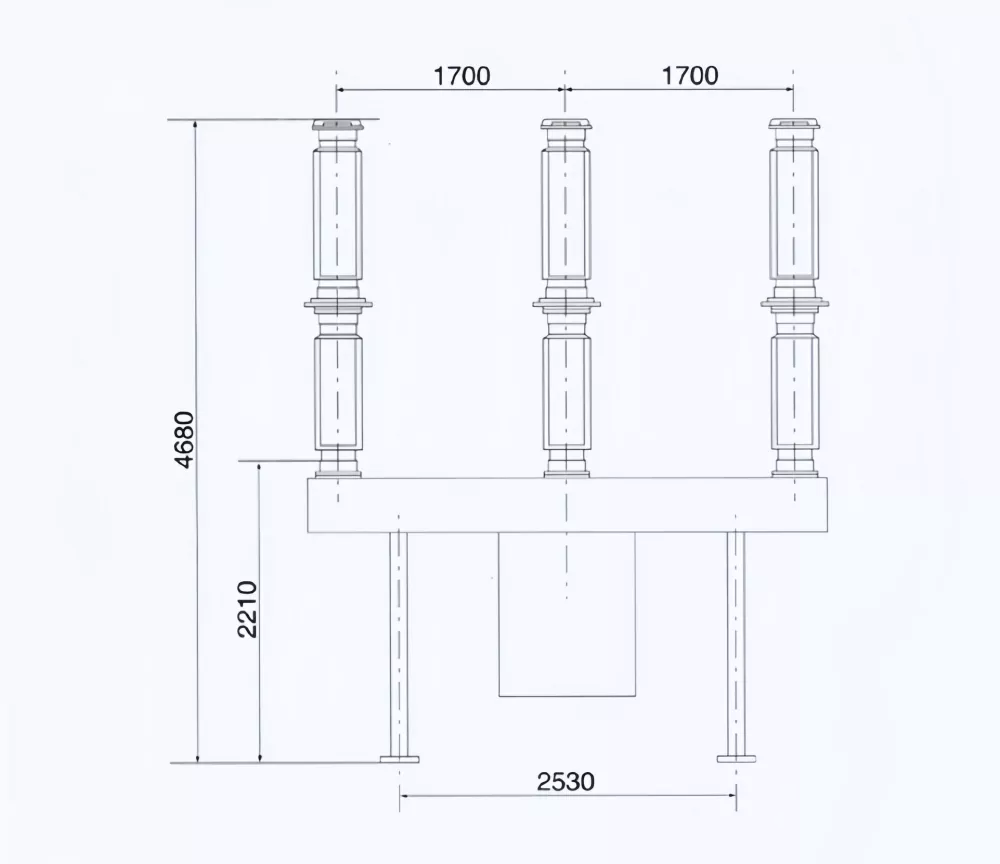

পণ্যের মাত্রা ডায়াগ্রাম

অপারেটিং এনভায়রনমেন্ট

• ইনস্টলেশন উচ্চতা: সমুদ্রপৃষ্ঠ থেকে ≤ 3000 মিটার উপরে
• পরিবেষ্টিত তাপমাত্রা: -30°C থেকে +40°C
• বাতাসের সর্বোচ্চ গতি: ≤ 34 মি/সেকেন্ড
• দূষণ স্তর: তৃতীয় শ্রেণি (25 মিমি/কেভি)

প্রযুক্তিগত পরামিতি

পণ্য বৈশিষ্ট্য

• উন্নত SF6 গ্যাস নিরোধক চমৎকার চাপ বিলুপ্তি এবং অস্তরক কর্মক্ষমতা নিশ্চিত করে।
• একক-কলাম, একক-ব্রেক পোল ডিজাইন যান্ত্রিক জটিলতা হ্রাস করে এবং নির্ভরযোগ্যতা উন্নত করে।
• ট্রান্সমিশন-লেভেল ফল্ট বাধার জন্য 40kA পর্যন্ত উচ্চ ব্রেকিং ক্ষমতা।
• সিটি-চালিত স্প্রিং অপারেটিং প্রক্রিয়া স্থিতিশীল এবং সুনির্দিষ্ট সুইচিং অপারেশন নিশ্চিত করে।
• দূষণ, বায়ু, এবং তাপমাত্রার বৈচিত্রের শক্তিশালী প্রতিরোধের সাথে কঠোর বহিরঙ্গন পরিবেশের জন্য উপযুক্ত।
• গ্রিড অপারেটরদের জন্য কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা সহ দীর্ঘ যান্ত্রিক জীবন।
• আধুনিক সাবস্টেশন অটোমেশন এবং রিমোট কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

পণ্যের কাঠামো এবং কাজের নীতি

126KV আউটডোর SF6 সার্কিট ব্রেকার একটি SF6 গ্যাস-ভরা আর্ক এক্সটিংগুইশিং চেম্বার, বর্তমান ট্রান্সফরমার ইন্টিগ্রেশন, অপারেটিং মেকানিজম, ইনসুলেটিং সাপোর্ট স্ট্রাকচার এবং স্টিল এনক্লোজার সিস্টেম নিয়ে গঠিত। SF6 গ্যাস নিরোধক এবং আর্ক-নিভানোর মাধ্যম হিসাবে কাজ করে, উচ্চ অস্তরক শক্তি প্রদান করে এবং বাধার পরে দ্রুত পুনরুদ্ধার করে।

ফল্ট অবস্থার সময়, অপারেটিং মেকানিজম চলমান যোগাযোগকে আলাদা করতে চালিত করে, আর্ক চেম্বারের ভিতরে একটি উচ্চ-গতির SF6 গ্যাস প্রবাহ তৈরি করে। এই বায়ুপ্রবাহ দ্রুত ঠাণ্ডা করে এবং চাপকে ডিওনাইজ করে, উচ্চ-ভোল্টেজ ফল্ট স্রোতের নিরাপদ বাধা নিশ্চিত করে। তিন-পর্যায়ের যান্ত্রিক সংযোগ ব্যবস্থা সুসংগত মেরু অপারেশন এবং উচ্চ ব্রেকিং সামঞ্জস্য নিশ্চিত করে।

অ্যাপ্লিকেশন

• উচ্চ-ভোল্টেজ ট্রান্সমিশন সাবস্টেশন
• পাওয়ার গ্রিড ইন্টারকানেকশন সিস্টেম
• ইউটিলিটি ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক
• জলবিদ্যুৎ এবং তাপবিদ্যুৎ কেন্দ্র
• শিল্প উচ্চ-ভোল্টেজ পাওয়ার সিস্টেম
• বড় মাপের অবকাঠামো এবং শক্তি প্রকল্প
• রেলওয়ে এবং পরিবহন শক্তি সিস্টেম

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি কি126KV আউটডোর SF6 সার্কিট ব্রেকারজন্য ব্যবহৃত?

এটি ট্রান্সমিশন নেটওয়ার্কগুলিতে উচ্চ-ভোল্টেজ বৈদ্যুতিক স্রোতকে বাধা দিতে এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়, ত্রুটি বা স্যুইচিং অপারেশনের সময় সাবস্টেশন এবং পাওয়ার সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করে।

সার্কিট ব্রেকারে কেন SF6 গ্যাস ব্যবহার করা হয়?

SF6 গ্যাসের চমৎকার নিরোধক এবং চাপ-নিরোধক বৈশিষ্ট্য রয়েছে, যা কমপ্যাক্ট সরঞ্জামের আকার বজায় রাখার সময় উচ্চ-ভোল্টেজ ফল্ট স্রোতগুলির দক্ষ বাধা দেয়।

LW36-126 কি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত?

হ্যাঁ। দ126KV আউটডোর SF6 সার্কিট ব্রেকারবিশেষভাবে বহিরঙ্গন সাবস্টেশনের জন্য ডিজাইন করা হয়েছে এবং কঠোর পরিবেশগত পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করতে পারে।

ঐতিহ্যগত সার্কিট ব্রেকারগুলির সুবিধাগুলি কী কী?

তেল-ভিত্তিক ব্রেকারগুলির সাথে তুলনা করে, SF6 সার্কিট ব্রেকারগুলি উচ্চ-ভোল্টেজ পরিস্থিতিতে উচ্চ নির্ভরযোগ্যতা, কম রক্ষণাবেক্ষণ, দ্রুত আর্ক বিলুপ্তি এবং আরও ভাল কার্যকারিতা প্রদান করে।
