66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকার

66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকার (মডেল: LW36-66) হল একটি উচ্চ-ভোল্টেজ আউটডোর সার্কিট ব্রেকার যা 66KV পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের জন্য 50Hz AC এর রেটযুক্ত ফ্রিকোয়েন্সি সহ ডিজাইন করা হয়েছে। SF6 গ্যাসকে অন্তরক এবং চাপ-নির্বাপক উভয় মাধ্যম হিসাবে ব্যবহার করে, এটি নির্ভরযোগ্য সুইচিং, ত্রুটি বাধা, এবং সাবস্টেশন, ইউটিলিটি পাওয়ার গ্রিড, শিল্প সুবিধা এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলির জন্য সুরক্ষা প্রদান করে। সার্কিট ব্রেকারটি বাস টাই ব্রেকার হিসাবে এবং ক্যাপাসিটর ব্যাঙ্ক স্যুইচিং অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে।

একটি কমপ্যাক্ট লাইভ-ট্যাঙ্ক কাঠামোর সাথে ডিজাইন করা, LW36-66 অসামান্য বৈদ্যুতিক কর্মক্ষমতা এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা প্রদান করার সময় ইনস্টলেশনের স্থানকে কম করে। এর উন্নত স্প্রিং অপারেটিং মেকানিজম, কম SF6 লিকেজ রেট এবং রক্ষণাবেক্ষণ-বান্ধব ডিজাইন এটিকে নিরাপদ, দক্ষ এবং স্থিতিশীল অপারেশনের প্রয়োজন আধুনিক উচ্চ-ভোল্টেজ ট্রান্সমিশন নেটওয়ার্কগুলির জন্য একটি আদর্শ সমাধান করে তোলে।

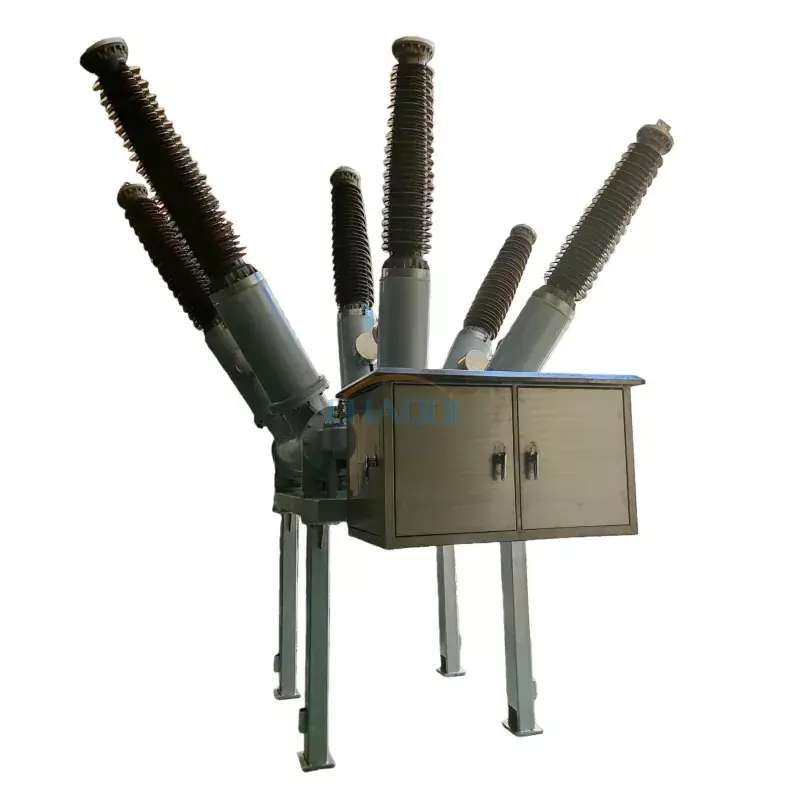

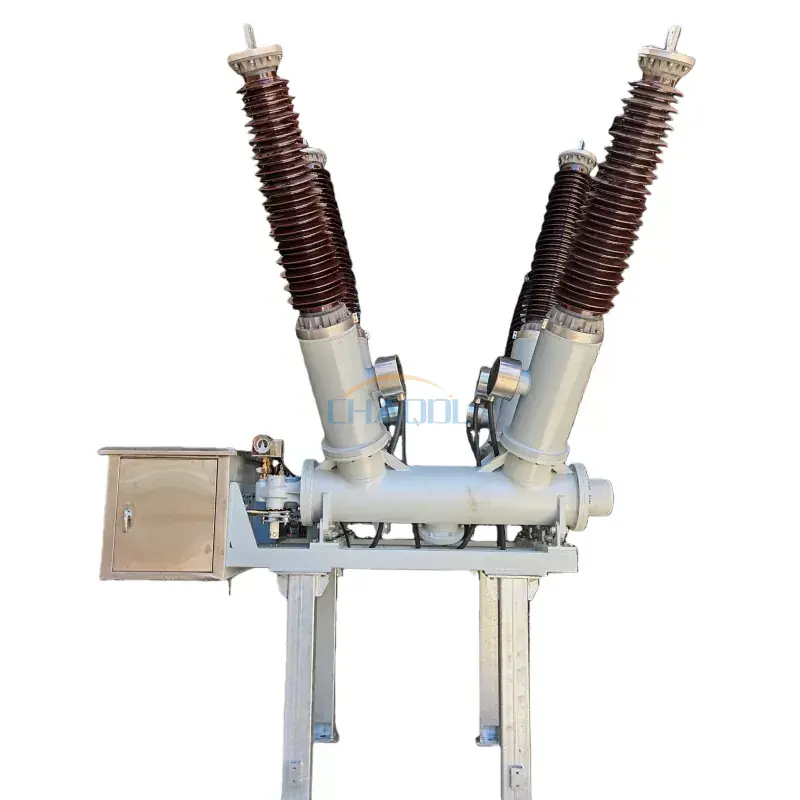

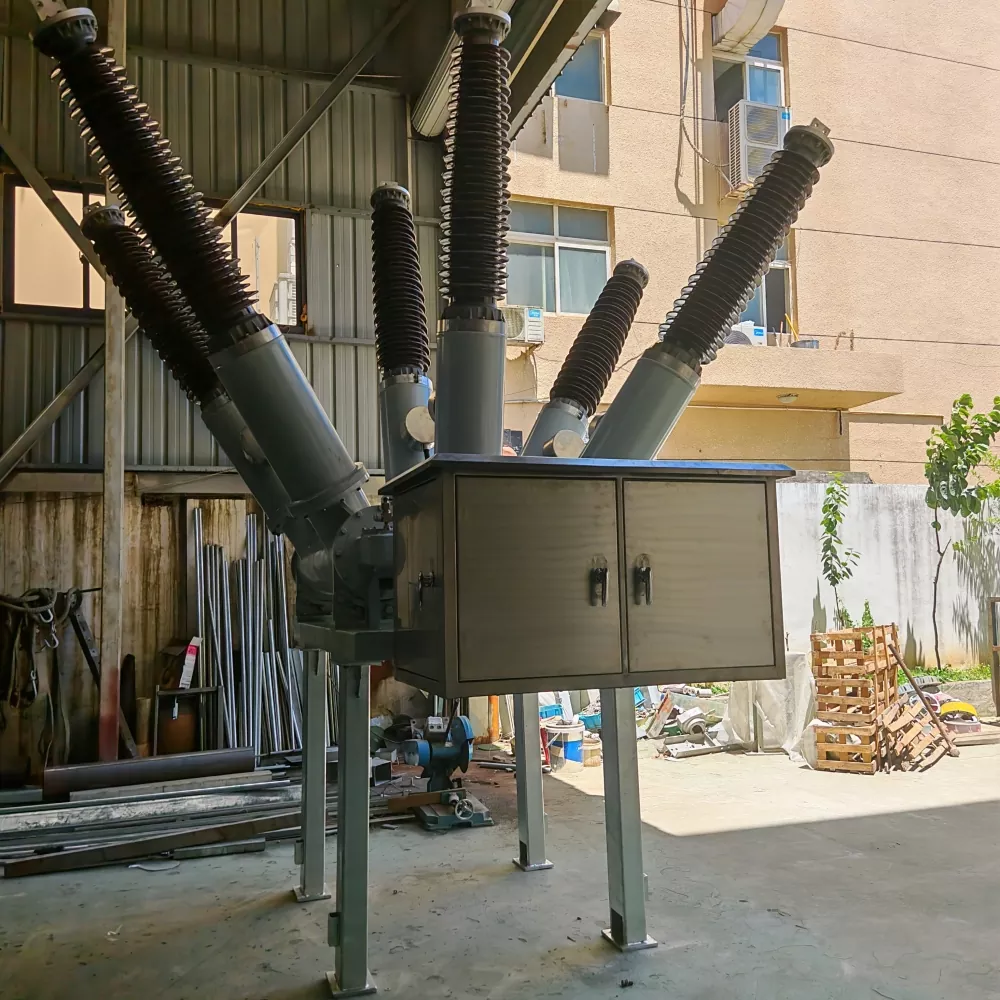

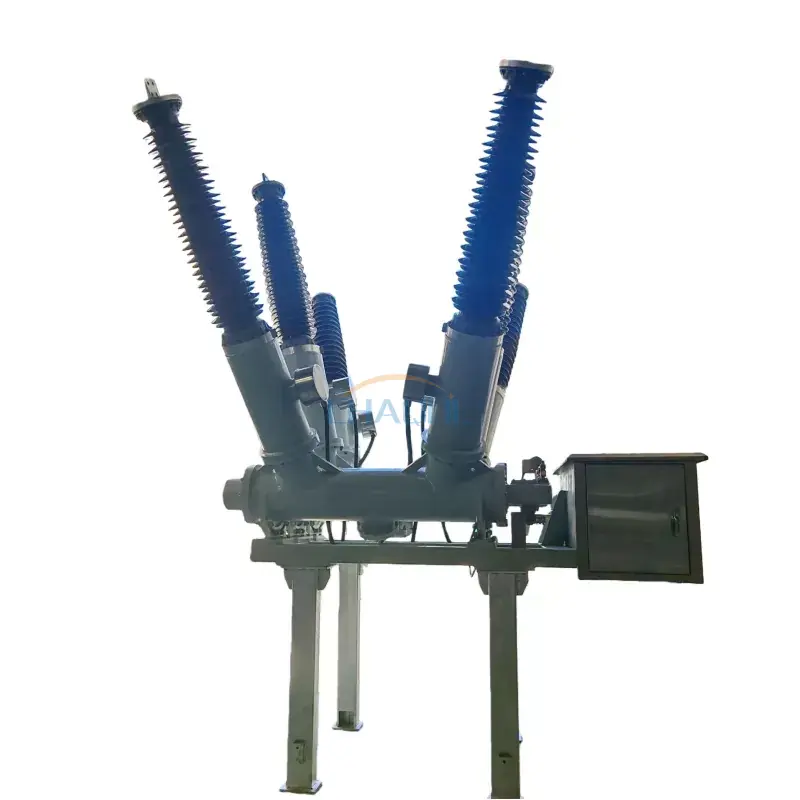

প্রকৃত পণ্যের ছবি

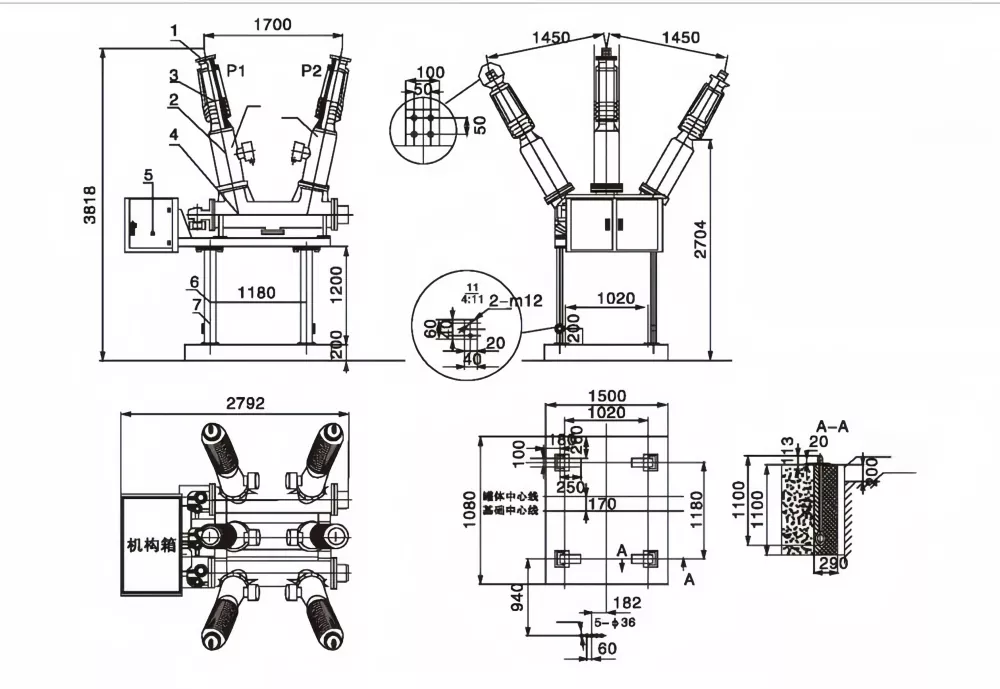

পণ্যের মাত্রা ডায়াগ্রাম

প্রধান কাঠামো

• চমৎকার বৈদ্যুতিক পরিবাহিতা জন্য সিলভার-ধাতুপট্টাবৃত অ্যালুমিনিয়াম একক-ফেজ টার্মিনাল ব্লক.
• উচ্চতর নিরোধক কর্মক্ষমতা সঙ্গে উচ্চ শক্তি চীনামাটির বাসন বহির্গামী বুশিং.
• সুরক্ষা এবং পরিমাপের জন্য অন্তর্নির্মিত বর্তমান ট্রান্সফরমার (CT)।
• মেঝে-মাউন্ট করা SF6 আর্ক এক্সটিংগুইশিং চেম্বার উচ্চ বাধা দেওয়ার ক্ষমতা সহ।
• মেকানিজম ক্যাবিনেট স্প্রিং অপারেটিং মেকানিজম এবং সেকেন্ডারি কন্ট্রোল উপাদান একীভূত.
• স্থিতিশীল ইনস্টলেশনের জন্য ভারী-শুল্ক গ্যালভানাইজড চ্যানেল ইস্পাত সমর্থন।
• উন্নত অপারেশনাল নিরাপত্তার জন্য একাধিক গ্রাউন্ডিং টার্মিনাল।

পণ্য বৈশিষ্ট্য

• পর্যন্ত বর্তমান রেট3150A, ভারী-লোড ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য উপযুক্ত.
• উন্নত SF6 গ্যাস নিরোধক প্রযুক্তি চমৎকার অস্তরক শক্তি এবং নির্ভরযোগ্য চাপ বিলুপ্তি নিশ্চিত করে।
• 31.5kA ফল্ট বাধার ক্ষমতা এবং 10,000 পর্যন্ত যান্ত্রিক ক্রিয়াকলাপ সহ দীর্ঘ বৈদ্যুতিক সহনশীলতা।
• বার্ষিক SF6 গ্যাস লিকেজ রেট 0.5% এর নিচে, রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং দীর্ঘমেয়াদী সিলিং নির্ভরযোগ্যতা নিশ্চিত করে।
• দ66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকারমারাত্মক বহিরঙ্গন পরিবেশের জন্য ডিজাইন করা হয়েছে, দূষণ স্তর IV এবং পরিবেষ্টিত তাপমাত্রা -40°C থেকে +40°C পর্যন্ত সমর্থন করে।
• কম্প্যাক্ট ট্যাঙ্ক-টাইপ নির্মাণ যান্ত্রিক স্থিতিশীলতা উন্নত করার সময় ইনস্টলেশনের স্থান হ্রাস করে।
• দূরবর্তী পর্যবেক্ষণ, সাবস্টেশন অটোমেশন, এবং আধুনিক স্মার্ট গ্রিড অ্যাপ্লিকেশনের জন্য উপযুক্ত।

প্রযুক্তিগত বিশেষ উল্লেখ

অপারেটিং মেকানিজম স্পেসিফিকেশন

অ্যাপ্লিকেশন

দ66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকারউচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে নির্ভরযোগ্য সুইচিং এবং সুরক্ষা অপরিহার্য।

• 66KV সাবস্টেশন
• ইউটিলিটি ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক
• বিদ্যুৎ উৎপাদন কেন্দ্র
• পুনর্নবীকরণযোগ্য শক্তি গ্রিড ইন্টিগ্রেশন
• শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা
• ক্যাপাসিটর ব্যাংক সুইচিং
• বাস টাই এবং ফিডার সুরক্ষা
• স্মার্ট গ্রিড এবং সাবস্টেশন অটোমেশন প্রকল্প

কাজের নীতি

66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকার সালফার হেক্সাফ্লোরাইড (SF6) গ্যাসকে নিরোধক এবং আর্ক-নিভানোর মাধ্যম হিসাবে ব্যবহার করে। স্যুইচিং অপারেশনের সময় পরিচিতিগুলি পৃথক হলে, একটি বৈদ্যুতিক চাপ তৈরি হয়। উচ্চ-চাপ SF6 গ্যাস দ্রুত ঠাণ্ডা করে এবং চাপকে ডিওনাইজ করে, ফল্ট কারেন্টকে নিরাপদে এবং দক্ষতার সাথে বাধা দেওয়ার অনুমতি দেয়। মোটর-চার্জড স্প্রিং অপারেটিং মেকানিজম উচ্চ-ভোল্টেজ বৈদ্যুতিক সিস্টেমের জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে দ্রুত খোলা এবং বন্ধ করার ক্রিয়াকলাপ সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি 66KV ট্যাঙ্ক টাইপ SF6 সার্কিট ব্রেকার কিসের জন্য ব্যবহৃত হয়?

এটি 66KV ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে স্যুইচিং, সুরক্ষা এবং ত্রুটি বাধার জন্য ব্যবহৃত হয়, সাবস্টেশন এবং পাওয়ার গ্রিডগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন বজায় রাখতে সহায়তা করে।

একটি SF6 ট্যাংক টাইপ সার্কিট ব্রেকার এর সুবিধা কি কি?

SF6 ট্যাঙ্ক টাইপ সার্কিট ব্রেকার চমৎকার নিরোধক কর্মক্ষমতা, উচ্চ বাধা ক্ষমতা, কমপ্যাক্ট কাঠামো, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং দীর্ঘ যান্ত্রিক পরিষেবা জীবন প্রদান করে।

এই সার্কিট ব্রেকার ক্যাপাসিটর ব্যাঙ্ক সুইচিং জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। LW36-66 ক্যাপাসিটর ব্যাঙ্ক স্যুইচিং, বাস টাই অ্যাপ্লিকেশন, এবং উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন সুরক্ষার জন্য উপযুক্ত।

সার্কিট ব্রেকার কি কঠোর বহিরঙ্গন পরিবেশের জন্য উপযুক্ত?

হ্যাঁ। এটি দূষণ স্তর IV অবস্থার অধীনে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে এবং -40°C থেকে +40°C পর্যন্ত পরিবেষ্টিত তাপমাত্রা, এটি বহিরঙ্গন ইনস্টলেশনের চাহিদার জন্য উপযুক্ত করে তোলে।
