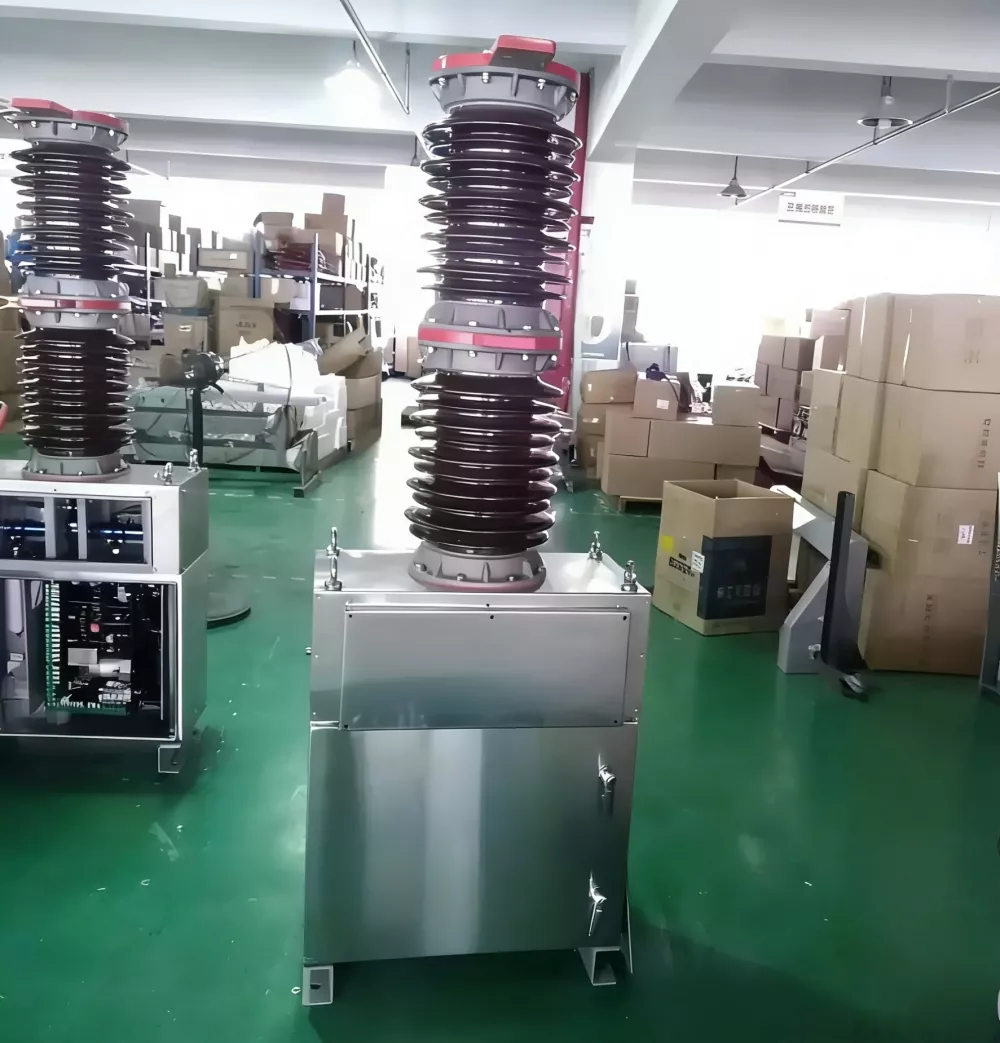

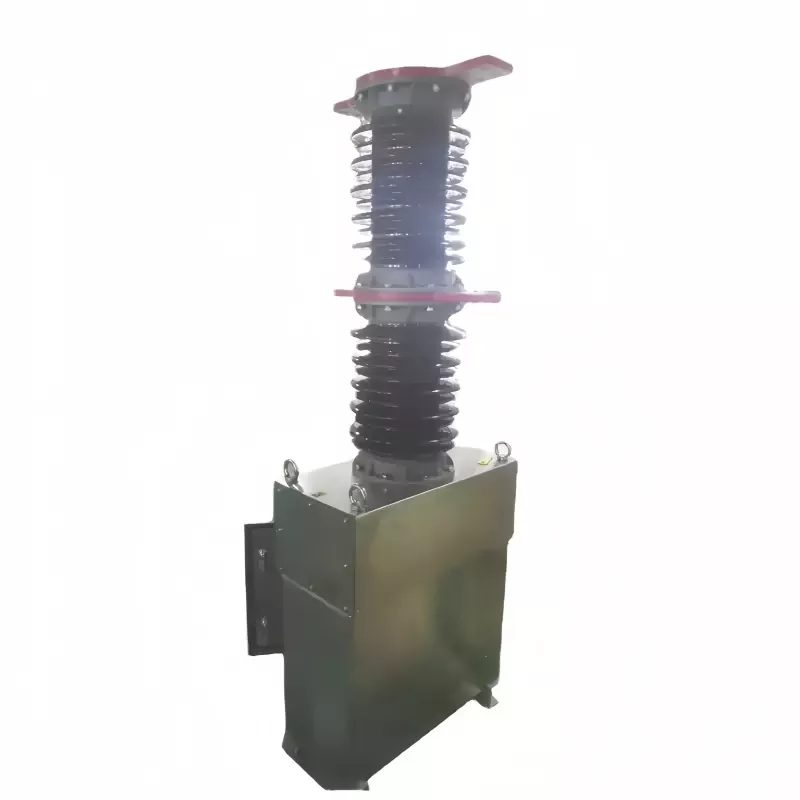

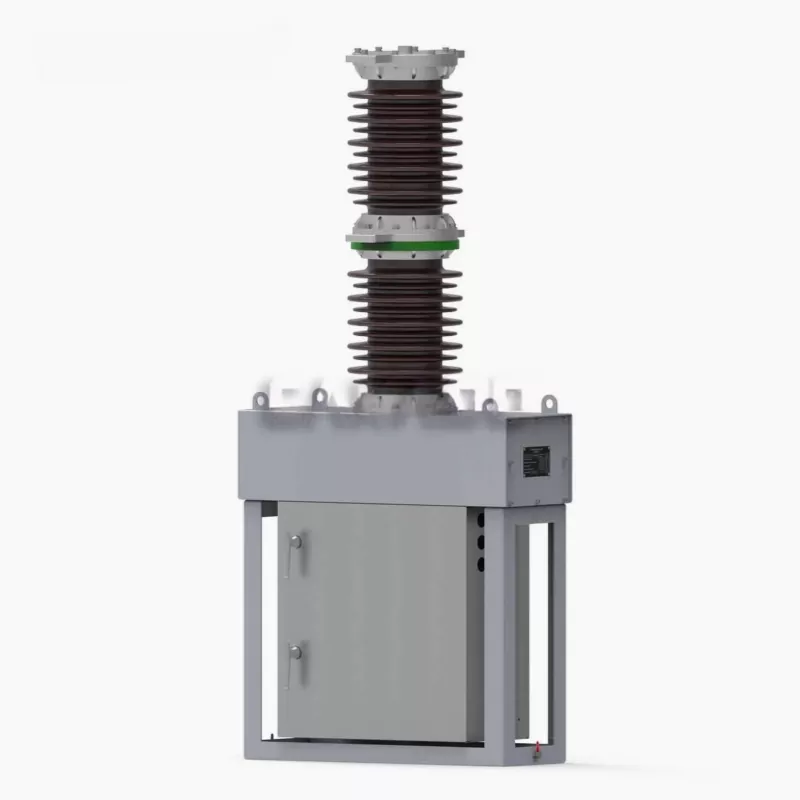

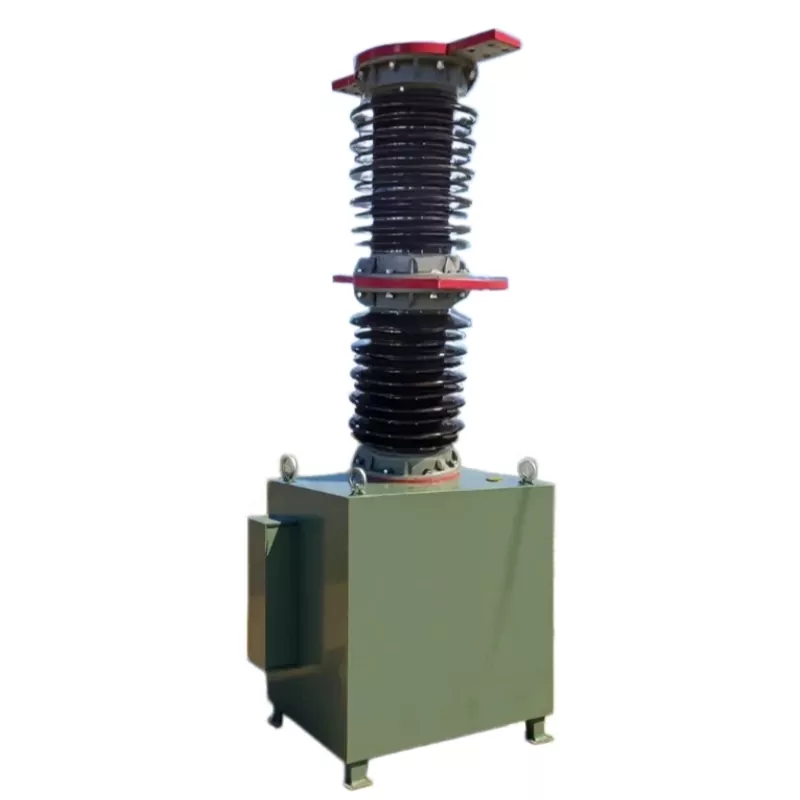

27.5KV একক মেরু ভ্যাকুয়াম সার্কিট ব্রেকার

দ27.5kV একক মেরু ভ্যাকুয়াম সার্কিট ব্রেকার(ZW7 সিরিজ) বিশেষভাবে ইলেকট্রিফাইড রেলওয়ে পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ইঞ্জিনিয়ার করা হয়েছে, যেখানে নির্ভরযোগ্য সুইচিং পারফরম্যান্স এবং উচ্চ ফল্ট-প্রতিরোধ ক্ষমতা গুরুত্বপূর্ণ। এটি 27.5kV তে কাজ করা ট্র্যাকশন পাওয়ার নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, ঘন ঘন স্যুইচিং এবং কঠোর বহিরঙ্গন পরিস্থিতিতে স্থিতিশীল কর্মক্ষমতা প্রদান করে।

একটি ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বার এবং কমপ্যাক্ট একক-মেরু কাঠামোর সাথে ডিজাইন করা হয়েছে,27.5kV একক মেরু ভ্যাকুয়াম সার্কিট ব্রেকাররক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করার সময় ফল্ট স্রোতের দ্রুত বাধা নিশ্চিত করে। এর লাইটওয়েট ডিজাইন এটিকে পোল-মাউন্ট করা এবং সাবস্টেশন ফিডার অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

মূল পণ্যের সুবিধা

• 27.5kV রেলওয়ে ট্র্যাকশন পাওয়ার সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে
• ভ্যাকুয়াম বাধা প্রযুক্তির সাথে উচ্চ ব্রেকিং কর্মক্ষমতা
• সহজ মেরু বা টাওয়ার ইনস্টলেশনের জন্য কমপ্যাক্ট একক-মেরু নকশা
• সিলিকন রাবার বা চীনামাটির বাসন সমর্থন সঙ্গে শক্তিশালী নিরোধক গঠন
• ঘন ঘন স্যুইচিং এবং দীর্ঘ সেবা জীবন অপারেশন জন্য উপযুক্ত

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

ZW7 একক মেরু সার্কিট ব্রেকারের প্রযুক্তিগত পরামিতি

ZW7 একক মেরু সার্কিট ব্রেকার যান্ত্রিক পরামিতি

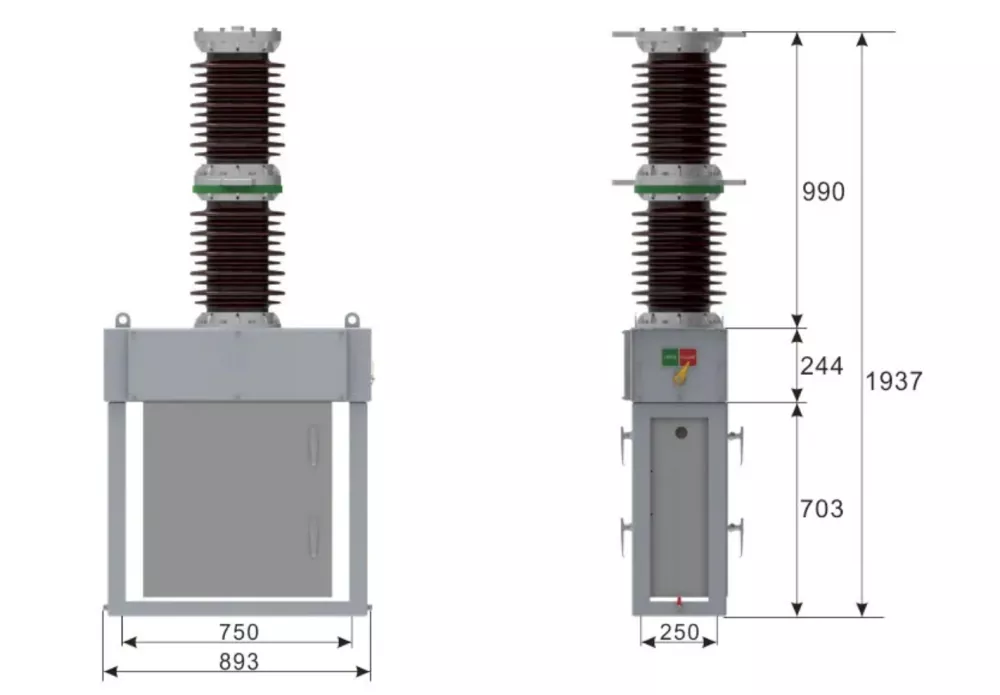

পণ্য মাত্রিক অঙ্কন

স্ট্রাকচার ডিজাইন

ZW7 সিরিজ 27.5kV সিঙ্গেল পোল ভ্যাকুয়াম সার্কিট ব্রেকার একটি ভ্যাকুয়াম ইন্টারপ্টার, উচ্চ-শক্তির কম্পোজিট বা চীনামাটির বাসন ইনসুলেটর, একটি স্প্রিং অপারেটিং মেকানিজম এবং ইন্টিগ্রেটেড কারেন্ট ট্রান্সফরমার সমন্বিত একটি মডুলার কাঠামো গ্রহণ করে। কমপ্যাক্ট কনফিগারেশন চমৎকার বৈদ্যুতিক নিরোধক কর্মক্ষমতা বজায় রাখার সময় ইনস্টলেশন স্থান হ্রাস করে।

এর সিল করা মেরু নকশা আর্দ্রতা, ধুলো এবং দূষণ প্রতিরোধের উন্নতি করে, এটিকে ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে দীর্ঘমেয়াদী বহিরঙ্গন রেলওয়ে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

আবেদন ক্ষেত্র

1. বিদ্যুতায়িত রেলওয়ে ট্র্যাকশন পাওয়ার সাপ্লাই সিস্টেম (27.5kV ওভারহেড লাইন);

2. শহুরে রেল ট্রানজিট ফিডার এবং সেকশনিং অ্যাপ্লিকেশন;

3. সাবস্টেশন, সুইচিং স্টেশন এবং ওভারহেড লাইন সুরক্ষা ব্যবস্থা;

4. রেলওয়ে অবকাঠামো আপগ্রেড এবং তেল-মুক্ত রেট্রোফিট প্রকল্প;

ইনস্টলেশন পদ্ধতি

এর ইনস্টলেশন27.5kV একক মেরু ভ্যাকুয়াম সার্কিট ব্রেকারসাধারণত ইউটিলিটি খুঁটি বা ইস্পাত টাওয়ারে সঞ্চালিত হয়। অপারেশনাল স্থিতিশীলতা নিশ্চিত করার জন্য সঠিক গ্রাউন্ডিং এবং সারিবদ্ধকরণ অপরিহার্য।

• ইনস্টলেশনের আগে অন্তরণ প্রতিরোধের পরীক্ষা করুন
• মেরু-মাউন্ট করা কাঠামোর সঠিক যান্ত্রিক প্রান্তিককরণ নিশ্চিত করুন
• সিস্টেম আর্থ গ্রিডে সুরক্ষিত গ্রাউন্ডিং সংযোগ
• শক্তিকরণের আগে ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন পরীক্ষা করুন
• নিয়ন্ত্রণ ওয়্যারিং এবং সিটি সংযোগ যাচাই করুন

ইনস্টলেশনের পরে, সিস্টেম ইন্টিগ্রেশনের আগে ওপেনিং/ক্লোজিং অপারেশন এবং টাইমিং ভেরিফিকেশন সহ কার্যকরী পরীক্ষা সম্পন্ন করা উচিত।

FAQ

প্রশ্ন 1: একটি 27.5kV একক মেরু ভ্যাকুয়াম সার্কিট ব্রেকারের প্রধান প্রয়োগ কী?
উত্তর: এটি প্রধানত 27.5kV ট্র্যাকশন ফিডার এবং ওভারহেড লাইন স্যুইচিং এবং সুরক্ষার জন্য বিদ্যুতায়িত রেলওয়ে পাওয়ার সিস্টেমে ব্যবহৃত হয়।

প্রশ্ন 2: কেন এই সার্কিট ব্রেকারে ভ্যাকুয়াম প্রযুক্তি ব্যবহার করা হয়?
উত্তর: ভ্যাকুয়াম বাধা দ্রুত চাপ নির্বাপণ, উচ্চ অস্তরক শক্তি এবং দীর্ঘ বৈদ্যুতিক জীবন প্রদান করে, এটি ঘন ঘন অপারেশনের জন্য আদর্শ করে তোলে।

প্রশ্ন 3: এটি কি রেট্রোফিট প্রকল্পের জন্য ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ, এটির কমপ্যাক্ট কাঠামো এবং তেল-মুক্ত নকশার কারণে এটি তেল থেকে ভ্যাকুয়াম রেট্রোফিট আপগ্রেডে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 4: এটি কোন পরিবেশের জন্য উপযুক্ত?
উত্তর: এটি উচ্চ আর্দ্রতা, দূষণ এবং বিস্তৃত তাপমাত্রার বৈচিত্র সহ বহিরঙ্গন রেলওয়ে পরিবেশের জন্য ডিজাইন করা হয়েছে।

প্রশ্ন 5: এটির কি নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন?
উত্তর: রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি এর সিল করা ভ্যাকুয়াম ইন্টারপ্টার এবং টেকসই যান্ত্রিক কাঠামোর কারণে ন্যূনতম।
