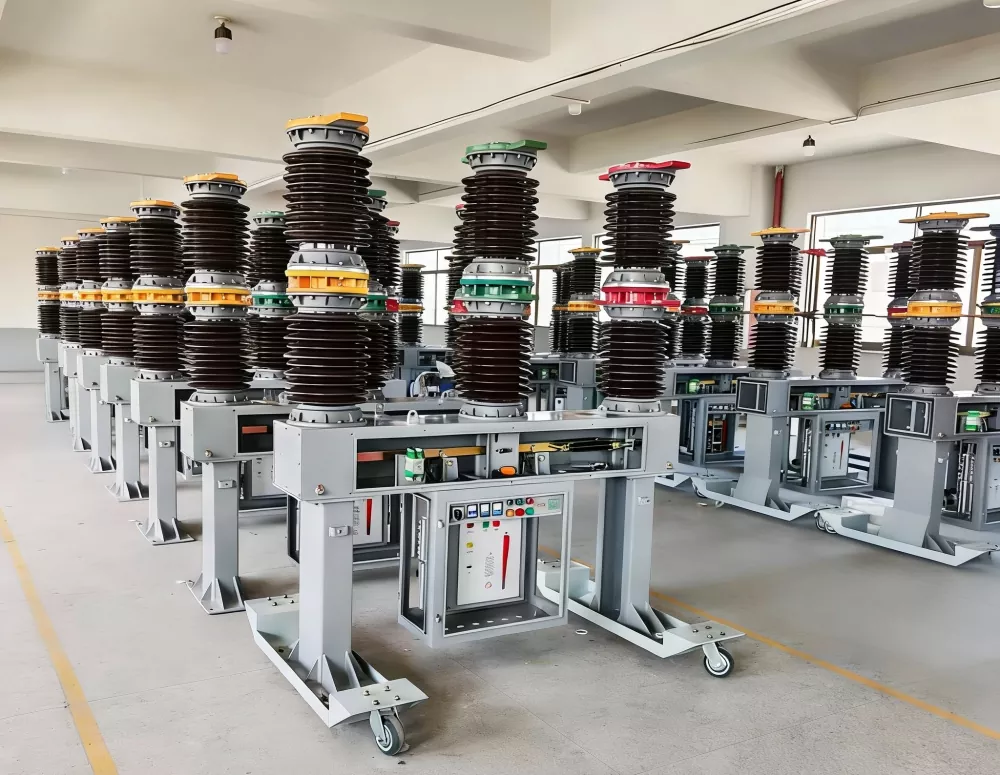

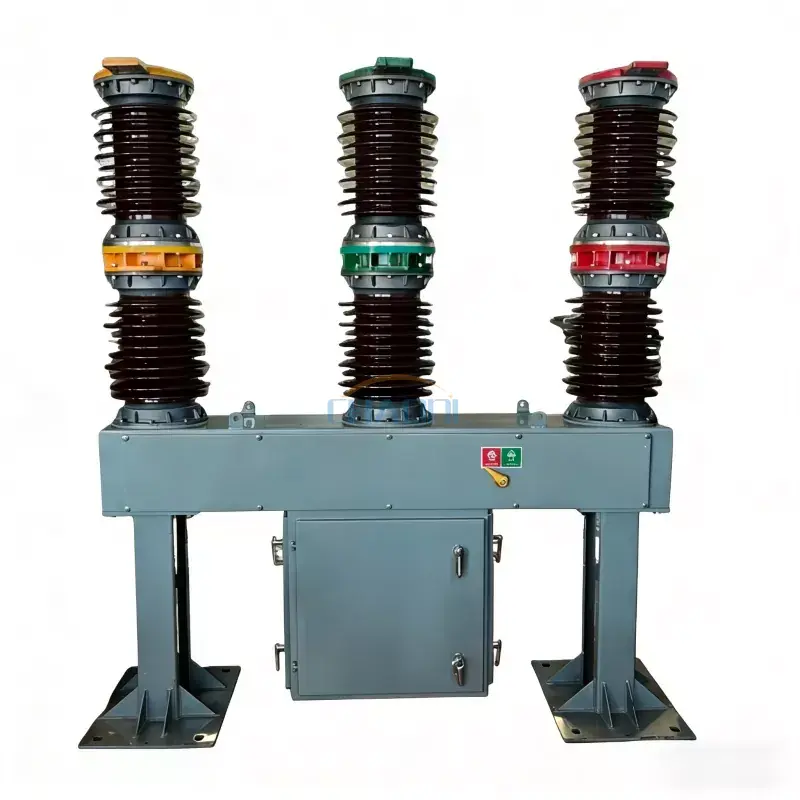

27.5kV আউটডোর হাই ভোল্টেজ সার্কিট ব্রেকার

প্রকল্প

পরামিতি মান

রেটেড ভোল্টেজ

24/27.5/33/40.5 কেভি

রেটেড ইনসুলেশন লেভেল (বিদ্যুতের প্রবণতা সহ্য ভোল্টেজের সর্বোচ্চ মান)

185 কেভি

রেট করা বর্তমান

1250/1600/2000 ক

রেট শর্ট সার্কিট ব্রেকিং কারেন্ট

20/25/31.5 KA

রেট করা অপারেটিং সিকোয়েন্স

পৃথক -0.3s একত্রিত পৃথক -180s পৃথক একত্রিত

রেট শর্ট সার্কিট বর্তমান ব্রেকিং চক্র

12 বার

রেটেড পিক বর্তমান সহ্য করে

50/63/80 কেএ

রেট স্বল্প সময়ের বর্তমান সহ্য করা

20/25/31.5 KA

রেট শর্ট সার্কিট স্থায়ী বর্তমান

4 সে

গড় সুইচিং গতি

1.5±0.2 m/s

গড় বন্ধ গতি

0.7±0.2 মি/সেকেন্ড

যোগাযোগ বন্ধ বাউন্স সময়

≤2 সেকেন্ড

বন্ধের সময়

≤150 সেকেন্ড

খোলার সময় (সার্কিট ব্রেকার)

≤60 সেকেন্ড

যান্ত্রিক জীবন

10000次

রেট অপারেটিং ভোল্টেজ এবং অক্জিলিয়ারী সার্কিট রেট ভোল্টেজ

DC220, 110, 24V

AC220, 110, 24V

চলমান এবং স্থির পরিচিতিগুলির অনুমোদিত পরিধানের বেধ।

3 মিমি
