কিভাবে একটি 10KV ইনডোর কারেন্ট ট্রান্সফরমার মাঝারি-ভোল্টেজ সিস্টেমে পরিমাপ এবং সুরক্ষা উন্নত করতে পারে

আনকিয়াং পাওয়ারবিকাশ করে10KV ইনডোর কারেন্ট ট্রান্সফরমারমাঝারি-ভোল্টেজ পরিমাপ এবং রিলে সুরক্ষার জন্য, LZZBJ9-10 মডেলের সাথে সম্পূর্ণরূপে আবদ্ধ epoxy রজন নিরোধক, 5A/1A সেকেন্ডারি বর্তমান বিকল্পগুলি, এবং অন্দর বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনের জন্য একাধিক প্রাথমিক বর্তমান কনফিগারেশন।

একটি বর্তমান ট্রান্সফরমার মাঝারি-ভোল্টেজ বৈদ্যুতিক সিস্টেমের একটি মূল উপাদান কারণ এটি উচ্চ প্রাথমিক কারেন্টকে একটি প্রমিত সেকেন্ডারি সিগন্যালে রূপান্তর করে যা মিটার, পর্যবেক্ষণ সরঞ্জাম এবং সুরক্ষা রিলে দ্বারা নিরাপদে প্রক্রিয়া করা যেতে পারে। LZZBJ9-10 10KV ইনডোর কারেন্ট ট্রান্সফরমারটি 50Hz বা 60Hz এ অন্দর 10KV এবং নীচের AC সার্কিটের জন্য ডিজাইন করা হয়েছে। এর সম্পূর্ণরূপে আবদ্ধ ইপোক্সি রজন নির্মাণ একটি কাঠামোতে নিরোধক, যান্ত্রিক সুরক্ষা এবং কমপ্যাক্ট ইনস্টলেশনকে একত্রিত করে। 5A থেকে 2500A পর্যন্ত প্রাথমিক বর্তমান বিকল্পগুলির সাথে, 1A বা 5A-এর সেকেন্ডারি কারেন্ট এবং 12/42/75KV এর একটি অন্তরণ স্তর, এটি বিভিন্ন পরিমাপ এবং সুরক্ষা প্রয়োজনীয়তার জন্য কনফিগার করা যেতে পারে।

সূচিপত্র

1. একটি 10KV ইনডোর কারেন্ট ট্রান্সফরমার কি?
2. এটি একটি মাঝারি-ভোল্টেজ সিস্টেমে কিভাবে কাজ করে?
3. ক্রেতাদের কি প্রযুক্তিগত পরামিতি পরীক্ষা করা উচিত?
4. কোন ডিজাইন বৈশিষ্ট্য নির্ভরযোগ্য অপারেশন সমর্থন করে?
5. কোথায় এটি সাধারণত ব্যবহৃত হয়?
6. কিভাবে আপনি সঠিক সিটি নির্বাচন করা উচিত?
7. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
8. কাস্টমাইজড সমাধানের জন্য আনকিয়াং পাওয়ারের সাথে কথা বলুন

একটি 10KV ইনডোর কারেন্ট ট্রান্সফরমার কি?

একটি 10KV ইনডোর কারেন্ট ট্রান্সফরমার হল একটি যন্ত্র ট্রান্সফরমার যা মাঝারি-ভোল্টেজ ইনডোর বৈদ্যুতিক সিস্টেমে বর্তমান পরিমাপ এবং নিরীক্ষণ করার জন্য ডিজাইন করা হয়েছে। পরিমাপ যন্ত্র এবং সুরক্ষা রিলেগুলিকে সরাসরি উচ্চ প্রাথমিক স্রোতের সাথে সংযুক্ত করার পরিবর্তে, ট্রান্সফরমার কারেন্টকে একটি প্রমিত সেকেন্ডারি মানতে কমিয়ে দেয় যা ডাউনস্ট্রিম সরঞ্জাম দ্বারা পরিচালনা করা যায়।

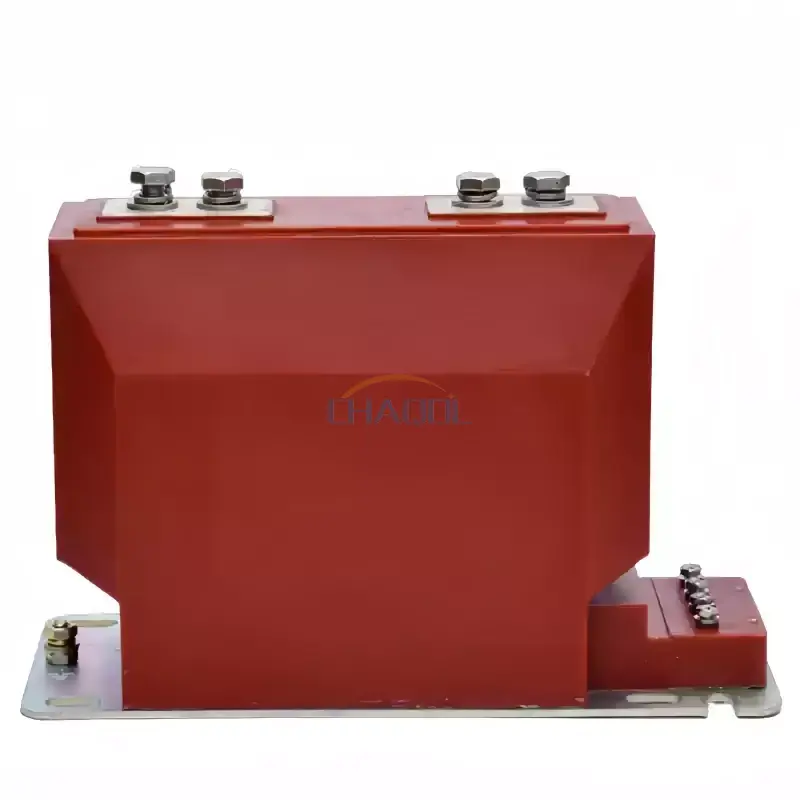

LZZBJ9-10 মডেলটি 50Hz বা 60Hz এর রেটিং ফ্রিকোয়েন্সি সহ 10KV এবং নীচের সার্কিটের জন্য ডিজাইন করা হয়েছে। প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী, এটি সম্পূর্ণরূপে আবদ্ধ ইপোক্সি রজন গঠন ব্যবহার করে এবং বর্তমান পরিমাপ, শক্তি পরিমাপ এবং রিলে সুরক্ষার জন্য উপযুক্ত।

একটি ব্যবহারযোগ্য বর্তমান সংকেত প্রদান করার সময় এই ব্যবস্থা প্রাথমিক সার্কিট এবং পরিমাপ বা সুরক্ষা সরঞ্জামগুলির মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা তৈরি করে। ফলস্বরূপ, উচ্চ-শক্তি বৈদ্যুতিক সরঞ্জাম এবং নিম্ন-স্তরের পর্যবেক্ষণ সিস্টেমের মধ্যে সিটি একটি গুরুত্বপূর্ণ ইন্টারফেস হয়ে ওঠে।

এটি একটি মাঝারি-ভোল্টেজ সিস্টেমে কিভাবে কাজ করে?

অপারেটিং নীতিটি ইলেক্ট্রোম্যাগনেটিক আনয়নের উপর ভিত্তি করে। যখন কারেন্ট প্রাথমিক পরিবাহীর মধ্য দিয়ে প্রবাহিত হয়, তখন এটি সিটি কোরে একটি চৌম্বক ক্ষেত্র তৈরি করে। সেকেন্ডারি ওয়াইন্ডিং তখন একটি আনুপাতিক কারেন্ট তৈরি করে যা মিটার, সুরক্ষা রিলে বা মনিটরিং ডিভাইসের সাথে সংযুক্ত হতে পারে।

উদাহরণস্বরূপ, একটি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম প্রাথমিক দিকে শত শত বা হাজার হাজার অ্যাম্পিয়ার বহন করতে পারে, যখন সংযুক্ত মনিটরিং সরঞ্জামগুলি অনেক ছোট প্রমিত কারেন্টের জন্য ডিজাইন করা হয়েছে। একটি সঠিকভাবে নির্বাচিত CT প্রয়োজনীয় রূপান্তর অনুপাত প্রদান করে যাতে সেকেন্ডারি সার্কিট প্রাথমিক অপারেটিং অবস্থার প্রতিনিধিত্ব করতে পারে।

পরিমাপ এবং সুরক্ষা ফাংশন

• বর্তমান পরিমাপ:বৈদ্যুতিক মিটার এবং পর্যবেক্ষণ সরঞ্জামের জন্য একটি আনুপাতিক সংকেত প্রদান করে।
• শক্তি ব্যবস্থাপনা:বৈদ্যুতিক খরচ এবং অপারেটিং অবস্থার নিরীক্ষণের জন্য ব্যবহৃত পরিমাপ সিস্টেমগুলিকে সমর্থন করে।
• রিলে সুরক্ষা:অস্বাভাবিক বা ত্রুটির পরিস্থিতি ঘটলে সুরক্ষা রিলেতে বর্তমান সংকেত সরবরাহ করে।
• বিতরণ অটোমেশন:স্বয়ংক্রিয় পর্যবেক্ষণ এবং নিয়ন্ত্রণ ব্যবস্থার জন্য বর্তমান তথ্য প্রদান করে।

CT তাই স্বাভাবিক পরিমাপের প্রয়োজনীয়তা এবং বৈদ্যুতিক সিস্টেমের সুরক্ষা বৈশিষ্ট্য উভয় অনুযায়ী নির্বাচন করা প্রয়োজন।

ক্রেতাদের কি প্রযুক্তিগত পরামিতি পরীক্ষা করা উচিত?

একটি বর্তমান ট্রান্সফরমার নির্বাচন শুধুমাত্র শারীরিক মাত্রার পরিবর্তে অ্যাপ্লিকেশনের বৈদ্যুতিক পরামিতি দিয়ে শুরু করা উচিত। প্রাইমারি কারেন্ট, সেকেন্ডারি কারেন্ট, অ্যাকুরেসি ক্লাস, রেটেড আউটপুট, ইনসুলেশন লেভেল, এবং শর্ট-সার্কিট সহ্য করার বৈশিষ্ট্যগুলি সবই প্রভাবিত করে যে CT একটি নির্দিষ্ট সুইচগিয়ার বা ডিস্ট্রিবিউশন ইনস্টলেশনের জন্য উপযুক্ত কিনা।

অর্ডার দেওয়ার আগে এই মানগুলি সর্বদা প্রকৃত বৈদ্যুতিক নকশা, সংযুক্ত সরঞ্জাম এবং প্রযোজ্য প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।

কোন ডিজাইন বৈশিষ্ট্য নির্ভরযোগ্য অপারেশন সমর্থন করে?

সম্পূর্ণরূপে আবদ্ধ epoxy রজন নিরোধক

LZZBJ9-10 একটি ইপোক্সি রজন ঢালাই কাঠামো গ্রহণ করে যা অভ্যন্তরীণ উপাদানগুলিকে সম্পূর্ণরূপে আবদ্ধ করে। অভ্যন্তরীণ সুইচগিয়ার পরিবেশে সাধারণত সম্মুখীন হওয়া পরিবেশগত প্রভাব থেকে অভ্যন্তরীণ সমাবেশকে রক্ষা করার সময় এই নির্মাণ বৈদ্যুতিক নিরোধক প্রদান করে।

কমপ্যাক্ট ইন্টিগ্রেটেড নির্মাণ

আয়রন কোর, সেকেন্ডারি উইন্ডিং এবং ইনসুলেশন সিস্টেম একটি কমপ্যাক্ট বডিতে একত্রিত হয়। এটি উপযোগী যেখানে সুইচগিয়ার প্যানেল এবং বিতরণ ক্যাবিনেটের সীমিত ইনস্টলেশন স্থান রয়েছে। একটি কমপ্যাক্ট নকশা সরঞ্জাম একীকরণ এবং সেকেন্ডারি তারের ব্যবস্থা সহজতর করতে পারে।

সুরক্ষিত সেকেন্ডারি টার্মিনাল

একটি চাঙ্গা টার্মিনাল বক্স সেকেন্ডারি তারের জন্য অতিরিক্ত সুরক্ষা প্রদান করে। গ্রাউন্ডিং বেস এবং মাউন্টিং স্ট্রাকচারের সাথে, এটি পরিদর্শন এবং রক্ষণাবেক্ষণের সময় সুশৃঙ্খল ইনস্টলেশন এবং নিরাপদ অ্যাক্সেস সমর্থন করে।

একাধিক বর্তমান কনফিগারেশন

বিভিন্ন প্রাথমিক বর্তমান কনফিগারেশন একই পণ্য পরিবারকে বিস্তৃত পরিসরের বিতরণ অ্যাপ্লিকেশনের সমাধান করতে দেয়। উপলব্ধ কনফিগারেশনগুলি প্রযোজ্য মডেল কনফিগারেশনের সাপেক্ষে নিম্ন-বর্তমান রেটিং থেকে 2500A পর্যন্ত উচ্চ-বর্তমান অ্যাপ্লিকেশন পর্যন্ত প্রসারিত।

কোথায় এটি সাধারণত ব্যবহৃত হয়?

কমপ্যাক্ট স্ট্রাকচার এবং মাঝারি-ভোল্টেজ ডিজাইন এই ধরনের সিটিকে বেশ কয়েকটি অন্দর বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

• ইনডোর সুইচগিয়ার:পরিমাপ এবং সুরক্ষা সার্কিটের জন্য বর্তমান সংকেত প্রদান করে।
• পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট:ফিডার এবং বৈদ্যুতিক লোড পর্যবেক্ষণ সমর্থন করে।
• কমপ্যাক্ট সাবস্টেশন:মিটারিং এবং সুরক্ষা সরঞ্জাম সহ প্রাথমিক সার্কিটগুলিকে ইন্টারফেস করে।
• শিল্প শক্তি সিস্টেম:উত্পাদন সুবিধাগুলিতে বৈদ্যুতিক অপারেটিং অবস্থার নিরীক্ষণ করতে সহায়তা করে।
• শক্তি ব্যবস্থাপনা সিস্টেম:বৈদ্যুতিক পর্যবেক্ষণ এবং বিশ্লেষণের জন্য বর্তমান তথ্য সরবরাহ করে।
• বিতরণ অটোমেশন:স্বয়ংক্রিয় বৈদ্যুতিক নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য বর্তমান সেন্সিং সমর্থন করে।

ব্যবহারিক ইনস্টলেশনে, ট্রান্সফরমার সুরক্ষা রিলে, শক্তি মিটার, পর্যবেক্ষণ যন্ত্র এবং অন্যান্য মাধ্যমিক বৈদ্যুতিক সরঞ্জামগুলির সাথে একসাথে কাজ করতে পারে। একটি বিদ্যমান সুইচগিয়ার সিস্টেমে একটি CT সংহত করার সময় এটি সঠিক স্পেসিফিকেশনকে বিশেষভাবে গুরুত্বপূর্ণ করে তোলে।

কিভাবে আপনি সঠিক সিটি নির্বাচন করা উচিত?

ইঞ্জিনিয়ার, বৈদ্যুতিক ঠিকাদার, সুইচগিয়ার প্রস্তুতকারক এবং ক্রয়কারী দলগুলির জন্য, পণ্য নির্বাচন শুধুমাত্র নামমাত্র ভোল্টেজের পরিবর্তে সম্পূর্ণ বৈদ্যুতিক প্রয়োগের উপর ভিত্তি করে হওয়া উচিত।

1. সিস্টেম ভোল্টেজ নিশ্চিত করুন।যাচাই করুন যে CT প্রকৃত মাঝারি-ভোল্টেজ নেটওয়ার্কের জন্য উপযুক্ত, যেমন একটি 10KV অ্যাপ্লিকেশন।
2. প্রাথমিক প্রবাহ নির্ণয় কর।একটি প্রাথমিক বর্তমান রেটিং নির্বাচন করুন যা প্রত্যাশিত অপারেটিং এবং সিস্টেমের অবস্থার সাথে মিলে যায়।
3. সেকেন্ডারি কারেন্ট বেছে নিন।ডাউনস্ট্রিম মিটার এবং সুরক্ষা রিলে 1A বা 5A সেকেন্ডারি কারেন্ট প্রয়োজন কিনা তা পরীক্ষা করুন।
4. নির্ভুলতার প্রয়োজনীয়তা সংজ্ঞায়িত করুন।পরিমাপ এবং সুরক্ষা সার্কিট বিভিন্ন নির্ভুলতা ক্লাস প্রয়োজন হতে পারে.
5. মাধ্যমিক বোঝা পরীক্ষা করুন।রেটেড আউটপুট সংযুক্ত সেকেন্ডারি সার্কিটের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
6. নিরোধক প্রয়োজনীয়তা যাচাই করুন।নিশ্চিত করুন যে নিরোধক স্তর বৈদ্যুতিক সিস্টেম এবং প্রকল্পের নকশার সাথে মেলে।
7. যান্ত্রিক ইনস্টলেশন অবস্থার পরীক্ষা করুন।মাউন্টিং হোল, টার্মিনালের অবস্থান, উপলব্ধ ক্যাবিনেট স্পেস এবং গ্রাউন্ডিং ব্যবস্থা সবই পর্যালোচনা করা উচিত।

কাস্টমাইজড প্রজেক্টের জন্য, সরবরাহকারীকে সিস্টেম ভোল্টেজ, প্রাইমারি কারেন্ট, সেকেন্ডারি কারেন্ট, অ্যাকুরেসি ক্লাস, রেট করা বোঝা, ইন্সটলেশন এনভায়রনমেন্ট এবং উদ্দেশ্যপ্রণোদিত অ্যাপ্লিকেশন মডেল নির্বাচন এবং প্রযুক্তিগত যোগাযোগকে উল্লেখযোগ্যভাবে উন্নত করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি 10KV ইনডোর কারেন্ট ট্রান্সফরমারের প্রধান কাজ কি?

মাঝারি-ভোল্টেজ বৈদ্যুতিক সিস্টেমে পরিমাপ, শক্তি পর্যবেক্ষণ এবং রিলে সুরক্ষার জন্য উচ্চ প্রাথমিক কারেন্টকে একটি প্রমিত নিম্ন মাধ্যমিক কারেন্টে রূপান্তর করাই এর প্রধান কাজ।

কি সেকেন্ডারি বর্তমান বিকল্প উপলব্ধ?

LZZBJ9-10 স্পেসিফিকেশন 1A এবং 5A এর রেট করা সেকেন্ডারি বর্তমান বিকল্পগুলিকে সমর্থন করে। উপযুক্ত বিকল্পটি সংযুক্ত মিটারিং বা সুরক্ষা সরঞ্জামের সাথে সঙ্গতিপূর্ণ হওয়া উচিত।

কোন প্রাথমিক বর্তমান পরিসীমা কনফিগার করা যেতে পারে?

তালিকাভুক্ত কনফিগারেশনগুলি 5A থেকে 2500A পর্যন্ত প্রাথমিক বর্তমান রেটিংগুলিকে কভার করে৷ প্রকল্পের বৈদ্যুতিক প্রয়োজনীয়তা অনুযায়ী সঠিক কনফিগারেশন নির্বাচন করা উচিত।

এই সিটি কি পরিমাপ এবং সুরক্ষা উভয়ের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। পণ্য পরিমাপ এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য বিভিন্ন নির্ভুলতা-শ্রেণীর সমন্বয় সমর্থন করে। প্রয়োজনীয় কনফিগারেশন সুরক্ষা স্কিম এবং পরিমাপের প্রয়োজনীয়তা থেকে নির্ধারণ করা উচিত।

সিটি গঠনে কেন ইপোক্সি রজন ব্যবহার করা হয়?

ইপোক্সি রজন বৈদ্যুতিক নিরোধক এবং যান্ত্রিক এনক্যাপসুলেশন সরবরাহ করে। একটি সম্পূর্ণরূপে আবদ্ধ কাঠামোতে, এটি অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করতেও সহায়তা করে এবং অন্দর সুইচগিয়ার পরিবেশে স্থিতিশীল অপারেশন সমর্থন করে।

এই ধরনের বর্তমান ট্রান্সফরমার কোথায় ইনস্টল করা যেতে পারে?

সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে ইনডোর সুইচগিয়ার, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, কমপ্যাক্ট সাবস্টেশন, ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেম, এনার্জি ম্যানেজমেন্ট সিস্টেম এবং ডিস্ট্রিবিউশন অটোমেশন যন্ত্রপাতি।

কাস্টমাইজড সমাধানের জন্য আনকিয়াং পাওয়ারের সাথে কথা বলুন

একটি মাঝারি-ভোল্টেজ কারেন্ট ট্রান্সফরমার নির্বাচন করার সময়, প্রাথমিক কারেন্ট, সেকেন্ডারি কারেন্ট, নির্ভুলতা ক্লাস, রেট আউটপুট, ইনসুলেশন লেভেল এবং ইনস্টলেশন কাঠামোর সঠিক সমন্বয় অপরিহার্য। LZZBJ9-10 ইনডোর 10KV এবং নীচের পাওয়ার সিস্টেমগুলির জন্য একাধিক কনফিগারেশন বিকল্প সরবরাহ করে, এটি বিভিন্ন বিতরণ পরিবেশে পরিমাপ এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। আপনি যদি একটি নতুন সুইচগিয়ার প্রকল্পের পরিকল্পনা করছেন, একটি বিদ্যমান ডিস্ট্রিবিউশন ক্যাবিনেট আপগ্রেড করছেন, বা নির্দিষ্ট বৈদ্যুতিক পরামিতিগুলির চারপাশে একটি CT কনফিগার করা প্রয়োজন, 10KV ইনডোর কারেন্ট ট্রান্সফরমার সম্পর্কে আরও জানুন এবংআমাদের সাথে যোগাযোগ করুনআনকিয়াং পাওয়ার থেকে উপযুক্ত সমাধানের জন্য আপনার প্রযুক্তিগত প্রয়োজনীয়তা সহ।
