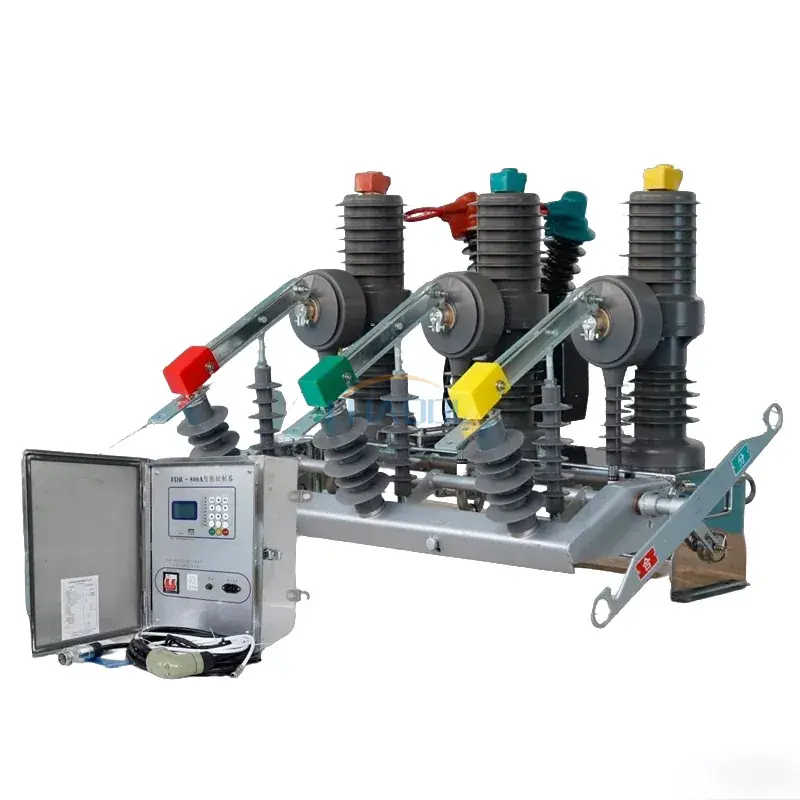

বহিরঙ্গন স্থায়ী চুম্বক সার্কিট ব্রেকার

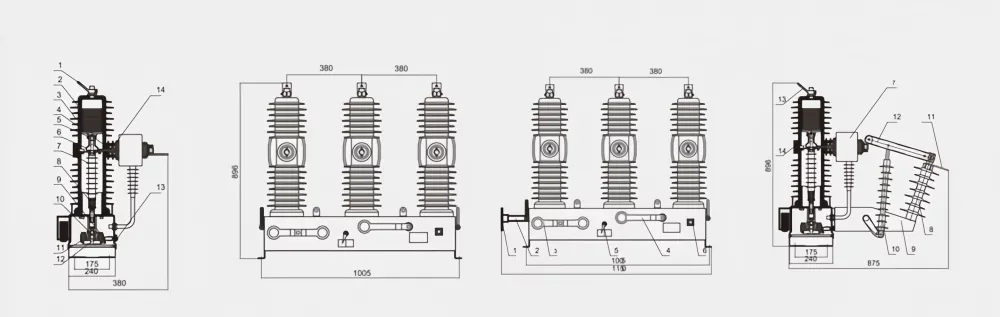

1-উপরের আউটলেট

2-ভ্যাকুয়াম ইন্টারপ্টার

3-অন্তরক নল

4-নিম্ন প্রস্থান লাইন

5-পরিবাহী ক্লিপ

6-নরম সংযোগ

7-অন্তরক টান রড

8-যোগাযোগ চাপ বসন্ত

9-খোলার বসন্ত

10-ড্রাইভার সংযোগ বোর্ড

11-মেকানিজম আউটপুট খাদ

12-অপারেটিং মেকানিজম

13-প্রাতিষ্ঠানিক বাক্স

14-কারেন্ট ট্রান্সফরমার

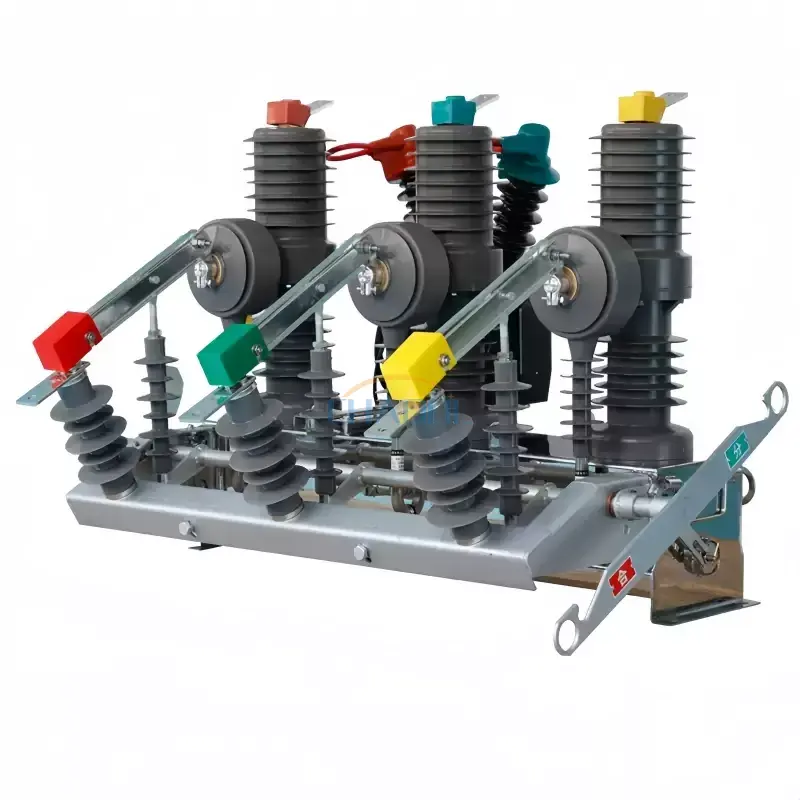

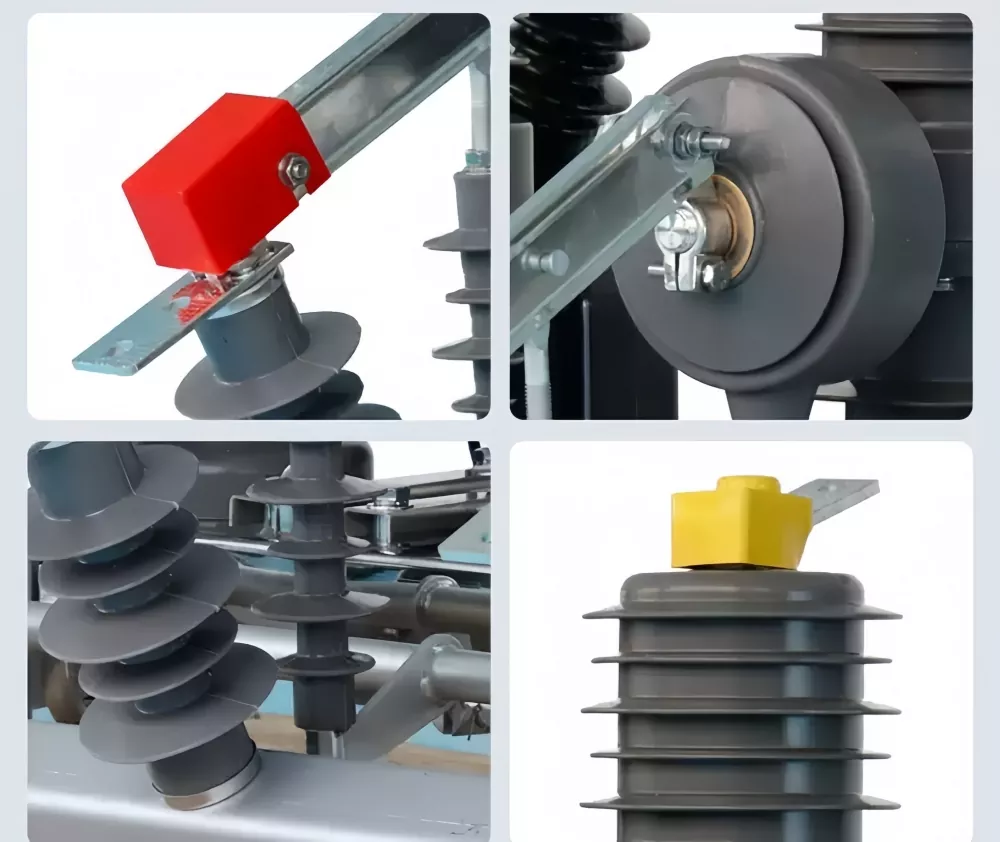

1-অপারেটিং হ্যান্ডেল

2-বিচ্ছিন্ন টাকু

3-সার্কিট ব্রেকার ম্যানুয়াল খোলার এবং বন্ধ হ্যান্ডেল

4-সার্কিট ব্রেকার এনার্জি স্টোরেজ হ্যান্ডেল

5-বিচ্ছেদ এবং সমন্বয় নির্দেশাবলী

6-তারের প্লাগ

7-কারেন্ট ট্রান্সফরমার

8-অন্তরক

9-বিচ্ছিন্নতা আলনা

10-অন্তরক নমুনা রড

11-টার্মিনাল ব্লক (ইনপুট সাইড)

12-আইসোলেশন ব্লেড

13-টার্মিনাল ব্লক (আউটপুট শেষ)

14-ব্রেকার

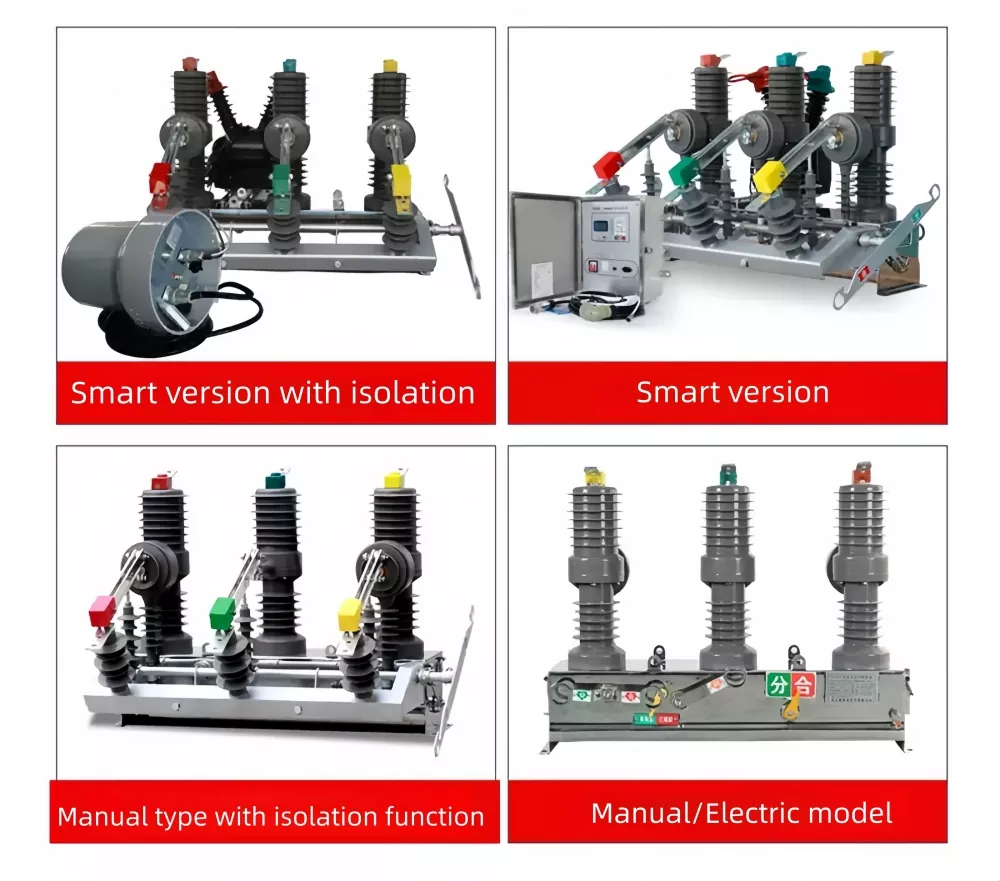

প্রকল্পের নাম

পরামিতি মান

রেটেড ভোল্টেজ

12/24kV

রেটেড ফ্রিকোয়েন্সি

50Hz

রেট করা বর্তমান

630/1250A

রেট শর্ট সার্কিট ব্রেকিং কারেন্ট

20/25kA

রেটেড পিক কারেন্ট সহ্য করে (শীর্ষ মান)

50/63kA

রেটেড শর্ট সার্কিট বর্তমান সর্বোচ্চ মান তৈরি করে

50/63kA

রেট করা অপারেটিং সিকোয়েন্স

0-0.3s-CO-180s-CO

যান্ত্রিক জীবন

10,000 বার

রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট এবং ব্রেকিং অপারেশনের সংখ্যা

20 বার

1-মিনিট পাওয়ার ফ্রিকোয়েন্সি সেকেন্ডারি সার্কিটের জন্য ভোল্টেজ পরীক্ষা সহ্য করে

2kV

বিদ্যুতের প্রবণতা ভোল্টেজের সর্বোচ্চ মান সহ্য করে

125/145kA

ওজন

115 কেজি
